Consignes de montage et de sécurité
• Les appareils décrits sont exclusivement destinés à l'installation de systèmes de réception satellite.
• Tout autre usage, de même que le non respect des présentes consignes, entraînera l'annulation de la
garantie.
• Les appareils ne doivent être montés que dans des environnements intérieurs secs. Ne pas l'installer sur
ou à proximité de matériaux facilement infl ammables.
• Les appareils doivent être munis d'une ligne équipotentielle (Cu, au moins 4 mm
• Observer les consignes de sécurité des normes EN 60728-11 et EN 60065.
• Dispositifs de fi xation : vis, max. Ø : 4 mm
• Connecteurs : connecteurs HF 75 Ω (série F) selon EN 61169-24.
• Si le diamètre du conducteur
interne est supérieur à 1,2 mm
ou en présence d'ébarbures,
les connecteurs femelles de
l'appareil sont susceptibles
d'être endommagés.
Remarques
En utilisant le LNB UAS 585 commutable ou un commutateur multiple avec une consommation de courant
supérieure à 40 mA par abonné, le EXR 221 doit être alimenté localement avec le bloc d'alimentation
NCF 18.
Le EBC 110 doit être utilisé comme répartiteur. La protection par diodes nécessaire est réalisée par les
prises ESU 33 et 34.
S'assurer que chaque fréquence disponible à la sortie du commutateur multiple n'est affectée qu'une seule
fois, sinon perturbation mutuelle des récepteurs. L'affectation des fréquences se fait dans le menu de
réglage du récepteur. Suivant le type, ceci peut être effectué manuellement ou automatiquement.
Le système est par défi nition conçu de manière à ce que les appareils monocâbles soient alimentés en
14 V CC. Pour la transmission des signaux de commande similaires à DiSEqC™, l'alimentation est
brièvement commutée sur 18 V CC. L'application permanente de 18 V bloquerait le système. Il est par
conséquent recommandé d'utiliser les prises ESU 33/34, qui possèdent une déconnexion électronique.
Les récepteurs raccordés doivent être conçus pour le fonctionnement en mode monocâble selon EN 50494
All manuals and user guides at all-guides.com

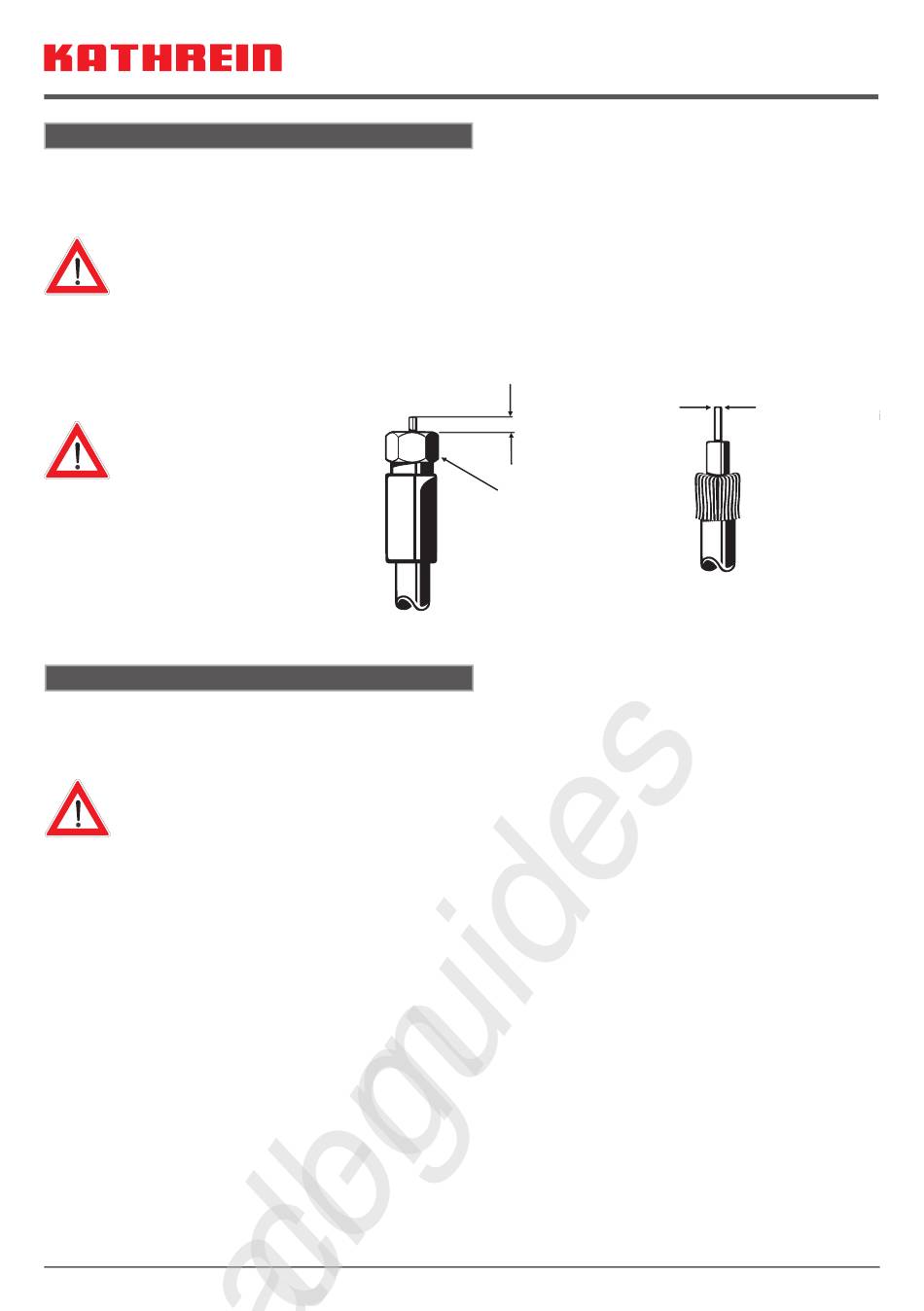

Dépassement max. 2 mm
Couple de serrage max. 3 Nm
(risque de torsion)
2 / 4
2
).
Diamètre 0,6-1,2 mm
sans bavures
