Sommaire des Matières pour Precision Acoustics PA602

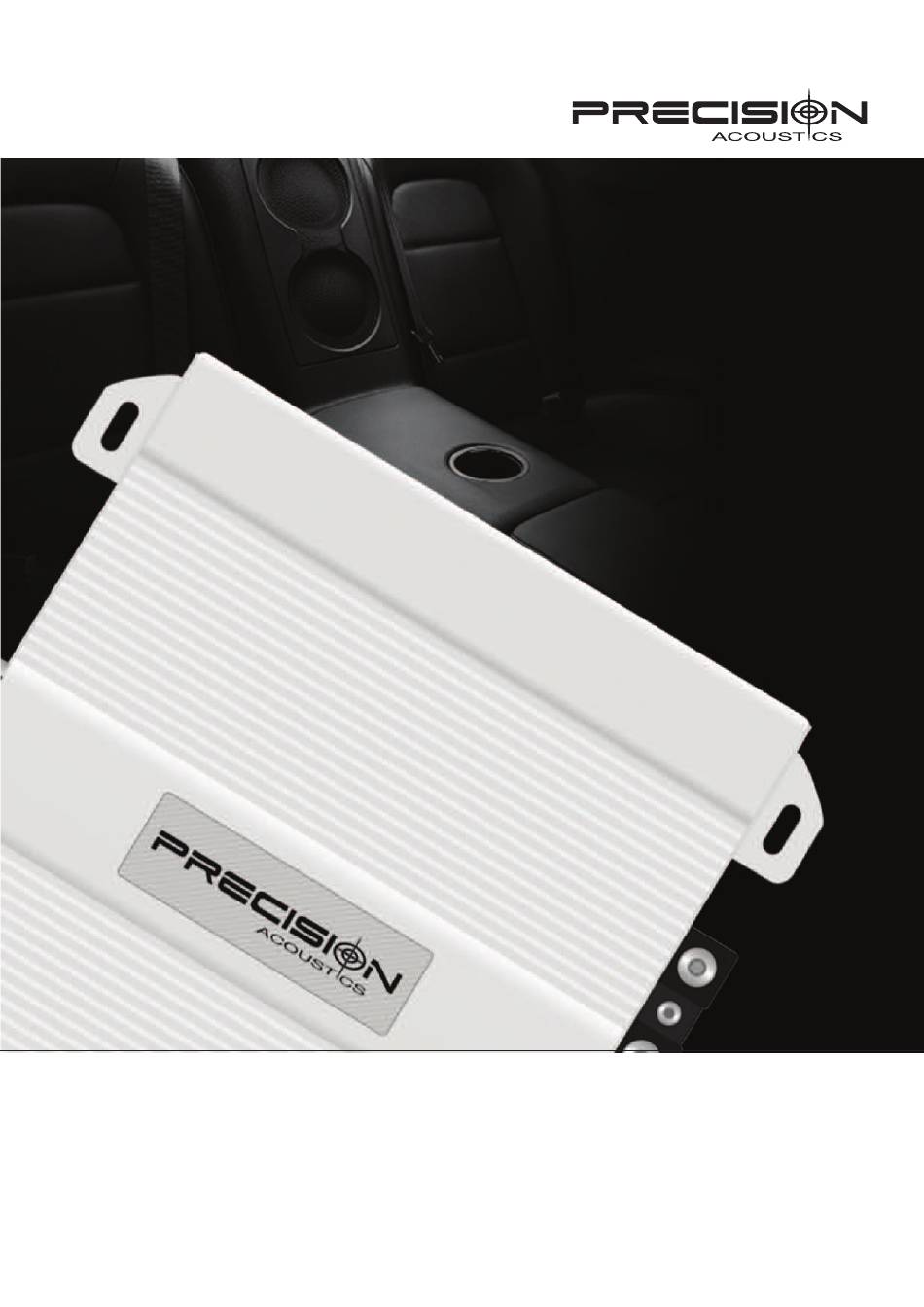

- Page 1 AMPLIFIERS AMPLIFICATEURS PA602 PA604 PA500D INSTRUCTION MANUAL LIVERT D’INSTRUCTIONS...
- Page 2 After all, we want you to have the ulti- mate car audio system. Precision Acoustics would like to thank you for purchasing its products.
- Page 3 • Low Level Input – variable up to 5 volts RMS • Protection Indicator • Heavy Duty Terminal Block for Power Input & Speaker Output INSTRUCTION MANUAL • Quad Protection Circuitry - Short, Voltage, Overload and Thermal PA602 | PA604 | PA500D • Protection Indicator PA602 PA604 PA500D...
- Page 4 • Using a minimum of 8 gauge wire for PA602 / PA604, or a minimum of 4 gauge wire for PA500D, run a power cable directly to the positive terminal of your battery to the ‘+12V’...
- Page 5 Low Level Output Rather than running a 2nd RCA for multiple amplifiers, the low level output offered on the PA602 will provide a full-range signal to an additional amplifier. Simply run a shorter RCA from this amplifier to the next one in line, such as your PA500D subwoofer amplifier.
- Page 6 INSTRUCTION MANUAL shut-down. In a functional state, the NORMAL LED glows solid and indicates “power on”. Should the amplifier PA602 | PA604 | PA500D sense any fault in your speakers or subwoofers, it will flash to indicate a malfunction. The PROTECT light will glow if the amplifier detects excessive heat, reverse polarity, short circuit or overload.
- Page 7 200 x 2 200 x 4 1000 x 1 <0.03% <0.03% <0.08% Signal to Noise Ratio >90db >90db >80db INSTRUCTION MANUAL PA602 | PA604 | PA500D Frequency Response 10-25KHz 10-25KHz 10-180Hz Crossover HPF-FULL-LPF HPF-FULL-LPF • High Pass (HPF) 50-750Hz 50-750Hz •...
- Page 8 Installation – Signal Input INSTRUCTION MANUAL PA602 | PA604 | PA500D...
- Page 9 PA602 – Wiring Configuration INSTRUCTION MANUAL PA602 | PA604 | PA500D Note: Use a minimum of 8ga power and ground on this amplifier.
- Page 10 PA604 – Wiring Configuration INSTRUCTION MANUAL PA602 | PA604 | PA500D Note: Use a minimum of 8ga power and ground on this amplifier.
- Page 11 PA500D – Wiring Configuration INSTRUCTION MANUAL PA602 | PA604 | PA500D Note: Use a minimum of 4ga power and ground on this amplifier. A 40 amp fuse is required.
- Page 12 PA500D – Master/Slave Configuration INSTRUCTION MANUAL PA602 | PA604 | PA500D Note: Use a minimum of 4ga power and ground on this amplifier. A 80 amp fuse is required.
- Page 13 Après tout, nous voulons que vous ayez l’ultime chaine de radio d’auto. Precision Acoustics désire vous remercier de vous être Description procuré ses produits.
- Page 14 MANUEL DE L’UTILISATEUR • Circuit de protection quadruple – court-circuit, tension, surcharge • Bloc de terminaux de service intense pour l’entrée de l’alimentation PA602 | PA604 | PA500D et thermique & la sortie vers les haut-parleurs • Témoin de protection •...
- Page 15 électriques tout en évitant d’approcher du réservoir à essence. • Utilisez un fil de calibre 8 au minimum pour le PA602 / PA604 ou un fil de calibre 4 au minimum pour le PA500D, MANUEL DE L’UTILISATEUR passez un fil d’alimentation directement de la borne positive de la batterie à...
- Page 16 Plutôt que de passer un second câble RCA pour brancher de multiples amplificateurs, la sortie de faible niveau offerte sur le PA602 acheminera un signal plein registre vers un amplificateur additionnel. Installez simplement un câble RCA plus court depuis cet amplificateur vers le prochain en ligne, tel votre amplificateur de caisson de grave PA500D. Les possibil- Filtre subsonique ités d’atténuation ne seront pas possible selon cet arrangement.
- Page 17 à vous référer aux illustrations de câblage dans ce manuel pour obtenir un schéma de configuration. MANUEL DE L’UTILISATEUR PA602 | PA604 | PA500D Cet amplificateur est muni d’un circuit de protection contre les courts-circuits, les basses tensions, la surcharge et les arrêts par détection thermique.
- Page 18 200 x 2 200 x 4 1000 x 1 <0.03% <0.03% <0.08% Rapport signal bruit >90db >90db >80db MANUEL DE L’UTILISATEUR PA602 | PA604 | PA500D Réponse en fréquences 10-25KHz 10-25KHz 10-180Hz Aiguillage HPF-FULL-LPF HPF-FULL-LPF • High Pass (HPF) 50-750Hz 50-750Hz •...
- Page 19 Installation – Entrée du signal MANUEL DE L’UTILISATEUR PA602 | PA604 | PA500D Unité source Unité source Unité source...
- Page 20 PA602 – Configuration du câblage MANUEL DE L’UTILISATEUR PA602 | PA604 | PA500D Remarque: Utilisez un fil de calibre 8 pour l’alimentation et la mise à la masse pour cet amplificateur. Configuration à 2 canaux Configuration en mode ponté...
- Page 21 PA604 – Configuration du câblage MANUEL DE L’UTILISATEUR PA602 | PA604 | PA500D Remarque: Utilisez un fil de calibre 8 pour l’alimentation et la mise à la masse pour cet amplificateur. Configuration en 4 canaux Configuration en 3 canaux...
- Page 22 PA500D – Configuration du câblage MANUEL DE L’UTILISATEUR PA602 | PA604 | PA500D Remarque: Utilisez un fil de calibre 4 pour l’alimentation et la mise à la masse de cet amplificateur. Un fusible de calibre 40 ampères est requis.
- Page 23 PA500D – Configuration Maitre/Esclave MANUEL DE L’UTILISATEUR PA602 | PA604 | PA500D Remarque: Utilisez un fil de calibre 4 pour l’alimentation et la mise à la masse de cet amplificateur. Un fusible de calibre 80 ampères est requis.
- Page 24 21000 TransCanada, Baie D’Urfé,Québec H9X 4B7 Tel.: (514) 457-2555 • Fax: (514) 457-0055 Visit us: www.precision-acoustics.com...
