Whirlpool AKT 477 Fiche Produit

AKT 477 FICHE PRODUIT
FR
1
3 2
9 8 7 6 5
4
FONCTIONNEMENT DES BRÛLEURS À GAZ
• Pour allumer un des brûleurs, tournez le bouton correspondant dans le sens inverse des aiguilles d'une montre jusqu'à la
position grande flamme.
• Appuyez sur le bouton et maintenez-le dans cette position jusqu'à ce que le brûleur s'allume.
• Dès que le brûleur est allumé, maintenez le bouton enfoncé pendant 5 secondes environ pour permettre au
thermocouple de chauffer.
Ce dispositif de sécurité du brûleur permet de couper l'arrivée du gaz en cas d'extinction inopinée de la flamme (suite à
un courant d'air, une absence momentanée de gaz, un débordement de liquides, etc.).
• Le bouton de commande ne doit pas être maintenu enfoncé pendant plus de 15 secondes. Si, une fois ce
temps écoulé, le brûleur ne reste pas allumé, attendez au moins une minute avant de répéter l'opération.
- Il se peut que le brûleur s'éteigne lorsque vous relâchez le bouton. Cela signifie que le thermocouple n'a pas chauffé
suffisamment.
Dans un tel cas, veuillez répéter les opérations décrites ci-dessus.
CONSEILS PRATIQUES POUR L'UTILISATION
DES BRÛLEURS À GAZ
Afin d'obtenir les meilleurs résultats possibles lors de
l'utilisation des brûleurs, veuillez vous conformer aux règles
énoncées ci-dessous :
- Utilisez des ustensiles de cuisson adaptés à la dimension
des brûleurs (consultez le tableau ci-contre).
- Utilisez exclusivement des ustensiles de cuisson à fond plat.
- Cuisez les aliments dans une quantité d'eau adaptée aux
besoins et maintenez le couvercle sur la casserole.
CONSEILS PRATIQUES POUR L'UTILISATION
DES FOYERS À INDUCTION
- Utiliser exclusivement des casseroles qui portent le
symbole "INDUCTION SYSTEM"
- En présence de récipients pré-existants utiliser un
aimant: les casseroles ne sont pas appropriées si l'aimant
ne colle pas dessus
- Utilisez des ustensiles de cuisson adaptés à la dimension
des brûleurs (consultez le tableau ci-contre)
5019 319 01485
Pour tirer le meilleur parti de votre table de cuisson, nous vous invitons à lire attentivement les notices d'emploi et à les conserver pour toute

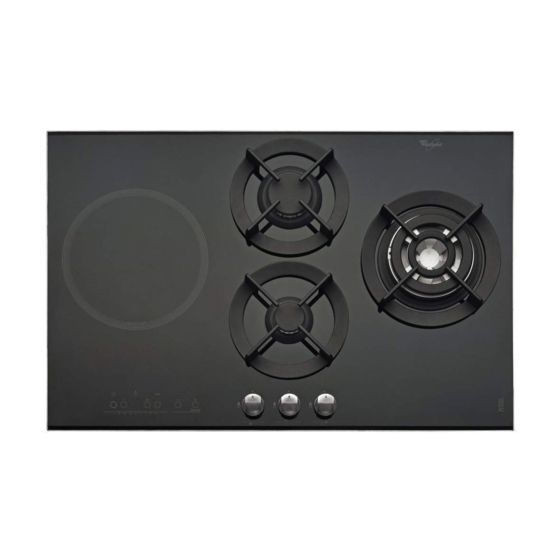

Grilles amovibles
1.
Brûleur à 4 couronnes
2.
Brûleur semi-rapide
3.
Brûleur auxiliaire
4.
Bouton de commande du brûleur à 4 couronnes
5.
6. Bouton de commande du brûleur semi-rapide
Bouton de commande du brûleur auxiliaire
7.
Bandeau de commandes zone induction
8.
Foyer à induction
9.
Symboles
Robinet fermé
Grande flamme
Petite flamme
Marche/Arrêt induction
Blocage boutons induction
Minuterie
Brûleur Ø ustensile de cuisson
Auxiliaire 8 à 14 cm
Semi-rapide 16 à 22 cm
4 couronnes 24 à 26 cm
Zone induction Ø ustensile de cuisson
Ø 24 cm 14 à 24 cm
consultation ultérieure.
DIMENSIONS ET DISTANCES À OBSERVER (mm)
Remarque : Si la distance "A" entre les éléments muraux est de 600 mm à 730 mm, la hauteur "B" doit être au
minimum de 520 mm.
Si la distance "A" entre les éléments muraux est supérieure à la largeur de la table de cuisson, la
hauteur "B" doit être au minimum de 400 mm.
Avant d'installer une hotte au-dessus de la table de cuisson, veuillez vous référer au manuel
d'utilisation pour les distances à respecter.
TABLEAU DES INJECTEURS
Type de gaz utilisé Type de Marque de
brûleur l'injecteur
4 couronnes 139
GAZ NATUREL
semi-rapides 95
(Méthane) G20
auxiliaire 78
4 couronnes 139
GAZ NATUREL
semi-rapides 95
(Méthane) G25
auxiliaire 78
GAZ DE
4 couronnes 90
PÉTROLE LIQUÉFIÉ semi-rapides 67
auxiliaire 50
(Butane) G30
GAZ DE PÉTROLE
4 couronnes 90
LIQUÉFIÉ semi-rapides 67
auxiliaire 50
(Propane) G31
Type de gaz utilisé Type du modèle Puissance thermique
nominale (kW)
G20 20 mbar 3 brûleurs 6,15
G25 25 mbar 3 brûleurs 6,15
G30 28-30 mbar 3 brûleurs 5,85
G31 37 mbar 3 brûleurs 5,85
ALIMENTATION ÉLECTRIQUE : 230 V ~ 50 Hz
PUISSANCE DE LA PLAQUE CHAUFFANTE ÉLECTRIQUE: 3000 W
CATÉGORIE II2E+3+
Puissance Consommation Puissance
thermique nominale thermique réduite
nominale (kW)
(kW)
BE FR
3,50 333 l/h 1,95 1,55
1,65 157 l/h 0,45 0,35
1,00 95 l/h 0,35 0,30
3,50 388 l/h 1,55
1,65 183 l/h 0,35
1,00 111 l/h 0,30
3,20 233 g/h 1,55
1,65 120 g/h 0,35
1,00 73 g/h 0,30
3,20 229 g/h 1,55
1,65 118 g/h 0,35
1,00 71 g/h 0,30
Consommation totale Air nécessaire (m
nominale combustion de 1 m
585 l/h 9,52
682 l/h 8,187
426 g/h 30,94
418 g/h 23,80
FR
Pression du gaz
(mbar)
min. nom. max.
17 20 25
20 25 30
20 28-30 35
25 37 45
3
) à la
3
de gaz
