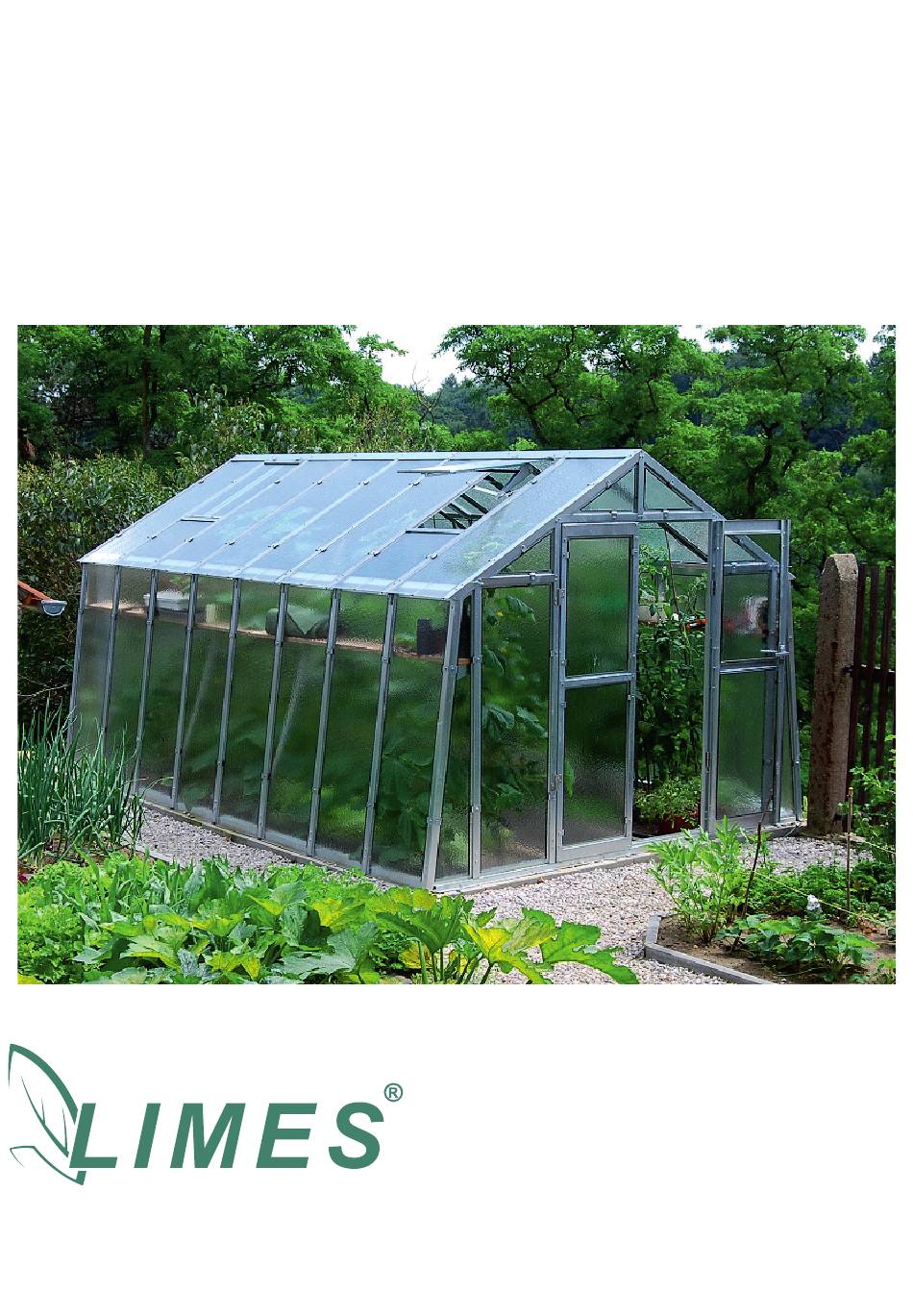

NOTICE DE MONTAGE D'UNE SERRE
TYPE VARIANT K
LIMES Litomyšl s.r.o.
Němčice 160
561 18 Němčice

Publicité

loading

Sommaire des Matières pour LIMES VARIANT K Serie

  • Page 1 NOTICE DE MONTAGE D'UNE SERRE TYPE VARIANT K LIMES Litomyšl s.r.o. Němčice 160 561 18 Němčice...
  • Page 2 Dans la confirmation de votre commande, vous trouverez nos recommandations en termes de dimensions des fondations. Ces dimensions sont également disponibles sur le site Internet www.limes.cz/poradna. Lors du choix du type de fondations et de l'emplacement de la serre, il conviendra entre autres de tenir compte des faits suivants : - les fondations doivent garantir la stabilité...
  • Page 3 Dans la confirmation de votre commande, vous trouverez nos recommandations en termes de dimensions des fondations. Ces dimensions sont également disponibles sur le site Internet www.limes.cz/poradna. Lors du choix du type de fondations et de l'emplacement de la serre, il conviendra entre autres de tenir compte des faits suivants : - les fondations doivent garantir la stabilité...
  • Page 4 LISTE DE COLISAGE VARIANT K Structure de la serre type K - X Indice pièce pièce quantité quantité quantité quantité quantité embase latérale centrale 1.489 01/X embase latérale centrale embase latérale en bout 1.488 embase avant avec découpe 1.221 gauche+droite poteau à...
  • Page 5 type Indice Partie Longueur quantité quantité quantité quantité quantité paquet fers K 51 support d'angle du poteau avec découpes G+D K 52 support latéral du poteau fer de faîtage, bras de longueurs identiques K 55 fer de toit oujon G+D i-charnière de l'élément de ventilation, avec g paquet détails...
  • Page 6 Serre Variant type Face avant avec face arrière côté et toit élément d'entrée The individual types of Variant K greenhouses differ from each other only in length. The greenhouse can be extended as desired by using the approx. 1 m long K-X extension module(s). You will find the exact dimensions and numbers of each component in the component list enclosed with each separate greenhouse.
  • Page 7 Vue de dessus sur le toit (position recommandée des fenêtres) Les différents numéros (9, 8, 4, 5) sont les numéros d'indice des poteaux tels qu'indiqués dans la liste de colisage. Les poteaux à 7 orifices (Ind. 5) sont destinés à l'élément de ventilation. Ces poteaux pourront être installés à...
  • Page 8 1. Tri des différents éléments en fonction de la liste de colisage de la serre Serre emballée Boîte contenant le matériel de raccordement 83-1 16-9 25-2 83-2 25-3 84-1 84-2 Lot de fers positions:...
  • Page 9 Élément de ventilation du toit positions: 30-5 30-7 Détails du lot positions: Lot de profilés de l'élément d'entrée positions: 16-1 16-2 16-3 16-5 16-6 16-7...
  • Page 10 Embase latérale – en bout Ind. 2 Si vous avez acheté une serre L4, L5, L6, l'emballage contiendra également une embase latérale centrale. À ses deux extrémités, cette embase comportera des orifices en demi-cercle – voir le croquis n° 1, détail C. embase latérale en bout embase latérale...
  • Page 11 Poteau à 7 orifices Ind. 5 Les poteaux à 7 orifices seront installés pour renforcer les pièces Ind. 20 (raccords des embases – voir le montage de la structure à la page 33 ci- dessous), ainsi qu'aux endroits où vous envisagez de placer une fenêtre (voir le schéma se trouvant à...
  • Page 12 Poteaux d'angle supérieurs, à découpes – gauches Ind. 8. Ils sont utilisés pour assembler la face avant et arrière de la serre – voir les schémas situés aux Poteaux d'angle supérieurs, à découpes – droits Ind. 9. Ils sont utilisés pour assembler la face avant et arrière de la serre –...
