CONNEXION:
ATTENTION : Risque de choc électrique pouvant entraîner la mort!
L'installation doit être effectuée par un professionnel qualifié.
Couper impérativement la source d'alimentation 230Vac

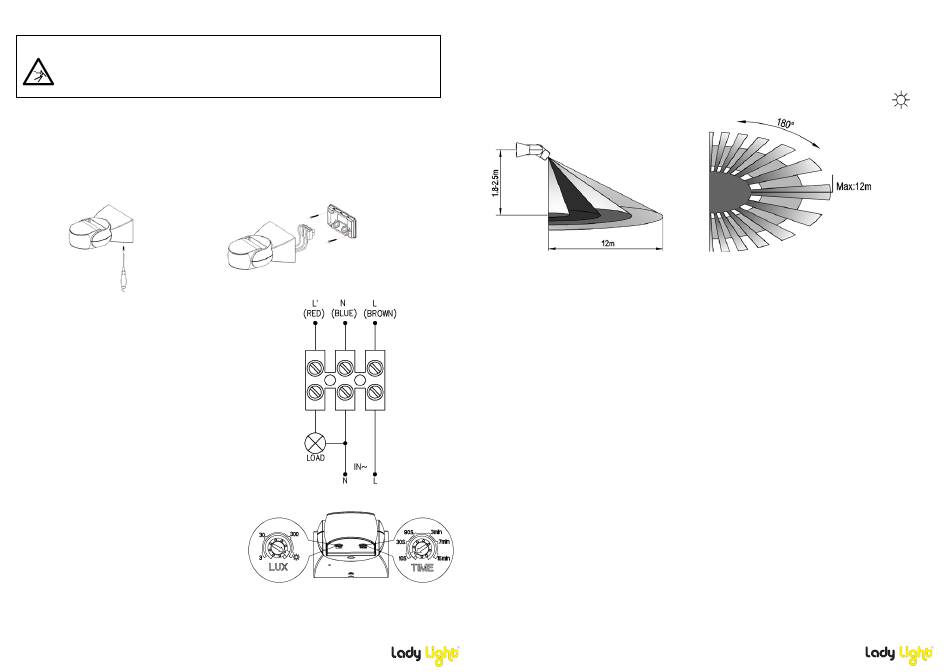

Desserrer la vis se trouvant sur le dessous et retirer la plaque de fixation du détecteur (figure 1).
Passer les câbles d'alimentation 230Vac à travers les trous (avec les joints).
Raccorder les câbles d'alimentation 230Vac au détecteur selon le schéma de raccordement des fils ci
– dessous.
Installer la plaque de fixation (retirée lors de la 1
Emboiter le détecteur sur la plaque de fixation et resserrer la vis
Figure 1
SCHEMA DE RACCORDEMENT DES FILS
(Schéma de droite)
TEST:
Régler le bouton du minuteur sur 10s (minimum), et régler le bouton LUX sur la position "soleil"
(maximum).
Remettre le réseau 230Vac, le détecteur sera
prêt à fonctionner dans 30 secondes. (30
secondes après la mise sous tension, dès
qu'un mouvement est détecté, la lumière
s'allume pendant 10sec±3sec).
A chaque nouvelle détection de mouvement le décompte du minuteur est réinitialisé.
ère
étape) sur le support (figure 2).
Figure 2
Régler le bouton "LUX" au minimum. Si la luminosité est supérieure à 3 Lux, le (ou les) luminaire(s)
connecté(s) ne s'allumera (ont) pas. Si la luminosité est inférieure à 3 Lux (pénombre), la fonction
de détection sera activé, et le (ou les) luminaire(s) s'allumera (ont) pour une durée de 10sec±3sec
dès qu'un mouvement sera détecté.
Note: Si vous effectuez les tests en journée, réglez le bouton LUX sur Soleil (maximum).
SENSOR INFORMATION:
Hauteur d'installation : 1.8-2.5m
PROBLEMES ET SOLUTIONS:
Le (ou les) luminaires ne s'allume(nt) pas :
a. Vérifier que la connexion au réseau 230Vac des appareils est correcte.
b. Vérifier l'état général du (ou des) luminaire(s).
c. Vérifier que les paramètres sélectionnés sont adaptés à la luminosité ambiante.
La sensibilité du détecteur est faible :
a. Vérifier qu'aucun obstacle autour du détecteur n'entrave la réception du signal.
b. Vérifier la température ambiante.
c. Vérifier que la source du signal intervient dans le champ de détection.
d. Vérifier que la hauteur d'installation du détecteur est conforme aux instructions.
e. Vérifier que l'orientation du mouvement est correcte.
La lumière ne s'éteint pas automatiquement:
a. Vérifier qu'un mouvement permanent n'intervient pas dans le champ de détection.
b. Vérifier que le minuteur n'est pas positionné sur la position maximum.
c. Vérifier que la charge connectée correspond aux instructions
Détection : Max.12m (sur 180°)
.
