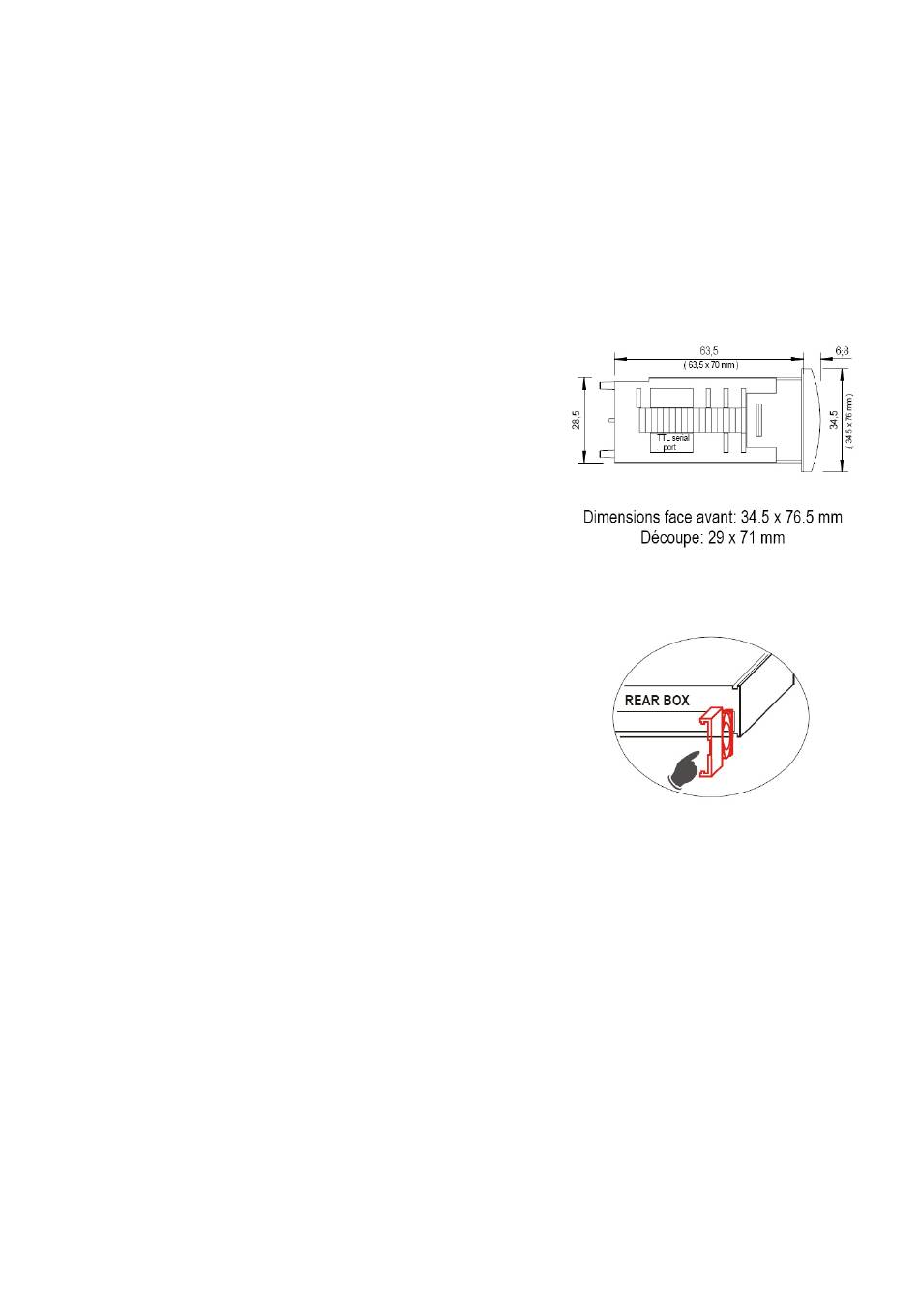

III. Câblage et installation:
L'appareil doit être installé dans un endroit protégé contre les vibrations externes, les impacts,
l'eau, les gaz corrosifs ; la température et l'humidité ne devront pas excéder les valeurs indiquées
dans la fiche technique.
Les mêmes indications sont valables pour l'installation des sondes.
Nous vous recommandons de protéger l'alimentation du régulateur des parasites, des pics de
tension, et spécialement contre les survoltages et sous voltages.
Les câbles des sondes et des alimentations des charges et du régulateur doivent être séparés et
non emmêlés, afin de réduire les pics de tension et les parasites sur la sonde. Cela améliore la
stabilité de la lecture et aussi la précision de commutation du système.
ALIMENTATION : 230 Vca ±10% 50/60 Hz
ENTREES : 1 sonde PTC
Types des sondes :
PTC 990ohm@25°C KTY81(2)-121.
SORTIES : 1 relais (K1) SPDT 250Vac 12A max AC1 (1CVmax) ; 1 relais
(K2) SPST 250Vac 8A max AC1 (l'intensité constante sur le commun #1
est de 12 A maxi)
AFFICHAGE : 3 chiffres LED rouge de 14 mm de haut à haute intensité ;
PLAGE DE MESURE : -50 à +150 °C (si PTC);
- résolution : 0,1 °C ;
- précision : @25°C: ±0,5 °C + 1 digit ;
2
- connexions par bornier à vis de section 2, 5 mm
max ;
- température de travail : -10 à +60 °C;
- température de stockage : -20 à +70 °C ;
- hygrométrie de stockage : 30 à 90 % H.R. non condensée ;
- boitier plastique; sans chocs ni vibrations ;
- degré de pollution : 2 ;
- étanchéité face avant : IP65.
- PTI d'isolation du matériel : 175 (circuit board 250)
- Classe de protection contre les chocs électriques : II (pour une
installation correcte) ;
- Classe de protection contre les surtensions : catégorie II ;
- Type de déconnexion : 1.B micro déconnexion (relais) ;
- Classe de software : A.
