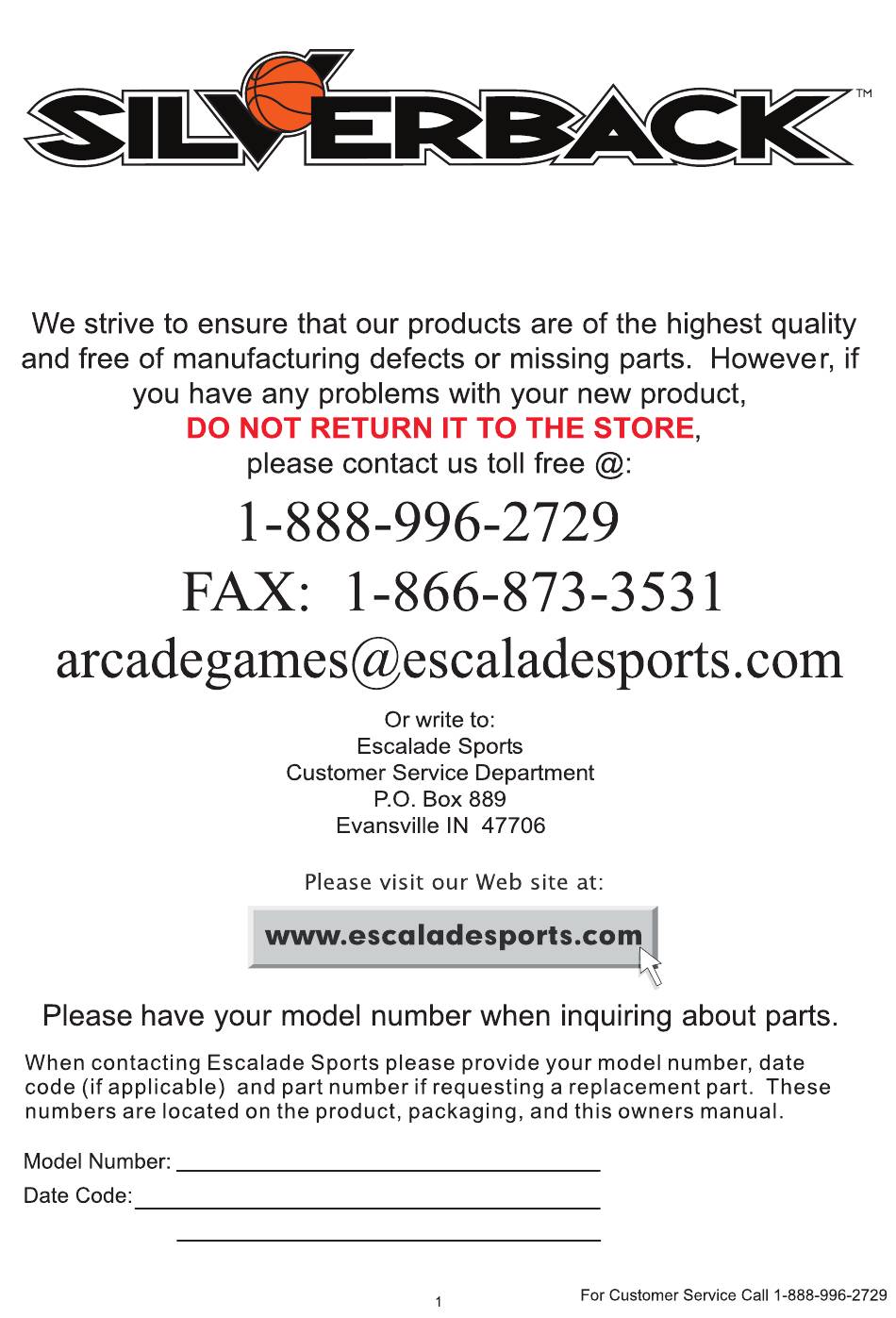

- Page 1 Instructions for: Silverback Mini Hoop SB18 G02270W (SB18) CPSIA#2-G02270W- Purchase Date: All Rights Reserved ©...
- Page 2 defects in material and workmanship when used for the intended purpose under normal use and conditions. THIS WARRANTY IS VOID IF THE PRODUCT HAS BEEN DAMAGED BY ACCIDENT, UNREASONABLE USE, NEGLIGENCE, IMPROPER SERVICE, FAILURE TO FOLLOW INSTRUCTIONS PROVIDED WITH THE PRODUCT OR OTHER CAUSES NOT ARISING OUT OF DEFECTS IN MATERIAL AND WORKMANSHIP. shall repair or replace with a comparable model, and Product, or component thereof, which may prove defective under normal use and proper care, and which our examination shall disclose to our satisfaction to be thus defective, please contact our Warranty Dept.
- Page 3 NOTE Peel protective covering from backboard before assembly. STEP 1 Insert the three Bolts H1 through Back plate P2, Backboard P1, Rim Assembly P3 and the three Nuts H2. Fasten with T1 Wrench until Rim is Secure but DO NOT over tighten.
- Page 4 SIDE VIEW G02270W - Silverback Mini Hoop SB18 02270DPH1 Mounting Bolt 02270DPH2 Mounting Lock Nut 02270DPH3 Breakaway Rim Bolt 02270DPH4 Breakaway Rim Washer 02270DPH5 Breakaway Rim Lock Nut 02270DPH6 Rim Bolt (small) 02270DPH7 Rim Lock Nut (small) 02270DPT1 Wrench 02270DPP1...
- Page 5 Consignes pour : Mini-panier de basket-ball à DEL de 18 po Silverback Nous nous efforçons de garantir que nos produits sont de la plus haute qualité et exempts de défauts de fabrication ou de pièces manquantes. Cependant, si vous rencontrez des problèmes avec votre nouveau produit, NE LE RENVOYEZ PAS AU MAGASIN.
- Page 6 GARANTIE LIMITÉE DE 90 JOURS La présente garantie client est accordée au propriétaire initial, lors de l’achat de tout produit ESCALADE SPORTS (ci-après dénommé le « Produit »). Ce Produit est garanti au consommateur initial, pour une période de 90 jours à compter de l’achat initial. DURÉE DE LA GARANTIE : ESCALADE SPORTS garantit à...
- Page 7 REMARQUE : Retirez la protection du panneau arrière avant le montage. ÉTAPE 1 Insérez les trois vis longues H1 à travers la plaque arrière P2, Panneau P1 et dans le cerceau du panier P3. Fixez avec la clé hexagonale T1 jusqu’à ce que le cerceau du panier soit bien fixé, mais NE serrez PAS trop.
- Page 8 ÉTAPE 4 Insérez avec précaution les clips H8 dans les quatre trous situés à l’avant du panneau arrière. ÉTAPE 5 Fixez le panneau LED P6 à l’arrière du panneau. Insérez les clips H8 de l’étape précédente dans les trous du panneau LED P6 jusqu’à ce que les clips H8 soient complètement insérés et que le panneau soit fixé.
- Page 9 ÉTAPE 9 Insérez le capteur IR du boîtier de contrôle/pile P7 aux trous devant le panneau arrière. Insérez deux boulons H11 (4 x 20 mm) à travers l’arrière du panneau et à travers le capteur IR P7 et fixer avec 2 écrous borgnes H10. ÉTAPE 10 Placez le fil dans l'espace entre l'interstice du bas de la planche dorsale.
- Page 10 Pièces de rechange pour mini-panier à DEL Silverback - G02300W 2300DPH1 Longue vis hexagonale pour cerceau du panier 3 2300DPH2 Vis hexagonale pour supports Boulon de CERCEAU DU PANIER 2300DPH3 Rondelle pour cerceau de panier 2300DPH4 2300DPH5 Écrou de blocage pour cerceau du panier 1...
- Page 11 VUE DE CÔTÉ (CERCEAU DU PANIER)
