Mode d'emploi

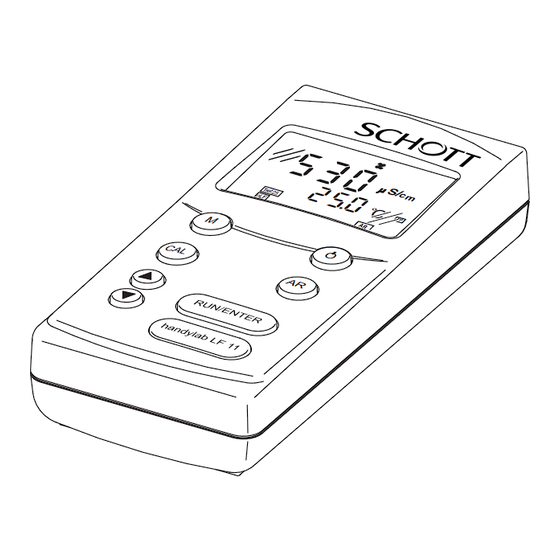

handylab LF 11
Conductimètre
ba75365f04
01/2011

Publicité

Table des Matières
loading

Manuels Connexes pour SCHOTT Instruments handylab LF 11

Sommaire des Matières pour SCHOTT Instruments handylab LF 11

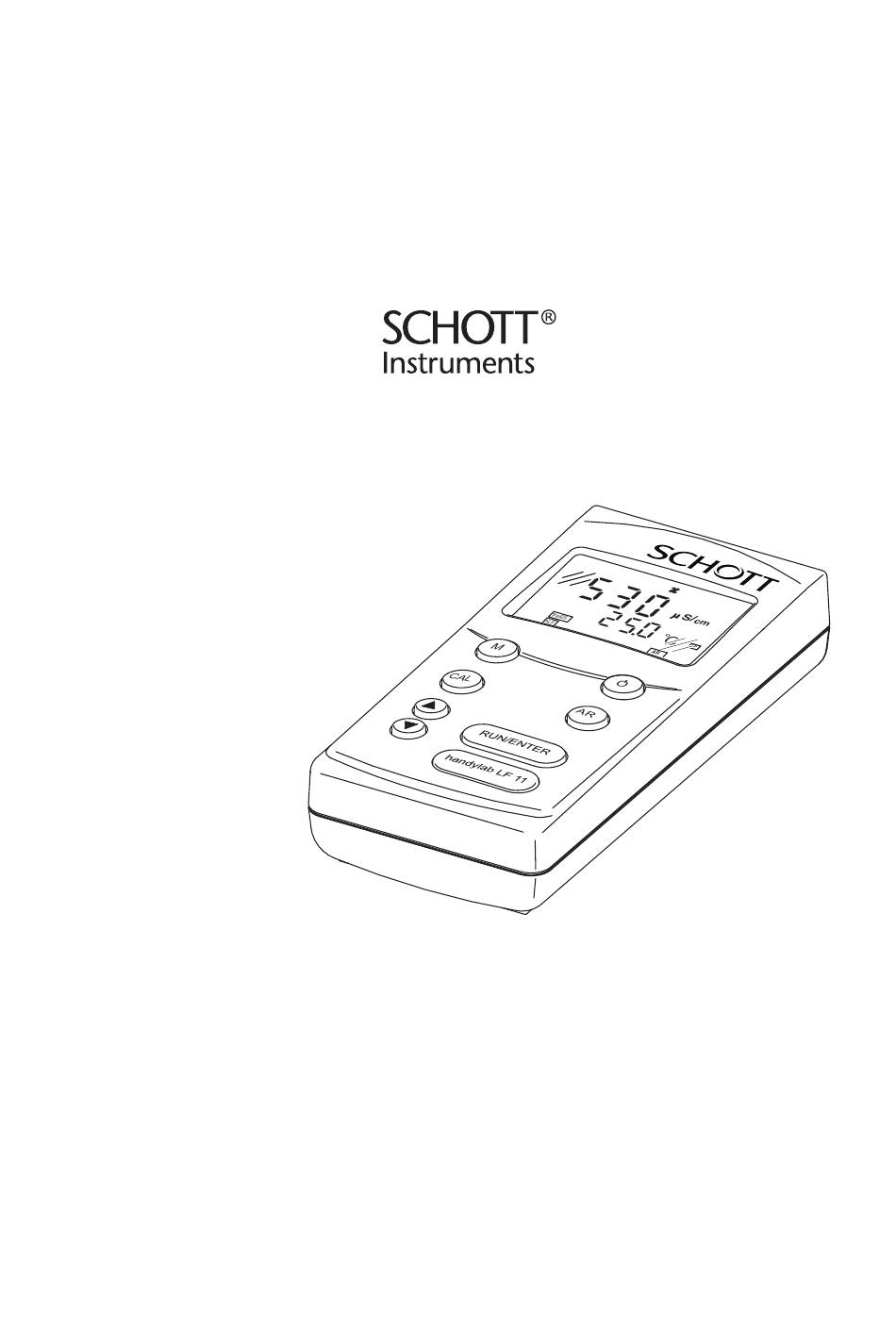

  • Page 1 Mode d’emploi handylab LF 11 Conductimètre ba75365f04 01/2011...
  • Page 2 LF 11 Actualité lors de L'avance technique et le haut niveau de qualité de nos appareils sont l'impression garantis par des perfectionnements constants. Par conséquent, il n'est pas exclu que certaines indications contenues dans ce mode d'emploi diffèrent des propriétés réelles de votre appareil. Nous ne pouvons pas non plus totalement exclure les erreurs.

  • Page 3: Table Des Matières

    Sommaire handylab LF 11 - Sommaire Vue d'ensemble ........5 Clavier .
  • Page 4 Sommaire handylab LF 11 ba75365f04 01/2011...

  • Page 5: Vue D'ensemble

    Vue d'ensemble Vue d'ensemble A l'aide de l'appareil de poche de précision handylab LF 11, vous pouvez ef- fectuer des mesures de conductibilité d'une manière rapide et fiable. L'appa- reil de poche handylab LF 11 offre un maximum de confort dans l'utilisation, mais aussi de fiabilité...

  • Page 6: Clavier

    Vue d'ensemble handylab LF 11 Clavier RUN/ENTER Fonctions des Choisir le mode de mesure <M>: touches – Conductivité/résistance spécifique – Salinité – TDS (résidu sec de filtration) Activer/désactiver l'instrument de mesure <ON/OFF> – Déterminer/régler la constante de cellule – Choisir la compensation de température <CAL>...

  • Page 7: Afficheur

    LF 11 Vue d'ensemble Afficheur Affichage de l'état Symbole de sonde mV/pH mg/l Affichage des valeurs mbar M cm mesurées Affichage fonction Time Baud ° Day.Month No. ° et température Year Ident Tref25 Tref20 AutoCal DIN Auto Store ARng...

  • Page 8: Données Techniques

    Vue d'ensemble handylab LF 11 Données techniques Dimensions Longueur [mm] et poids Largeur [mm] Hauteur [mm] Poids [kg] env. 0,3 Construction Manière de protection IP 66 mécanique Sécurité Classe de protection électrique Marque de cETLus, CE contrôle Conditions Stockage - 25 °C ... + 65 °C...
  • Page 9 LF 11 Vue d'ensemble ϰ [µS/cm] 0,000 ... 1.999 (seulement pour constante de cellule = 0,010 cm 0,00 ... 19,99 (seulement pour const. de cellule) = 0,010 cm const. de cellule = 0,090 ... 0,110 cm 0,0 ... 199,9 0 ...
  • Page 10 Vue d'ensemble handylab LF 11 T [°C] NTC 30: Précision ± 0,1 PT 1000: Précision température de service ± 0,5 0 °C ... 15 °C ± 0,1 15 °C ... 35 °C ± 1 35 °C ... 55 °C Calibrer C [cm 0,450 ...
  • Page 11 LF 11 Vue d'ensemble Alimentation Piles 4 x 1,5 V piles alcalines au manganèse de d'énergie type AA Durée de service env. 2500 heures de service (selon la con- ductivité) Directives et Directive CE 2004/108/CE normes EN 61326-1 appliquées...
  • Page 12 Vue d'ensemble handylab LF 11 ba75365f04 01/2011...

  • Page 13: Sécurité

    LF 11 Sécurité Sécurité Ce mode d'emploi contient des remarques fondamentales à respecter lors de la mise en service, de l'utilisation et de la maintenance du conductimètre. Aussi l'opérateur doit-il absolument lire ce mode d'emploi avant d'utiliser l'ap- pareil. Conserver ce mode d'emploi en permanence à la portée de l'opérateur sur le lieu d'utilisation de l'appareil.

  • Page 14: Informations De Sécurité D'ordre Général

    Sécurité handylab LF 11 Informations de sécurité d'ordre général Cet appareil a été construit et contrôlé conformément aux directives et aux normes applicables aux instruments de mesure électroniques (voir paragra- phe 1.4 D ). Il a quitté l'usine dans un parfait état techni- ONNÉES TECHNIQUES...

  • Page 15: Mise En Service

    LF 11 Mise en service Mise en service Fournitures à la livraison Appareil de poche handylab LF 11 Mode d'emploi et guide abrégé 4 piles rondes 1,5 V de type AA (fournies dans l'appareil) ba75365f04 01/2011...
  • Page 16 Mise en service handylab LF 11 ba75365f04 01/2011...

  • Page 17: Service

    LF 11 Service Service Connecter l'appareil de mesure Connecter la cellule de mesure de la conductivité à l'instrument de mesure. Appuyer sur la touche <ON/OFF>. Le test d'affichage s'affiche briè- vement. Ensuite, la constante de cellule sélectionnée et la compen- sation de température réglée s'affichent l'une après l'autre l'espace...

  • Page 18: Mesure

    Service handylab LF 11 Mesure 4.2.1 Généralités Préparatifs Lorsque vous désirez effectuer des mesures, effectuez les préparatifs sui- vants: Raccorder la cellule de mesure de la conductivité à l'appareil. Calibrer ou vérifier l'instrument de mesure avec la cellule de mesure.

  • Page 19: Conductibilité / Résistance Spécifique

    LF 11 Service 4.2.2 Conductibilité / résistance spécifique Remarque Vous pouvez demander l'affichage des valeurs mesurées en μS/cm (conduc- tibilité) ou en MΩcm (résistance spécifique). A cet effet, voir description pa- ragraphe 4.4 C ONFIGURATION Pour effectuer des mesures de conductivité ou des mesures de la résistance spécifique, procédez ainsi:...

  • Page 20: Salinité

    Service handylab LF 11 4.2.3 Salinité Pour effectuer des mesures de salinité, procédez ainsi: Procéder aux préparatifs conformément au paragraphe 4.2.1. Immerger la cellule de mesure de la conductivité dans le milieu de mesure. Appuyer sur la touche <M> jusqu'à affichage de l'état Sal. La valeur de la salinité...
  • Page 21 LF 11 Service Avec < > < >, régler le facteur TDS (0,40 ... 1,00). (Le facteur TDS doit avoir été auparavant déterminé par une mesure comparative.) Attendre que la valeur mesurée soit stable. AutoRead AR La fonction AutoRead (contrôle de dérive) contrôle la stabilité du signal de (Contrôle de...

  • Page 22: Déterminer/Régler La Constante De Cellule [C]

    Service handylab LF 11 Déterminer/régler la constante de cellule [C] Pourquoi Au fur et à mesure de son vieillissement, les propriétés de la cellule s'altèrent déterminer/régler faiblement, du fait de dépôts par exemple. Par conséquent, la valeur mesu- la constante de rée affichée manque de précision.

  • Page 23: Détermination De La Constante De Cellule (Calibration Dans L'étalon De Contrôle)

    LF 11 Service 4.3.1 Détermination de la constante de cellule (calibration dans l'étalon de contrôle) Remarque Cette méthode de détermination automatique de la constante de cellule par calibration dans la solution 0,01 mol/l KCL est utilisable uniquement pour les cellules de mesure dont les constantes de cellule se situent dans les plages 0,450 ...
  • Page 24 Service handylab LF 11 Appuyer sur la touche <RUN/ENTER> . – Si la mesure est effectuée sans sonde de température, entrer la température actuelle de la solution avec < > < > et confirmer avec <RUN/ENTER>. – Si une sonde de température est raccordée, la mesure AR pour la détermination de la constante de cellule démarre.

  • Page 25: Régler La Constante De Cellule Manuellement

    LF 11 Service 4.3.2 Régler la constante de cellule manuellement Remarque Vous trouverez la constante de cellule à régler soit dans le mode d'emploi de la cellule de mesure, soit gravée sur la cellule de mesure. Pour régler manuellement la constante de cellule, procédez ainsi: Plage 0,250 ...
  • Page 26 Service handylab LF 11 Retour au mode de mesure: appuyer sur la touche <M>. Dès lors, la constante de cellule 0,614 cm est prise en compte. Plage 0,090 ... Appuyer sur la touche <CAL> plusieurs fois jusqu'à ce que l'indica- 0,110 cm tion CELL apparaisse.
  • Page 27 LF 11 Service Réglage de la Pour régler la constante de cellule sur la valeur fixe de 0,010 cm , procédez constante de ainsi: cellule sur la valeur fixe de Appuyer sur la touche <CAL> plusieurs fois jusqu'à ce que l'indica- 0,010 cm tion CELL apparaisse.

  • Page 28: Réglage De La Compensation De Température Tc

    Service handylab LF 11 4.3.3 Réglage de la compensation de température TC La base du calcul de la compensation de température est fournie par la tem- pérature de référence préréglée Tref 20 ou Tref 25 (voir paragraphe 4.4 C ONFIGURATION Pour la compensation de température, vous avez le choix entre les méthodes...
  • Page 29 LF 11 Service Sélection de la Pour sélectionner la compensation de température non linéaire, procédez compensation de ainsi: température non linéaire Appuyer sur la touche <CAL> aussi souvent que nécessaire jusqu'à affichage de tc. mV/pH % mg/l mbar Time Baud °...
  • Page 30 Service handylab LF 11 Sélection de la Pour sélectionner la compensation de température linéaire, procédez ainsi: compensation de température Appuyer sur la touche <CAL> plusieurs fois jusqu'à affichage de tc. linéaire mV/pH % mg/l mbar Time Baud ° Day.Month No.

  • Page 31: Désactiver La Compensation De Tem- Pérature

    LF 11 Service Désactiver la com- Pour désactiver la compensation de température, procédez ainsi: pensation de tem- pérature Appuyer sur la touche <CAL> plusieurs fois jusqu'à affichage de tc. mV/pH % mg/l mbar Time Baud ° Day.Month No. °...

  • Page 32: Configuration

    Service handylab LF 11 Configuration Vous pouvez adapter l'appareil de mesure à vos exigences personnelles. A cet effet, vous pouvez modifier les paramètres suivants (l'état à la livraison est indiqué en caractères gras): Température de référence – 25 °C (TREF25) –...

  • Page 33: Réinitialisation (Reset)

    LF 11 Service Confirmer avec <RUN/ENTER>. L'instrument de mesure commute automatiquement sur le mode de mesure. Réinitialisation (reset) ϰ Paramètres de Les paramètres de mesures suivants ( InI) sont restaurés dans l'état à la mesure livraison: ϰ Mode de mesure...
  • Page 34 Service handylab LF 11 ba75365f04 01/2011...

  • Page 35: Maintenance, Nettoyage, Élimination

    LF 11 Maintenance, nettoyage, élimination Maintenance, nettoyage, élimination Maintenance L'instrument de mesure n'exige pour ainsi dire aucun entretien. Les opéra- tions de maintenance se limitent au changement des piles. L'indication LoBat signale qu'il est temps de changer les piles. Elles sont alors presque complè- tement usées.

  • Page 36: Nettoyage

    Maintenance, nettoyage, élimination handylab LF 11 Remarque Pour la maintenance des cellules de mesure, respecter les modes d'emploi correspondants. Nettoyage Essuyer l'appareil de mesure de temps à autre avec un chiffon humide ne pe- luchant pas. Si nécessaire, désinfecter le boîtier à l'isopropanol.

  • Page 37: Que Faire, Si

    LF 11 Que faire, si... Que faire, si... Indication affichée Cause Remède LoBat – Piles largement usées – Changer les piles (voir paragraphe 5.1 M AINTENANCE Appareil ne réagit Cause Remède pas aux touches – Etat de fonctionnement – Reset processeur: appuyer en activées...
  • Page 38 Que faire, si... handylab LF 11 ba75365f04 01/2011...

  • Page 39: Répertoires

    LF 11 Répertoires Répertoires Dans ce chapitre, vous trouverez des informations complémentaires et des aides pour consulter ce manuel. Abréviations Dans l'index des abréviations, vous trouverez l'explication des messages af- fichés et des abréviations utilisées. Mots techniques Le répertoire des mots techniques (glossaire) contient des explications rapi- des des termes techniques.
  • Page 40 Répertoires handylab LF 11 Index des abréviations Valeur de conductivité (internat. γ) AutoRead (contrôle de dérive) ARng Commutation automatique de plage L'appareil de mesure fonctionne avec la résolution la plus élevée Constante de cellule [cm ] (internat. k) °C Unité de température degré Celsius...
  • Page 41 LF 11 Répertoires Répertoire des mots techniques Ajuster Intervenir sur un dispositif de mesure de sorte que la grandeur sortie (p. ex. la grandeur affichée) diffère aussi peu que possible de la valeur correcte ou d'une valeur considérée comme correcte ou que les écarts restent en deça des seuils d'erreur.
  • Page 42 Répertoires handylab LF 11 Fonction de Désignation pour une fonction mathématique rendant le comporte- température ment thermique p. ex. d'un échantillon de mesure, d'une sonde ou d'un élément de sonde. Grandeur de mesure La grandeur mesurée est la grandeur physique saisie par la mesure, p.
  • Page 43 LF 11 Index Index Afficheur AutoRead Réglage manuel de la constante de cellule Reset Calibration Résidu Changement des piles Circuit d'économie d'énergie Compensation de températu- Salinité Sécurité linéaire Sécurité de fonctionnement non linéaire Compensation de températu- Sonde de température 18, 19 re (conductivité)
  • Page 44 Index handylab LF 11 ba75365f04 01/2011...
  • Page 48 SI Analytics GmbH Postfach 2443 D-55014 Mainz Hattenbergstr. 10 D-55122 Mainz Telefon +49 (0) 61 31/66 5111 Telefax +49 (0) 61 31/66 5001 Email: support@ si-analytics.com Internet: www.si-analytics.com...
