Légendes des figures 1 à 9 :
1.
Viseur 6x30mm.
2.
Focus
3.
Oculaire
4.
Boutons de focalisation
5.
Assemblage tube optique
6.
Bagues
7.
Câble flexible Dec.
8.
Câble flexible R.A.
9.
Cale de montage du tube optique
10.
Monture équatoriale.
11.
Barre de contrepoids
12.
Contrepoids
13.
Vis de verrouillage du contrepoids
14.
Pieds de trépied
15.
Verrouillage de déclinaison
16.
Cercle de réglage Dec.
17.
Cercle de réglage R.A.
18.
Cadran de latitude
19.
Vis de réglage de latitude
20.
Base de la monture équatoriale
21.
Vis de blocage de la monture équatoriale
22.
Verrouillage R.A.
23.
Vis à oreilles du focuser
24.
Vis à oreilles du support de viseur
25.
Bouton de focale du viseur
26.
Support du viseur
27.
Boulon de montage du support du viseur
28.
Boutons de verrouillage de la bague
29.
Attache de la bague
30.
Vis à oreilles d'attache de la bague
31.
Anneau de serrage du trépied
32.
Supports du trépied
33.
Espace porte-oculaire
34.
Crochet de trépied
35.
Cadenas de jambe du trépied fermé
36.
Cadenas de jambe du trépied ouvert
37.

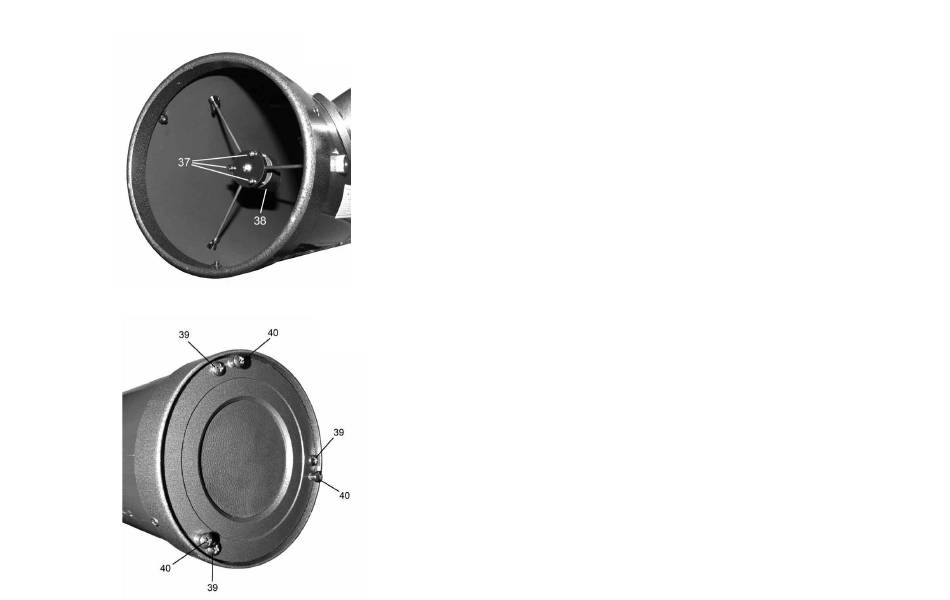

Vis d'inclinaison diagonale du miroir
38.
Support du miroir diagonal
39.
Vis de serrage du miroir primaire
40.
Vis primaire d'inclinaison du miroir
