hager EEF012D Fiche Technique

EEF012D
IP Roombox évolué avec variateur intégré
Consignes de sécurité
L'installation et le montage d'appareils électriques
doivent être effectués uniquement par des
électriciens qualifiés, en conformité avec les
normes d'installation et dans le respect des
directives, dispositions et consignes de sécurité
et de prévention des accidents en vigueur dans le
pays. Le non-respect des consignes d'installation
peut entraîner des dommages sur l'appareil, un
incendie ou présenter d'autres dangers. Risque
de choc électrique. Avant toute intervention sur
l'appareil ou la charge, mettre l'installation hors
tension. Ne pas oublier de prendre en compte
tous les disjoncteurs qui délivrent des tensions
potentiellement dangereuses à l'appareil ou à
la charge. Risque de choc électrique. L'appareil
n'est pas adapté pour du sectionnement. Risque
de choc électrique sur les installations TBTS/
TBTP. Ne convient pas à une commutation
des tensions TBTS/TBTP. Ne raccorder qu'un
seul moteur par sortie. Utiliser uniquement des
moteurs disposant de capteurs de fin de course
mécaniques ou électroniques. Vérifier le réglage
des commutateurs de fin de course. Suivre les
indications des fabricants de moteurs. L'appareil
risque d'être endommagé. Ne pas raccorder de
moteurs à courant triphasé. L'appareil risque
d'être endommagé. Respecter les préconisations
du fabricant de moteurs relatives au temps
minimal d'inversion de sens et au temps de
fonctionnement continu maximal. Ce mode
d'emploi fait partie intégrante du produit et doit
être conservé par l'utilisateur final.
Installation
Les entrées de l'IP Roombox permettent
d'interfacer des contacts secs (pas de 230V
avec les sorties relais et la sortie variation de l'IP
Roombox. Par exemple, des boutons-poussoirs,
des interrupteurs ou automatismes conventionnels.
Fonctions
Les fonctions précises de ces entrées dépendent
de la configuration réalisée dans le logiciel
de configuration "IP Roombox configuration
software".
Le bouton-poussoir en façade sert à la navigation
dans les différents menus proposés par le produit :
NETWORK SETTINGS, RESET MODUL WITH
DHCP ON, RESET MODUL WITH DHCP OFF,
RESTART MODULE et DIMMER SETTINGS.
En fonction des paramètres de configuration
définis avec le logiciel de configuration
"IP Roombox configuration software",
l'appareil commutera des charges électriques
par l'intermédiaire de ses relais de sortie
indépendants.
Cas d'usage typique
- Commutation de charges électriques 230 V
par contacts libres de potentiel.
- Commande de moteurs électriques 230 V
volets roulants, ventilo-convecteurs.
1
- Commande de moteurs électriques 24 V s
volets roulants.
- Montage sur rail DIN conformément à la norme
EN 60715 dans un coffret de distribution.
a

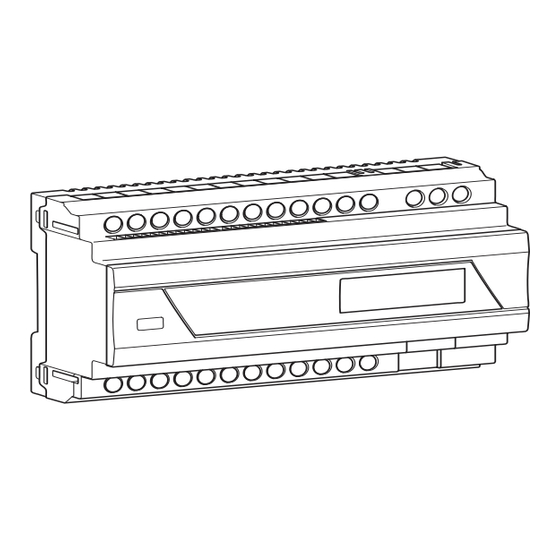

Description du produit
1 Entrées : 12 contacts secs
2 Sorties : 12 sorties relais ON/OFF
3 Bouton-poussoir de navigation des menus
4 Ecran LCD pour visualisation des E/S
et des menus
5 Bornes d'alimentation 230 V
6 Connecteur réseau RJ45
7 Sortie variation
schéma 1
2
1
3
2
Fonctions disponibles
Plusieurs fonctions sont disponibles pour
la configuration du produit via le logiciel de
configuration "IP Roombox configuration
software" :
- On/Off
- Télérupteur
- Minuterie
- Volets 230 V v
- Volets 24 V s
- Variateur externe (disponible uniquement
avec le variateur externe EEA001A, non fourni).
- Variateur interne
- Ventilo-convecteur (attention : la régulation n'est
pas faite par l'IP Roombox, la régulation doit être
faite par un thermostat extérieur dont les sorties
peuvent s'interfacer avec les entrées contact sec
de l'IP Roombox).
Choc électrique en cas de contact
avec les parties sous tension !
Un choc électrique peut entraîner la mort !
Avant d'intervenir sur l'appareil, mettre
l'installation hors tension et recouvrir les
pièces conductrices avoisinantes !
q
Augmentation critique de la température
en cas de charges trop importantes
raccordées de l'appareil !
L'appareil et les câbles de
raccordement peuvent être
v
)
endommagés au niveau du bornier
de raccordement !
Ne pas dépasser la charge maximale
admissible par appareil !
q
Risque d'endommagements en cas de
montage parallèle de plusieurs moteurs
sur une sortie !
Les commutateurs de fin de course
risquent de se détériorer !
Les moteurs, les ouvrants et l'appareil
peuvent être détruits !
Ne raccorder qu'un seul moteur
par sortie !
Montage de l'appareil
Respecter la plage de température de
fonctionnement afin de garantir un refroidissement
suffisant.
- Monter l'appareil sur rail DIN conformément
à la norme EN 60715.
v
- Lors du câblage du produit veillez à séparer/
isoler correctement les câbles des entrées
v
des câbles de sorties ainsi que des autres câbles
BT de l'installation.
Exemple de raccordement de l'appareil
schéma 2
m
abcdefghijkl
v
s
7 5
Entrées
4
- a Carte hôtel
- b Bouton sonnette
- c Bouton lumière hall
- d Bouton "Ne pas déranger"
6
- e Bouton "Faire ma chambre"
- f Bouton lumière salle de bain
- g Bouton d'urgence
- h Capteur de débordement (salle de bain)
- i Bouton montée volet
- j Bouton descente volet
- k Bouton autorisation OFF
- l Libre
Sorties
- m Lumière entrée
- n Lumière salle de bain
- o Lumière hall
- p Lumière "Ne pas déranger"
- q Lumière "Faire ma chambre"
- r VMC
- s Sonnette
- t Lumière alarme
- u Volet montée
- v Volet descente
- w Valve chauffage
- x Valve refroidissement
- y Sortie variation
Raccordement des moteurs de volets roulants
Volets roulants 230 V
Pour les moteurs de volets roulants, en 230 V
deux sorties voisines C1/C2, C3/C4, C5/C6,
C7/C8, C9/C10, C11/C12 peuvent former
respectivement une sortie de volets.
- La première sortie du couple de 2 sorties C1,
C3, C5, C7, C9, C11 est affectée au mouvement
d'OUVERTURE (montée).
- La seconde sortie du couple de 2 sorties C2, C4,
C6, C8, C10, C12 est affectée au mouvement de
FERMETURE (descente).
Raccorder le moteur 230 V
3 qui suit). Pour cela, utiliser la même phase.
Volets roulants 24 V s
Pour les moteurs de volets roulants, en 24 V s
quatre sorties voisines C1/C2/C3/C4, C5/C6/C7/C8,
C9/C10/C11/C12 peuvent former respectivement
une sortie de volets.
- La première et deuxième sortie du groupe
de 4 sorties C1/C2, C5/C6, C9/C10 doivent être
reliées à la borne + de l'alimentation 24 V s.
- La troisième et quatrième sorties du groupe
de 4 sorties C3/C4, C7/C8 et C11/C12 doivent
être reliées à la borne - de l'alimentation 24 V s.
Raccorder le moteur 24 V s aux sorties
(schéma 3 qui suit).
- A Bouton montée
- B Bouton descente
- C Bouton montée-descente
- D Montée volet 230 V
- E Descente volet 230 V
- F Montée volet 24 V s
- G Descente volet 24 V s
n o p q r y
t u v w x
v
v
aux sorties (schéma
v
v
6LE001362B
