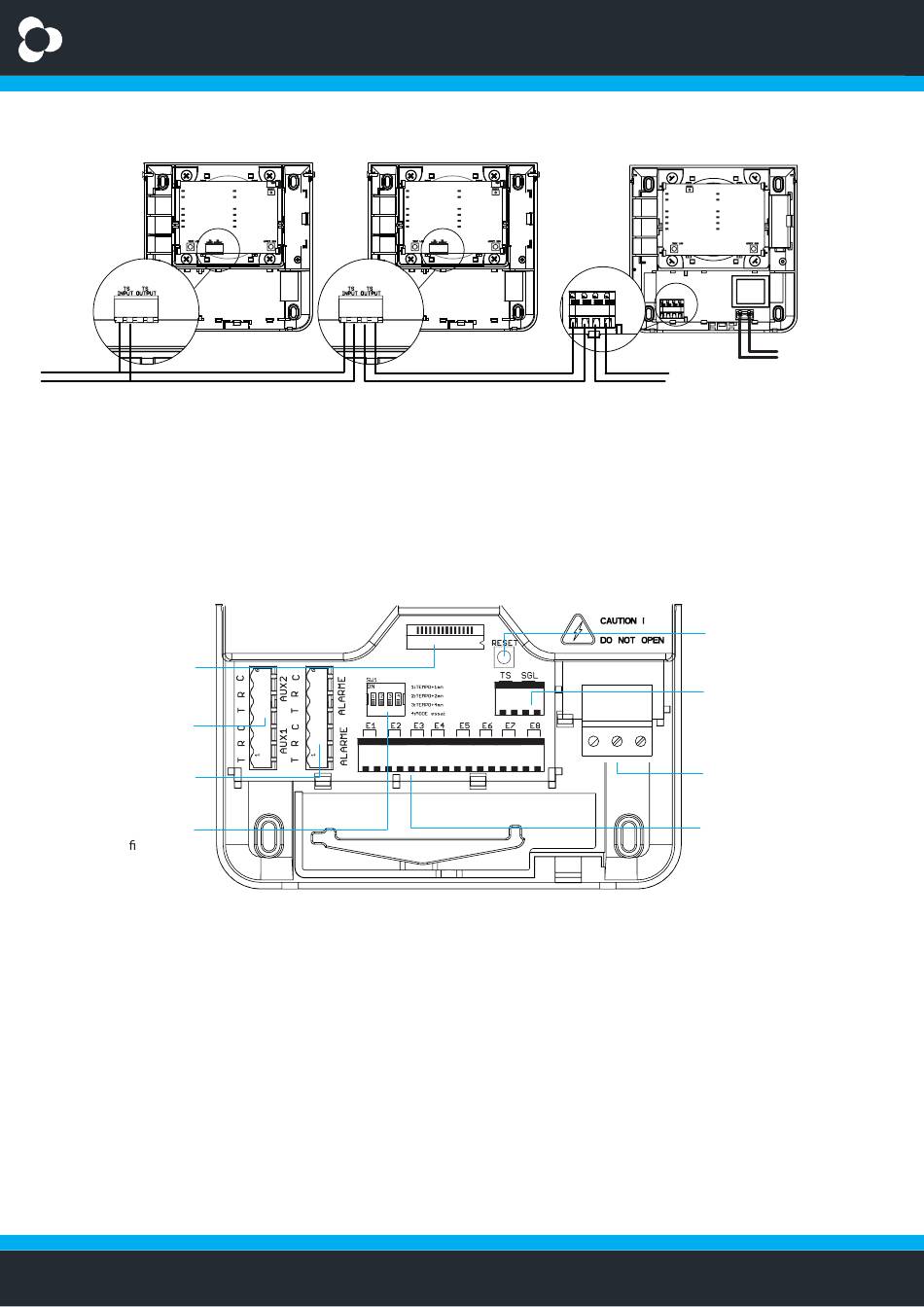

8. Raccordement des tableaux de synthèse
J2
TS
Pas de polarité.
Il est possible d'avoir plusieurs départs depuis le BAAS Pr ou de raccorder les TS les uns à la suite des autres. il est possible de mixer les
tableaux de synthèse secourus et non secourus.
Référence : TT2b-TS , TT2b-TSS
9. Raccordement au BAAS de type Pr
Retirer les vis situées sous le produit, puis retirer le capot inférieur pour accéder aux borniers.
Connecteur du
clavier souple
Contacts auxiliaires 1 et 2
2 contacts d'alarme
Interrupteurs de
con guration
Pas de polarité.
Raccorder le TS au connecteur J2 «TS»
Référence : TT2b-Pr 2, 4 ou 8
En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services.
34 rue de Valengelier • ZAC de la Tuilerie • 77500 Chelles neutronic.fr • tel : +33 1 64 73 58 95 • fax : +33 1 64 73 59 04
J5
J6
TS
INPUT OUPUT
J3
J2
J4
Alimentation
secteur (P, N)
Bouton RESET : iniitialisation
du tableau principal
TS : Tableau de synthèse
SGL : signal service
J1
Alimentation secteur
Entrées de détection
(déclencheurs manuel)
Notice TT2B-TSS
NOT-0076A V03.1
Page 3/3
