ATAD
Alarme Technique Adressable
10.

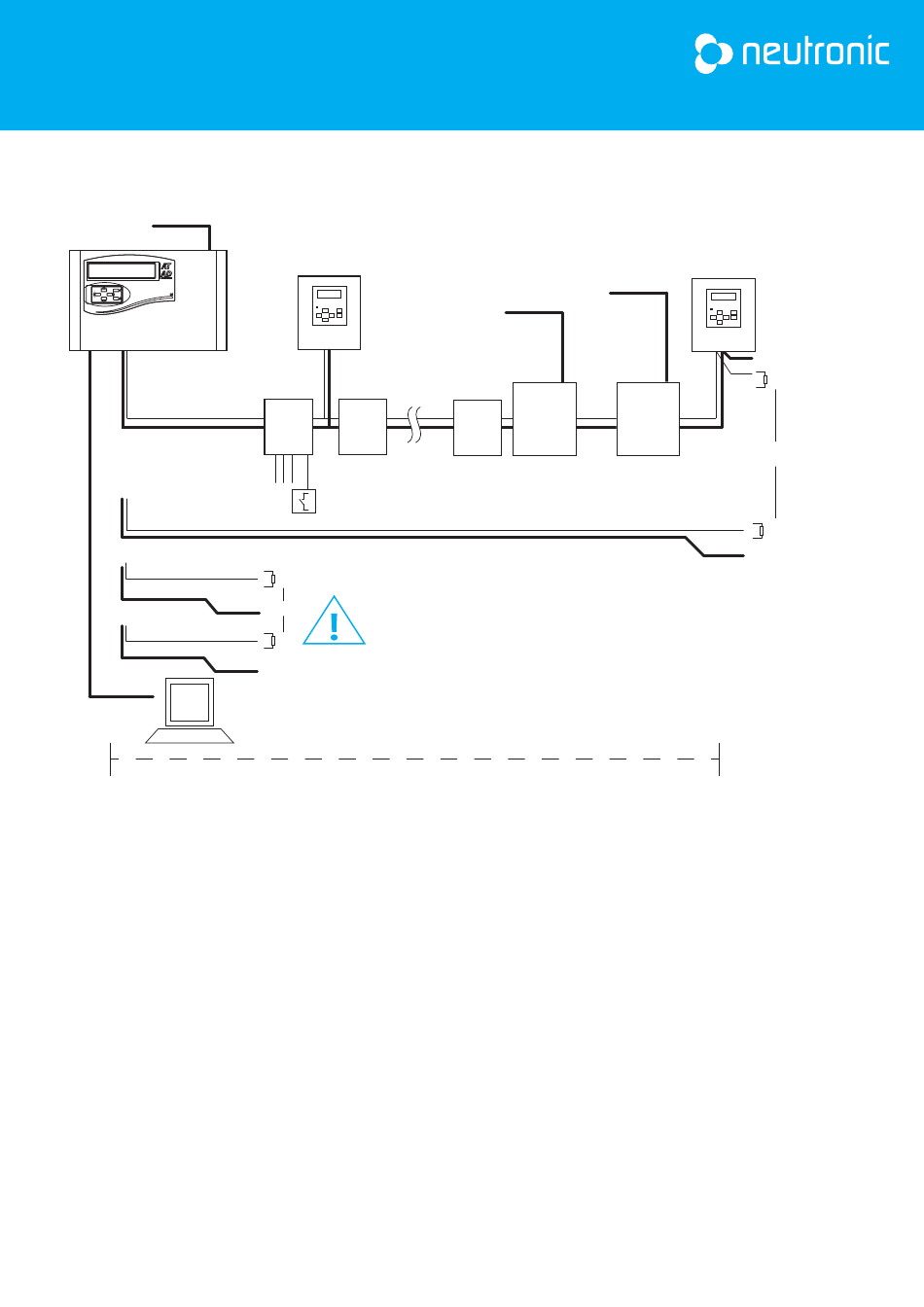

Schéma synoptique
230 VAC (paire 1.5mm² + Terre)
CENTRALE
LIGNE DE BUS A
ème
câble 1 paire 8/10
LIGNE DE PUISSANCE A
câble 1 paire 1.5mm²
LIGNE DE BUS B
LIGNE DE PUISSANCE B
LIGNE DE BUS C
LIGNE DE PUISSANCE C
LIGNE DE BUS D
LIGNE DE PUISSANCE D
câble USB
PC
11.
Précautions
Chaque module d'entrées (ATAD-E) comporte 16 entrées libres de potentiel, c'est à dire qu'ils ne possèdent pas d'alimentation.
Il est possible de connecter 8 Modules d'Entrées (ATAD-E) au maximum par ligne de BUS.
La centrale comporte 4 lignes de BUS. Le nombre total d'entrées surveillées est donc de 512.
Chaque module de sorties (ATAD-S) comporte 16 contacts secs (libre de potentiel).
Il est possible de connecter 8 modules de sorties par ligne de BUS.
Les modules de sorties doivent être alimentés en 230 VAC. Une alimentation secondaire est intégrée au module et permet
d'augmenter l'autonomie du système.
Le tableau de synthèse est utilisé pour répéter les informations issues de la centrale. Il peut être connecté à n'importe quel endroit
sur la ligne de BUS A ou B. Il est possible d'en raccorder 2 par ligne de BUS.
La centrale effectue l'adressage automatique des modules d'entrées et de sorties. L'adressage s'incrémente donc dans le sens du
câblage.
Exemple :
- Le premier Module d'Entrées câblé sur le BUS sera toujours reconnu par la centrale (ATAD) comme le premier Module
d'entrées.
- Le deuxième Module d'Entrées câblé sur le BUS sera toujours reconnu par la centrale (ATAD) comme le deuxième Module
d'entrées.
- Et ainsi de suite....
- Le premier Module de sorties répétera toujours les alarmes détectées par le premier Module d'entrées. Il est cependant
possible de paramétrer manuellement les modules de sorties dans le menu administrateur. Vous pouvez dans ce cas associer
plusieurs modules de sorties sur le même module d'entrées.
TABLEAU DE SYNTHESE
MODULE
MODULE
ENTREE N°1
ENTREE N°2
CONTACT LIBRE DE POTENTIEL NO ou NF
JUSQU'A 16 ENTREES
RFL
OU
La RFL doit être placée sur la ligne de BUS la plus longue entre A ou B et entre C et D.
La RFL doit être branchée en sortie de BUS du module le plus éloigné.
RFL
< 250m
230 VAC (paire 1.5mm² + Terre)
230 VAC (paire 1.5mm² + Terre)
MODULE
MODULE
SORTIE N°1
SORTIE N°2
MODULE
ENTREE N°8
NOT-0058 V.06
Page 6/19
TABLEAU DE SYNTHESE
RFL
OU
RFL
