Sommaire des Matières pour Megger B10E

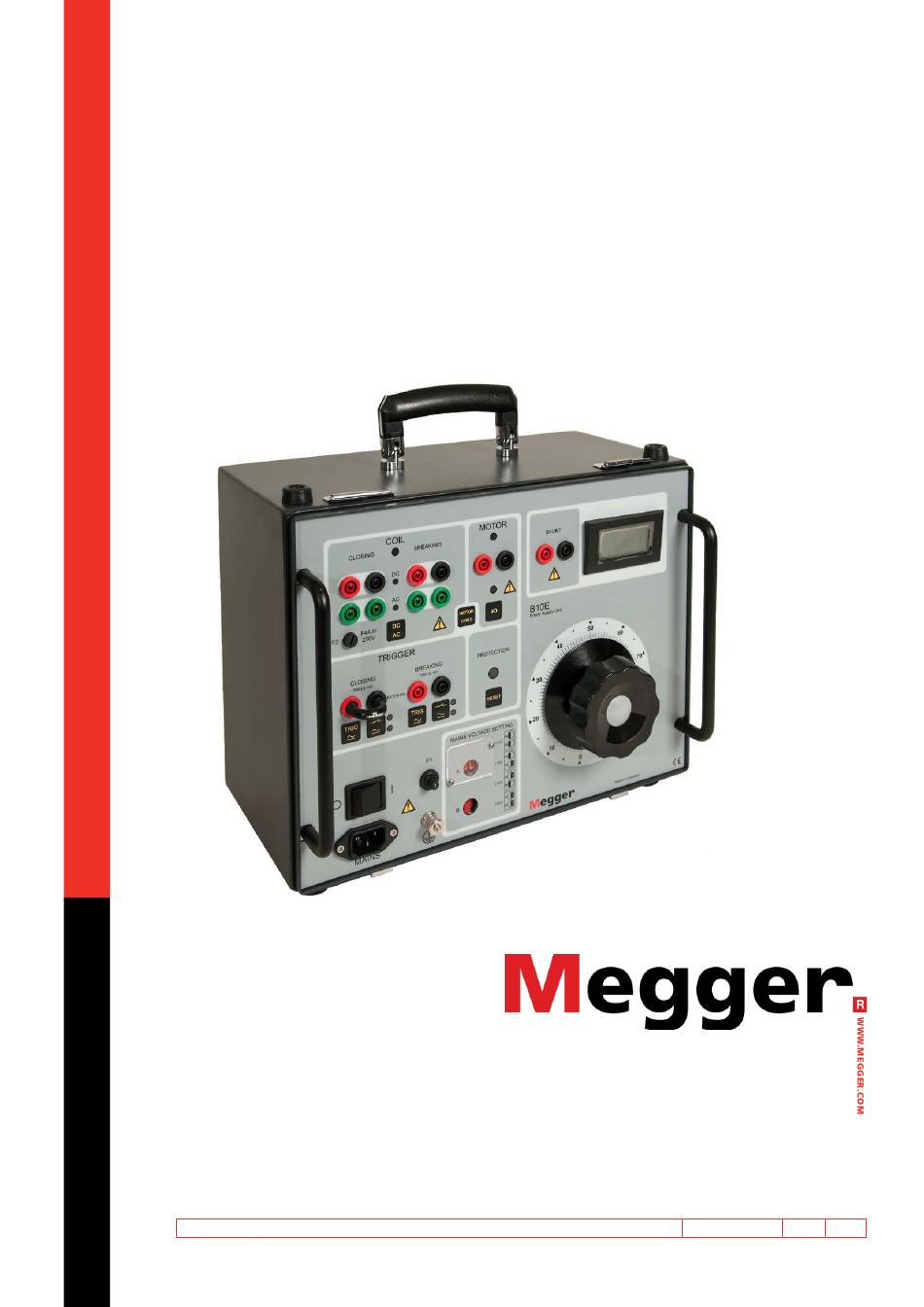

- Page 1 B10E Unité d’alimentation Manuel de l'utilisateur Imprimé N ZP-BG02F Doc. BG0172IF V04a 2019...
- Page 3 à titre informatif uniquement. La reproduction en intégralité ou en partie dans le but de créer du matériel et des logiciels utilisables pour d'autres produits que Megger Sweden AB est strictement interdite, sauf accord de licence écrit avec Megger Sweden AB.
- Page 4 Table des matières 1 Généralités ............. 6 1.1 Présentation ..........6 1.2 Entretien et assistance ........6 Coordonnées de contact ..........6 Liste de contrôle avant d'appeler / d'envoyer un e-mail pour obtenir de l'aide ..........6 Transport ..............6 2 Sécurité .............
- Page 5 ZP-BG02F...
- Page 6 1 GéNéRALITéS Généralités 1.1 Présentation 1.2 Entretien et assistance l'unité d’alimentation B10E est utilisée pour alimenter Pour obtenir une assistance technique, veuillez les bobines de disjoncteurs et les moteurs actionnant contacter votre représentant local ou adressez votre les ressorts lors d’une installation et/ou de la demande à...
- Page 7 1 GéNéRALITéS ZP-BG02F...
- Page 8 Attention, se référer au manuel Avant de connecter l'unité B10E, mettre son utilisateur. interrupteur général marche/arrêt sur OFF. Ne brancher l'unité B10E que sur des prises protégées contre les surcharges, 16 A maximum. Conducteur de terre de protection. Haute tension/courant élevé sur les bornes d'entrée et de sortie.
- Page 9 2 SéCURITé Attention Utilisez toujours des conducteurs sécurisés. N'utiliser que les cordons d'alimentation détachables autorisés pour l'unité B10E. Les câbles d'alimentation secteur doivent être calculés pour le courant maximum prévu pour cet équipement et doivent répondre aux normes IEC 60227 ou IEC 60245. Les câbles certifiés ou approuvés par un organisme de contrôle et...
- Page 10 3 TABLEAU DE COMMANDE Tableau de commande Sortie tension c.c. pour bobine Entrées pour signal de déclenchement extérieur d’enclenchement/déclenchement ou cavalier de mise en court-circuit Sortie tension c.a. pour bobine Déclenchement manuel par l’intermédiaire des d’enclenchement/déclenchement sorties pour bobines F2. Fusible 4 A pour la sortie c.a. Commutateur pour sélectionner la détection par contact sec ou contact mouillé...
- Page 11 4 MODE D’EMPLOI ZP-BG02F...
- Page 12 Avertissement mise en court-circuit étant donné que l’unité Si le courant de la bobine est inférieure à B10E est très souvent utilisée avec un analy- 50 mA, le 1 sec interruption automatique seur de disjoncteurs. ne fonctionne pas. Un danger potentiel Augmenter la tension jusqu’au niveau sou-...
- Page 13 Cause ture/Rupture). Utiliser les sorties appropriées DC ou AC. Raccorder le moteur actionnant L´appareil ne démarre Interrupteur général hors les ressorts de rupture à l'unité B10E, MO- service TEUR(7). Pas de tension à la sortie Le coupe-circuit de l'unité B10E automatique s´est...
- Page 14 5 SPéCIFICATIONS Spécifications CARACTÉRISTIQUES B10E Sorties pour bobines de déclenchements, CC Les caractéristiques techniques sont valables pour une tension Tension de sortie 24-300 V CC nominale d’entrée et une température ambiante de +25°C. Carac- Durée de charge Max 1 s (aux courants sur 50 mA) téristiques susceptibles de modifications sans préavis.
- Page 16 (C&DF) répondre aux besoins des clients dans le monde entier. ▪ Équipement de test de la résistance de l'isolation Megger est certifié conforme aux normes ISO 9001 et ▪ Équipement de test de lignes 14001. Megger est une marque déposée.
