PERCo IP-STILE KT-02.3 Manuel D'instructions page 19

Manuel d'instructions
8 INSTALLATION DU SYSTEME IP-STILE
8.1 Détails de l'installation du système IP-Stile
Lors de l'installation du système IP-Stile, observez les recommandations suivantes :
 Installer le caisson du système IP-Stile sur une surface plate et stable en béton
(béton BL400 ou plus) ou en pierre dont la largeur est plus de 150 mm;
 Aplatir la surface de manière que les points de fixation du caisson se trouvent dans
le même plan horizontal (à contrôler avec un niveau);
 Utiliser des éléments de renforcement (500×500×200 mm), si le caisson est installé
sur une surface moins solide;
 Faire le marquage des trous d'après le dessin 7;
 Contrôler la position verticale du bâti avec un fil à plomb ou un niveau;
 L'installation du tourniquet doit être confiée au moins à deux professionnels
qualifiés dans les travaux de montage et d'électricité ;
 Organiser une sortie de secours supplémentaire;
 Quand vous organisez une zone du passage, il faut prendre en compte le principe
du fonctionnement du mécanisme de retour des bras:
 la rotation d'un bras à plus de 60° le bras tourne dans la direction du
mouvement;
 à la rotation d'un bras à moins de 60° le bras tourne contre la direction du
mouvement (revient dans sa position initiale).

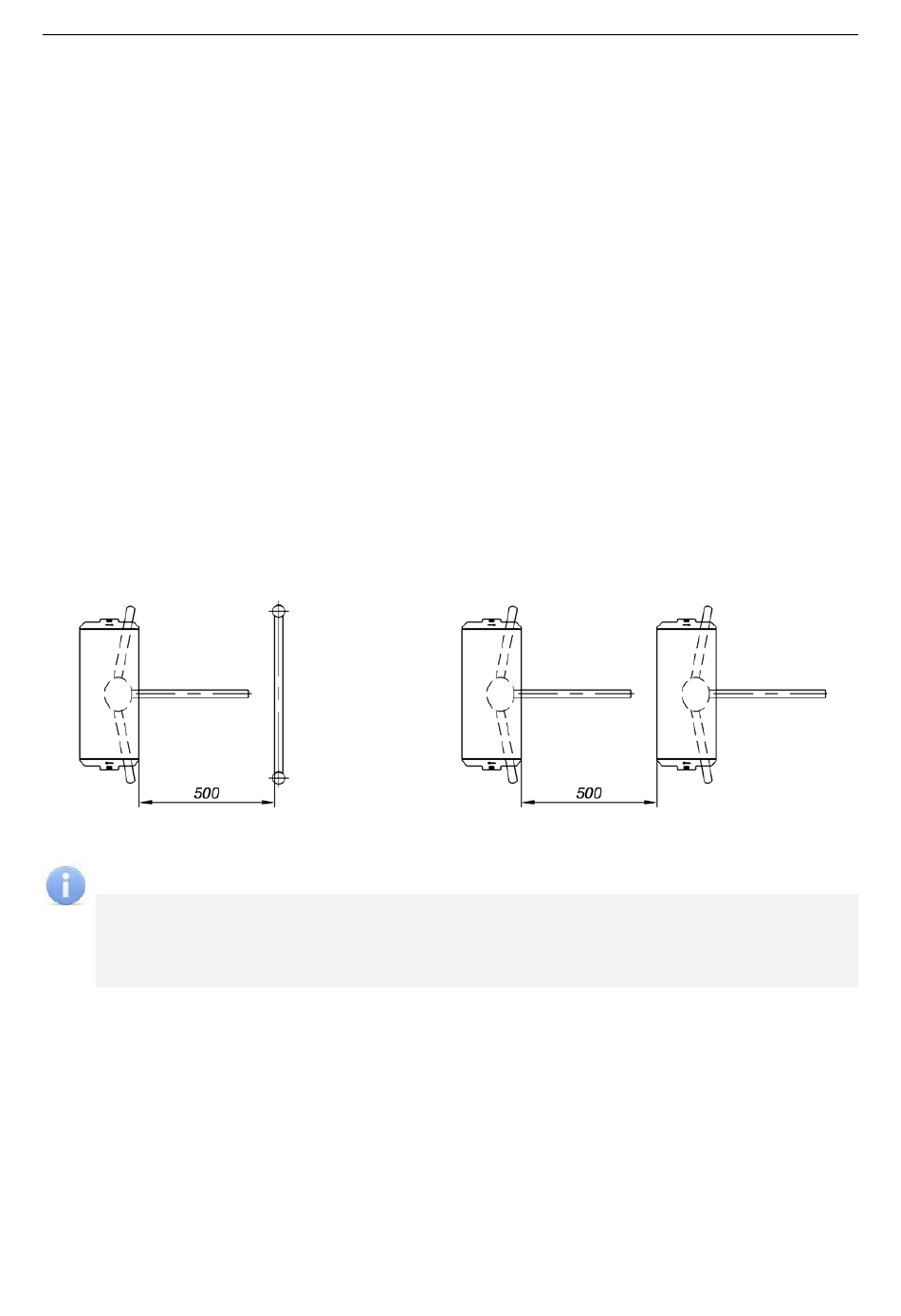

Dessin 6. Recommandations pour l'organisation de la zone du passage
Remarque :
Pour initialiser la rotation d'un bras, l'angle de rotation doit être plus de 60° (cette
valeur peut varier entre ±5°). Pour pouvoir enregistrer des passages, il faut organiser
la zone du passage de manière que l'angle de la rotation des bras lors du passage
soit au minium 70° (dessin 6).
8.2 Outils pour l'installation du système IP-Stile
 perforateur électrique ayant la puissance 1,21,5 kW;
 foret carbure Ø16 mm;
 perforateur pour le câblage;
 tournevis plat №2;
 tournevis plat №5, longueur 150 mm;
 tournevis en croix;
 clés à douille et plates : S17, S13, S10, S8, S7;
 niveau;
 mètre à ruban 2 m.
