Fortin EVO ALL Schéma D'installation

ALL
REGULAR & THAR-FOR3 INSTALLATION
INSTALLATION RÉGULIÈRE ET THAR-FOR3
ONLY COMPATIBLE WITH AUTOMATIC TRANSMISSION VEHICLES.
COMPATIBLE AVEC VÉHICULE À TRANSMISSION AUTOMATIQUE SEULEMENT.
VEHICLE
VEHICULES
FORD
Expedition Push-to-Start

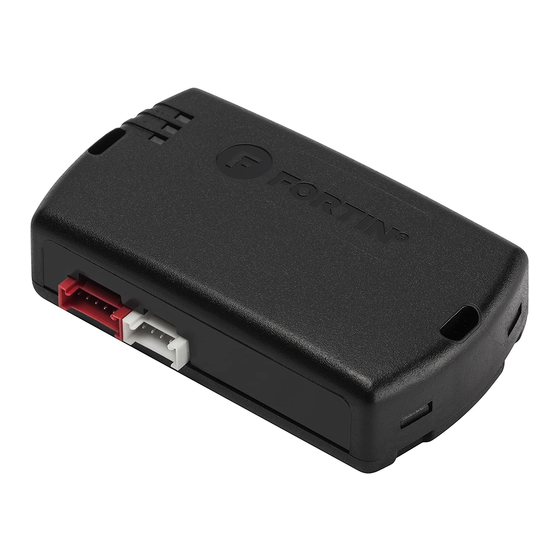

MODEL: EVO-ALL
DATE:02/2019
FORTIN.CA
2019
SN: 000000 00000
MADE IN CANADA
© 2018 ALL RIGHTS RESERVED
D'UN CONTACT DE CAPOT
NOTES
The vehicles OEM remote and SmartKey are
still operable during remote start.
The heated seats and rear defrost activate
**Heatd seats
automatically when it cold.
**Rear Defrost
The parking Lights at remote start only.
***Parking Lights
MANDATORY INSTALL | INSTALLATION OBLIGATOIRE
HOOD STATUS : THE HOOD PIN SWITCH MUST BE INSTALLED
* HOOD PIN
IF THE VEHICLE CAN BE REMOTE STARTED WITH THE HOOD OPEN,
SET FUNCTION A11 TO OFF.
CONTACT
STATUT DE CAPOT : LE CONTACT DE CAPOT, DOIT ÊTRE INSTALLÉ SI LE
DE CAPOT
VÉHICULE PEUT DÉMARRER À DISTANCE, LORSQUE LE CAPOT EST OUVERT,
PROGRAMMEZ LA FONCTION A11 À NON.
1 / 9
Page
ONLY COMPATIBLE WITH AUTOMATIC TRANSMISSION VEHICLES.
COMPATIBLE AVEC VÉHICULE À TRANSMISSION AUTOMATIQUE SEULEMENT.
Vehicle functions supported in this diagram (functional if equipped) | Fonctions du véhicule sup-
PUSH
START T
YEARS
ANNÉES
2018-2020 •
QR CODE ON THE LABEL
COMPATIBLE
MODULE
MANUFACTURED AFTER:
REQUIRED:
2019
MODULE
CODE QR SUR 'ÉTIQUETTE
COMPATIBLE
REQUIS:
FABRIQUÉ APRÈS: 2019
Program bypass option:
Programmez l'option du contournement:
IF THE VEHICLE IS NOT EQUIPPED
WITH FUNCTIONAL HOOD PIN:
SI LE VÉHICULE N'EST PAS ÉQUIPÉ
FONCTIONNEL:
REV.: 20230216
ADDENDUM - SUGGESTED WIRING CONFIGURATION
portées dans ce diagramme (fonctionnelles si équipé)
• • • • •
To add the firmware version and the options, use the
FIRMWARE VERSION
FLASH LINK UPDATER or FLASH LINK MOBILE tool,
VERSION LOGICIELLE
58.[02]
MINIMUM
UNIT OPTION
OPTION UNITE
C1
D6
A11
OFF
NON
La télécommande d'origine du véhicule et la clé intélligente reste
fonctionnel même si le démarreur est engagé.
Les sièges chauffants et le dégivrage arrière s'activent
automatiquement lorsqu'il fait froid.
Les feux de stationnement s'activent au démarrage à distance
seulement.
Notice: the installation of safety
elements are mandatory. The hood pin
is an essential security element and
A11
OFF
must be installed.
NON
Notice: l'installation des éléments de
sécurité est obligatoire. Le contact de
capot est un élément de sécurité
essentiel et doit absolument être
installé.
GUIDE # 97031
ADDENDA - SCHÉMA DE BRANCHEMENT SUGGÉRÉ
• • • • • • •
sold separately.
Pour ajouter la version logicielle et les options,
utilisez l'outil FLASH LINK UPDATER
ou FLASH LINK MOBILE, vendu séparément.
DESCRIPTION
OEM Remote status (Lock/Unlock)
monitoring
Suivi des status (Verrouillage/Déverrouil-
lage) de la télécommande d'origine
Push-to-Start
Push-to-Start
Hood trigger (Output Status).
Contact de capot (état de sortie).
THIS MODULE MUST BE INSTALLED BY A
QUALIFIED TECHNICIAN. A WRONG
CONNECTION CAN CAUSE PERMANENT
DAMAGE TO THE VEHICLE.
CE MODULE DOIT ÊTRE INSTALLÉ PAR
UN TECHNICIEN QUALIFIÉ, TOUTE
ERREUR DANS LES BRANCHEMENTS
PEUT OCCASIONNER DES DOMMAGES
PERMANENTS AU VÉHICULE.
• • • •
