Zennio KES Plus Document Technique page 2

SPÉCIFICATIONS ET CONNEXIONS AUX SYSTÈME ÉLECTRIQUE
CONCEPT
Nombre de phases ou lignes
Rang de mesure de la tension
Rang de mesure du courant
Méthode de mesure du courant
Mode de connexion
Section de câble
Transformateur de courant Zennio (Références)
Relation de transformation (nombre de spires)
(2)
Précision
(1)
Il n'est pas permis de modifier la longueur du câble des transformateurs de courant (il n'est pas permis de les couper ni de les raccorder).
(2)
Précision de puissance active avec un facteur de puissance compris entre 0,75 et 1 avec transformateurs de courant Zennio.

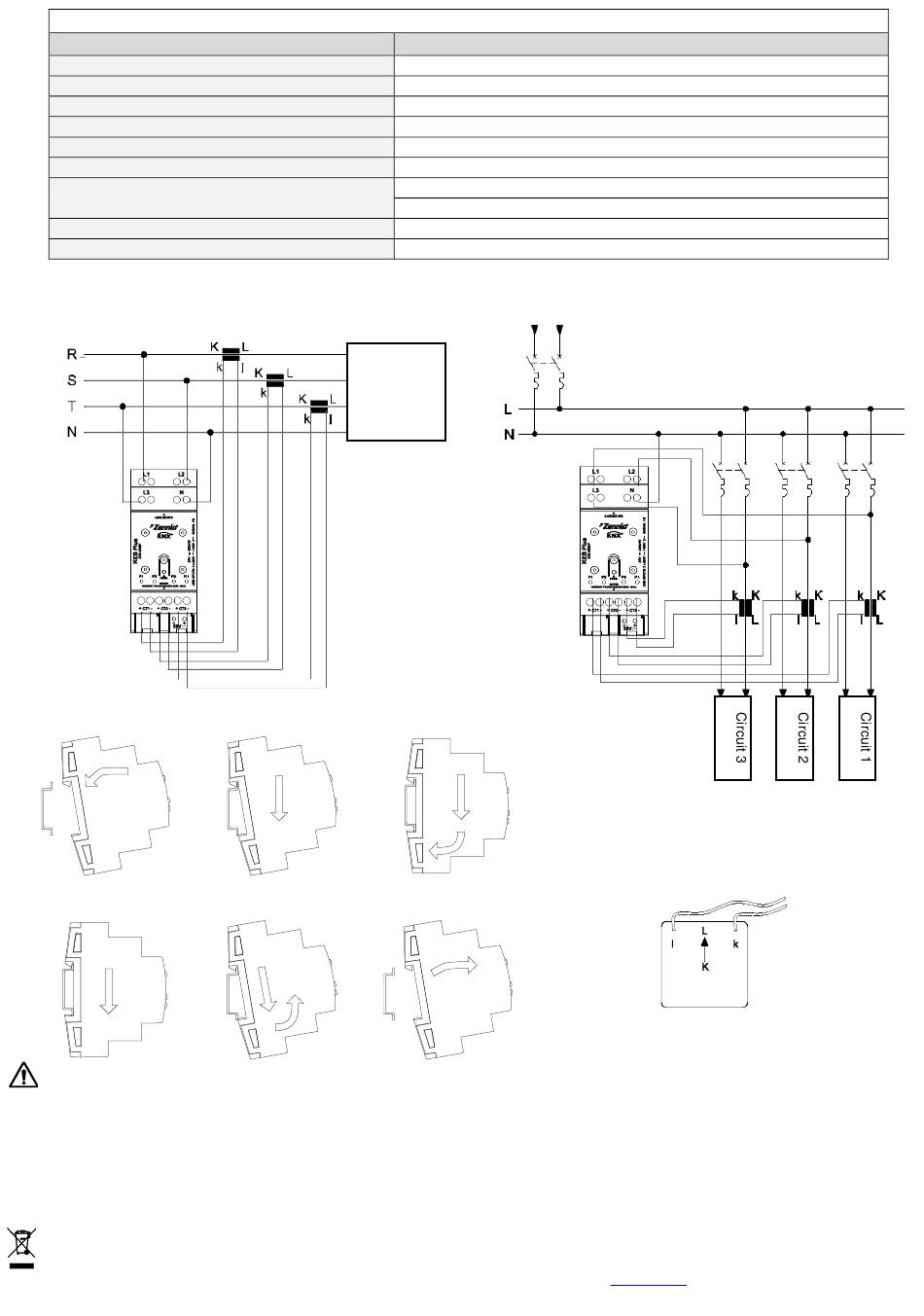

SCHÉMA DE CÂBLAGES*
Tryphasique avec neutre
* Pour d'autre type de connexion consulter le manuel.
Fixer le dispositif sur le rail DIN:
Fixer le dispositif sur le rail DIN:
INSTRUCTIONS DE SÉCURITÉ
• Le dispositif doit être installé uniquement par des techniciens qualifiés en suivant les règles et normes exigées dans chaque pays.
• Il ne faut pas brancher la tension du réseau ni d'autres tensions externes sur aucun point du bus KNX; cela pourrait compromettre la
sécurité électrique de tout le système KNX. L'installation doit compter avec une isolation suffisante entre la tension du réseau (ou
auxiliaire) et le bus KNX ou les conducteurs des autres éléments accessoires qu'il pourrait y avoir.
'
• L
installation doit être dotée d
sécurité celui-ci doit être ouvert avant de manipuler le dispositif.
• Une fois le dispositif installé (dans l'armoire électrique ou une boîte à encastrer), il ne doit pas être accessible depuis l'extérieur.
• Ne pas exposer cet appareil à l'eau, ni le couvrir avec des vêtements, papiers ou autre durant son fonctionnement.
• Le symbole RAEE indique que ce produit contient des composants électroniques et doit être éliminé de façon adéquate en suivant
les instructions indiquées dans la page http://zennio.com/normativa-raee.
© Zennio Avance y Tecnología S.L.
DESCRIPTION
3
110/230VAC @ 50/60Hz
Entre 0,03 et 120A
Induction électromagnétique
Bornier à vis
0,5mm
ZN1AC-CST60 (Accessoire Zennio)
(1)
ZN1AC-CST120 (Accessoire Zennio)
(1)
Np:Ns=1:3000
1%
Consomma
tion ou
production
l
à mesurer
'
un dispositif qui assure un sectionnement omnipolaire. Un disjoncteur de 10A est conseillé. Par
Édition 3
2 2
à 2,5mm (26-12 AWG)
Pour plus d'information www.zennio.fr
Monophasique
Détail du transformateur de courant
(partie inférieure)
CTx - (Noir)
CTx + (Blanc)
Page 2 / 2
