SPÉCIFICATIONS
TENSION D'ALIMENTATION : 12 à 24 V CA OU CC
COURANT DE FONCTIONNEMENT : 250 mA MAXIMUM
GAMME DE TEMPÉRATURES EN FONCTIONNEMENT : - 40 à + 149 °F
FRÉQUENCE : 315 MHz
AVERTISSEMENT
CAPACITÉ DE COUPURE DU RELAIS : 1 A à 24 V CA OU CC
Cet appareil est en conformité avec la section 15 de la
réglementation de la FCC et les Règlements d'Industrie Canada.
ATTENTION
Son fonctionnement est soumis aux deux conditions suivantes :
(1) Ce dispositif ne doit pas causer d'interférence nuisible et (2) il
ne doit accepter aucune interférence reçue, incluant une
interférence qui pourrait causer un fonctionnement indésirable.
Des modules mémoires amovibles et des un modulateur HF sont
intégrés à ce produit. Le cavalier J2 doit rester dans la position par
défaut sauf avis contraire. IL N'EXISTE AUCUNE AUTRE PIÈCE
SUSCEPTIBLE D'ÊTRE RÉPARÉE.
T A B L E D E S M A T I È R E S
DESCRIPTION
Instructions de montage pour le STAR450 . . . . . . . . . . . . . . . . .1
Programmation du STAR450 . . . . . . . . . . . . . . . . . . . . . . . . . .2-3
Problèmes et solutions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Connexions électriques du STAR450 . . . . . . . . . . . . . . . . . . . . . .4
Caractéristiques du STAR450 . . . . . . . . . . . . . . . . . . . . . . . . . . .4
I N S T R U C T I O N S D E M O N T A G E P O U R L E S T A R 4 5 0
Emplacement : Sélectionnez un emplacement commode près de
l'appareil contrôlé par le STAR450. Pour une performance
optimale, le STAR450 doit être monté à « portée de vue » de
l'emplacement souhaité pour la transmission. Évitez de monter le
STAR450 dans ou sur un boîtier métallique. Si cela n'est pas
possible, nous recommandons d'installer l'ensemble optionnel
d'extension de l'antenne (86LM) pour de meilleurs résultats.
Reportez-vous au montage de l'antenne à distance pour une
installation correcte.

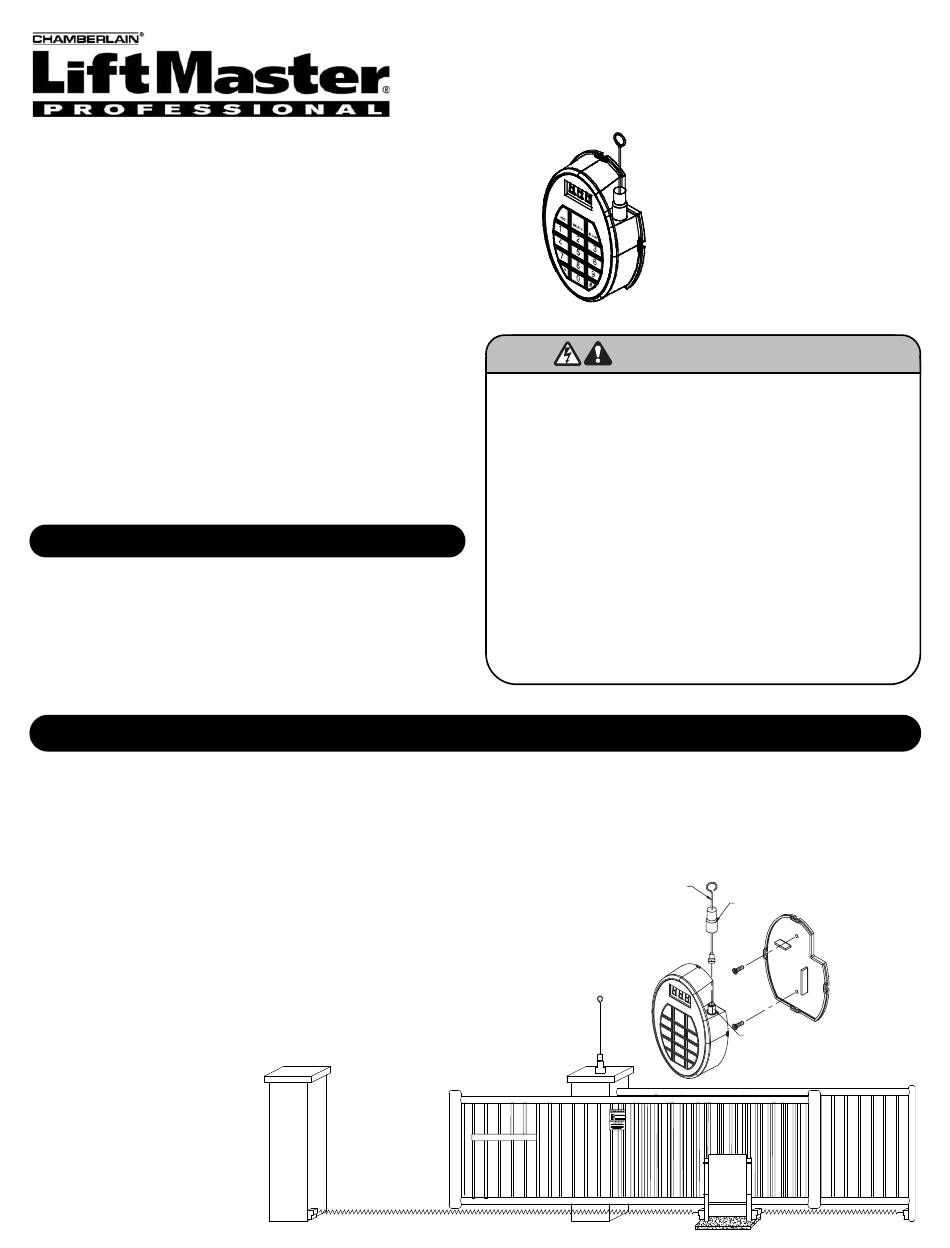

Montage du récepteur : Montez la plaque arrière sur la surface
choisie en utilisant des vis n° 6 (non fournies). Les vis utilisées
dépendront du type de montage. (Reportez-vous à la figure 1
pour les emplacements des orifices de montage du récepteur).
Effectuez les branchements des fils électriques à l'appareil. Fixez
l'appareil à la plaque arrière par pression.
Montage de l'antenne directe :
Installez l'antenne fournie sur le
connecteur d'antenne du
STAR450 en tournant le
connecteur dans le sens horaire.
Faites glisser le capuchon de
raccord vers le bas jusqu'au joint
torique, recouvrant ainsi les
ferrures de l'antenne.
STAR
AVERTISSEMENT
(- 40 à + 65 °C)
Pour éviter d'éventuelles blessures graves ou mortelles par
suite d'une décharge électrique :
• Vérifiez que l'alimentation électrique n'est pas connectée
AVANT d'installer le récepteur. Pour éviter d'éventuelles
blessures graves ou mortelles par suite de la chute d'une
porte de garage :
• TOUJOURS mettre les télécommandes hors de la portée des
enfants. NE JAMAIS permettre aux enfants d'utiliser ou de
jouer avec les télécommandes.
• Actionner la porte UNIQUEMENT lorsqu'on la voit clairement,
PAGE
qu'elle est bien réglée et que rien ne gêne la course de la
porte.
• TOUJOURS garder la porte de garage en vue jusqu'à sa
fermeture complète. NE JAMAIS laisser quelqu'un passer par
une porte de garage qui se ferme.
Montage de l'antenne à distance : Utilisez l'ensemble optionnel
d'extension de l'antenne 86LM pour monter l'antenne à distance
aussi haute et éloignée que possible du métal pour obtenir la
meilleure portée radio (Figure 2). Contactez le service à la
clientèle de LiftMaster au : 1-800-528-2806 pour commander le
modèle 86LM.
Figure 2
TM
450-315 SANS FIL
CONTRÔLE D'ACCÈS
RÉCEPTEUR
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
Antenne
Figure 1
Capuchon de raccord
Connecteur d'antenne
