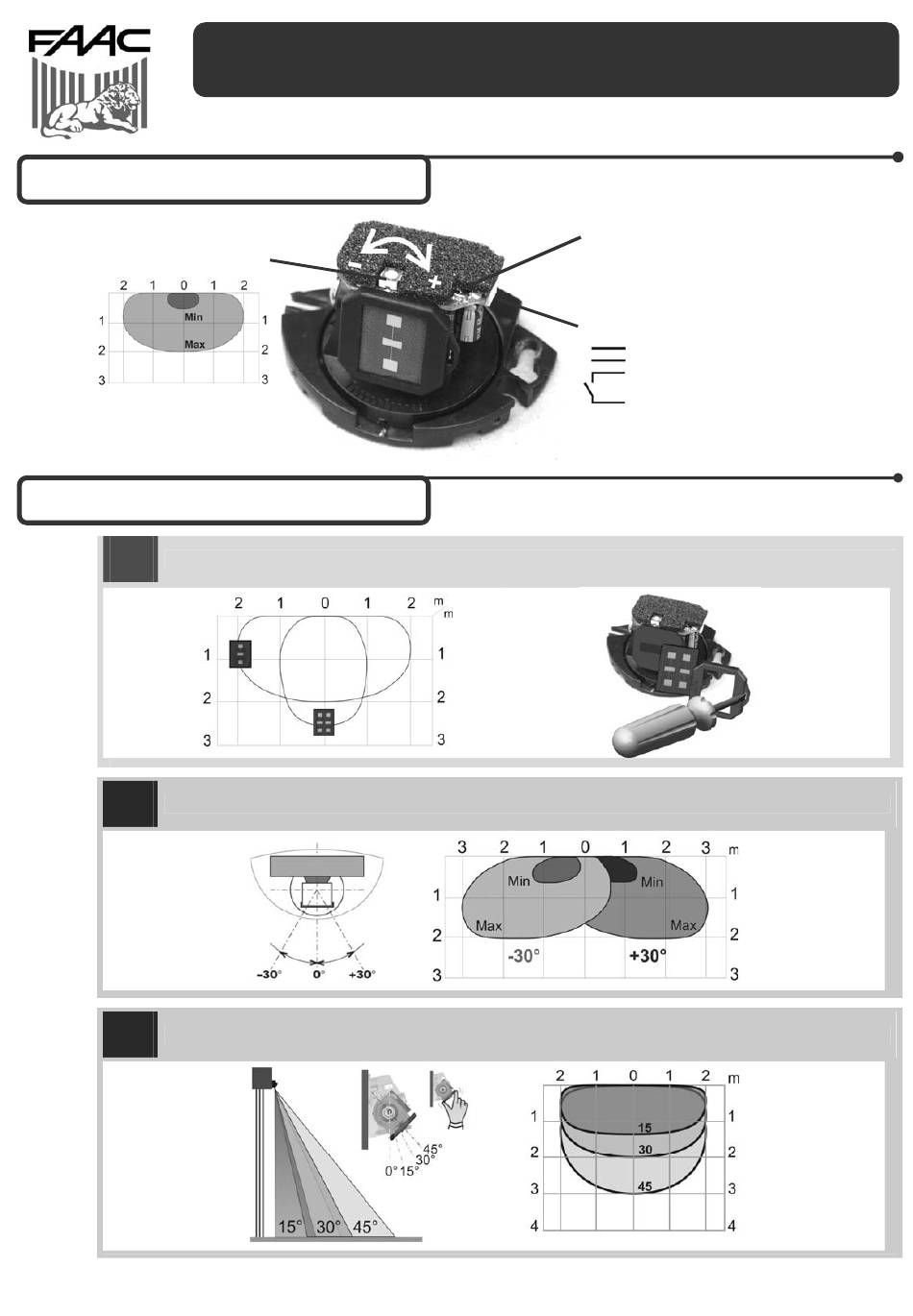

FAAC XM100 Manuel D'utilisation

1 Informations générales
POTENTIOMETRE
DE SENSIBILITE
Angle latéral de l'antenne : 30°
Hauteur d'installation : 2.2m
2 Réglages mécaniques
1
La largeur du lobe de détection: choix de l'antenne
2
L'angle latéral de l'antenne planaire détermine la position du lobe de détection
3
L'angle vertical de l'antenne planaire détermine la profondeur du lobe de détection

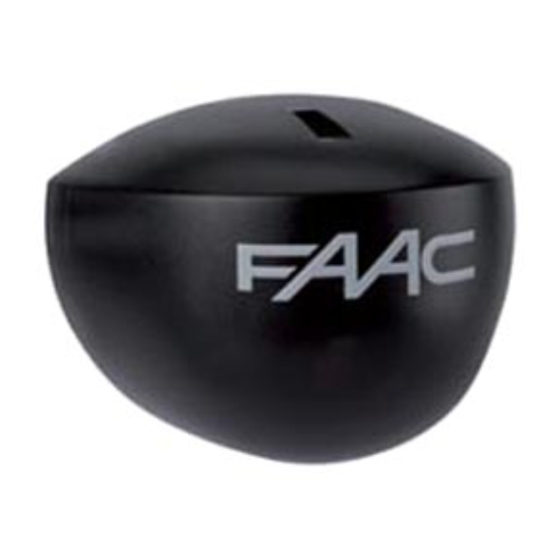

DETECTEUR DE MOUVEMENT UNIVERSEL POUR PORTES AUTOMATIQUES
XM100
MANUEL D'UTILISATION
LED
- clignote pendant quelques secondes après la mise
sous tension du détecteur
- s'allume dès que le détecteur détecte un mouvement.
WIRING
VERT Alimentation
BRUN Masse
BLANC Contact de sortie 1
JAUNE Contact de sortie 2
+12V-24V
0V
NO
COM
1/2
