9-4 Visualisation sur CellLog 8S des déclenchements d'alarme du dernier
enregistrement
- A partir du menu du moniteur, appuyez sur <▲> et <▼> en même temps pour entrer dans
le menu de visualisation des points de données
- la recherche des données s'effectuée à partir du dernier "Starting logging" et, "Stop
logging!" avec visualisation des points d'alarme durant cette période , le défilement se fait
avec le bouton "MENU". Presser le bouton "MENU" pendant plus de 3 secondes pour revenir
sur le menu normal du moniteur
Les données du dernier enregistrement à visualiser sur CellLog 8S seront conservées
jusqu'au prochain enregistrement.
Si la durée d'enregistrement était supérieure à la durée programmée, il y aura l'affichage
clignotant d'une alarme T_OVER avec le temps sur le coin supérieur droit de l'écran
10 Fonctionnement de l'alarme
Si CellLog-8S détecte des événements d'alarme (voir Paramètres de déclenchement d'alarme
en P11 ), ceux-ci peuvent se transmettre suivant les méthodes suivantes :
1 Un bip est émis toutes les 4 secondes sur CellLog 8S (si Tone alarme est sélectionné,
voir P13-1 ).
2. La ou les cellule(s) en alarme rappelle(nt) les éléments déclencheurs programmés sur
les tensions et la durée ( LOW, ―OVER, ―DIFF, ―T_OVER )
3. L'alarme peut être connectée et reportée sur un module externe.
Informations sur le signal de sortie

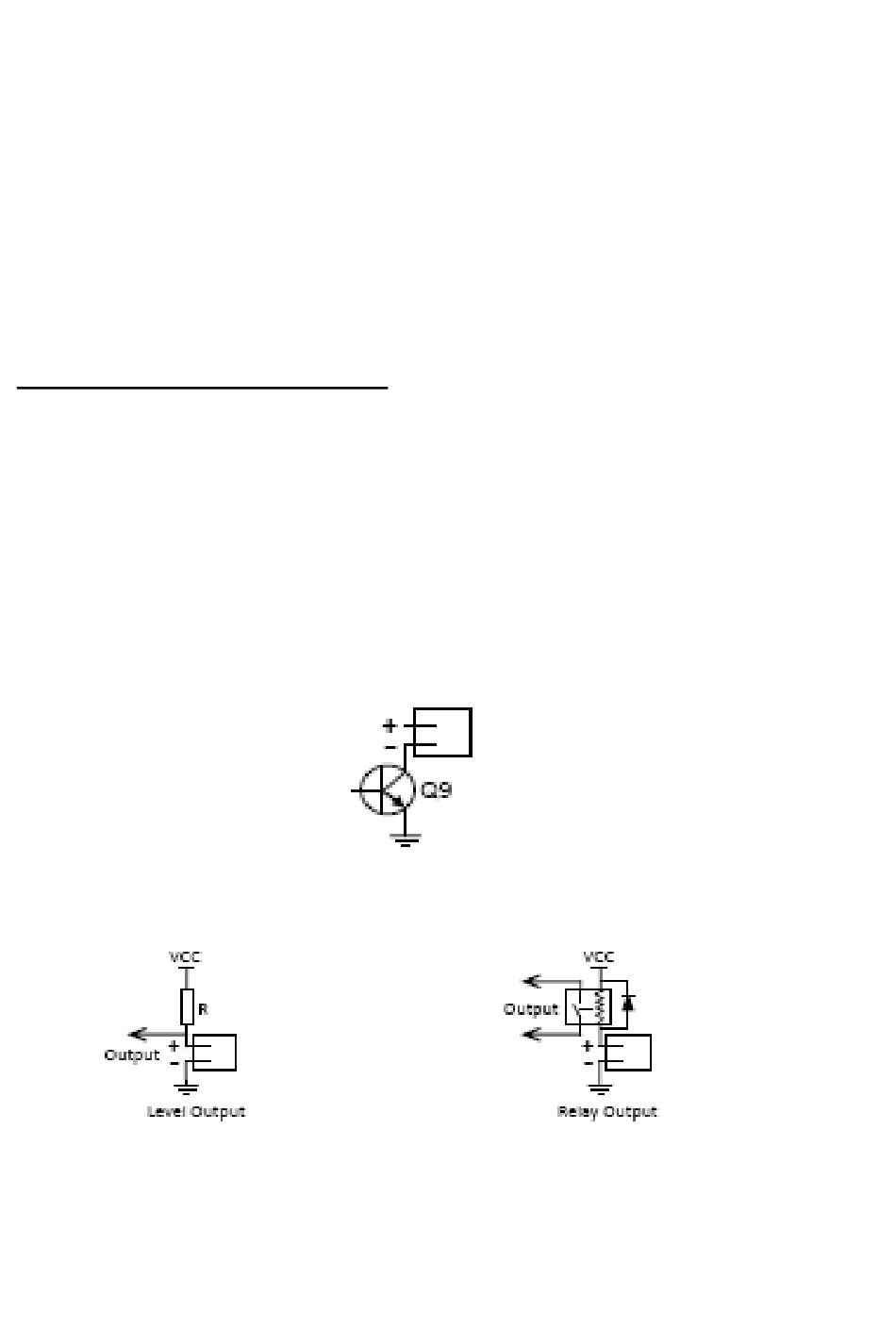

La sortie est sur collecteur ouvert, comme le montre ci-dessous.
Tension max 50V
Intensité max 500mA
Montages typiques
Sortie ALM CellLog
Sortie ALM CellLog
9/22
Sortie ALM CellLog
Sideral System
