6 Connexion électrique
Classe de tension décisive (DVC) indiquée pour les ports
Nom du Port
Sortie CA
Entrée CC
Port COM&SYS COM
RS485&USB
6.1 Sécurité
Danger pour la vie à cause de tensions mortelles!
Des tensions élevées pouvant provoquer des chocs électriques sont
présentes dans les parties conductrices de l'onduleur. Avant
d'effectuer tout travail sur l'onduleur, déconnectez l'onduleur des
côtés CA et CC.
Danger d'endommagement des composants électroniques par
décharge électrostatique.
Prenez les précautions ESD appropriées lors du remplacement et de
l'installation de l'onduleur.
Avertissement
6.2 Câblage de la sortie CA
Ø
Vous devez installer un disjoncteur monophasé séparé ou une
autre unité de déconnexion de la charge pour chaque onduleur
afin de garantir que l'onduleur peut être déconnecté en toute
sécurité sous charge.
NOTE :
L'onduleur a pour fonction de détecter le courant résiduel et de se
Avertissement
protéger contre le courant résiduel.Si votre onduleur doit être équipé
d'un disjoncteur AC qui a la fonction de détecter le courant résiduel,
vous devez choisir un disjoncteur AC avec le courant résiduel
nominal plus de 300mA.
Vous devez installer un disjoncteur monophasé séparé ou une autre unité de
déconnexion de la charge pour chaque onduleur afin de garantir que l'onduleur peut
être déconnecté en toute sécurité sous charge.
Nous vous suggérons de choisir le courant nominal du disjoncteur AC dans ce tableau:
MIN 2500 TL-XE
MIN 3000 TL-XE
MIN 3600 TL-XE
MIN 4200 TL-XE
MIN 4600 TL-XE
MIN 5000 TL-XE
MIN 6000 TL-XE
17
Classe
C
C
A
A
16A/230V
16A/230V
20A/230V
25A/230V
25A/230V
32A/230V
32A/230V

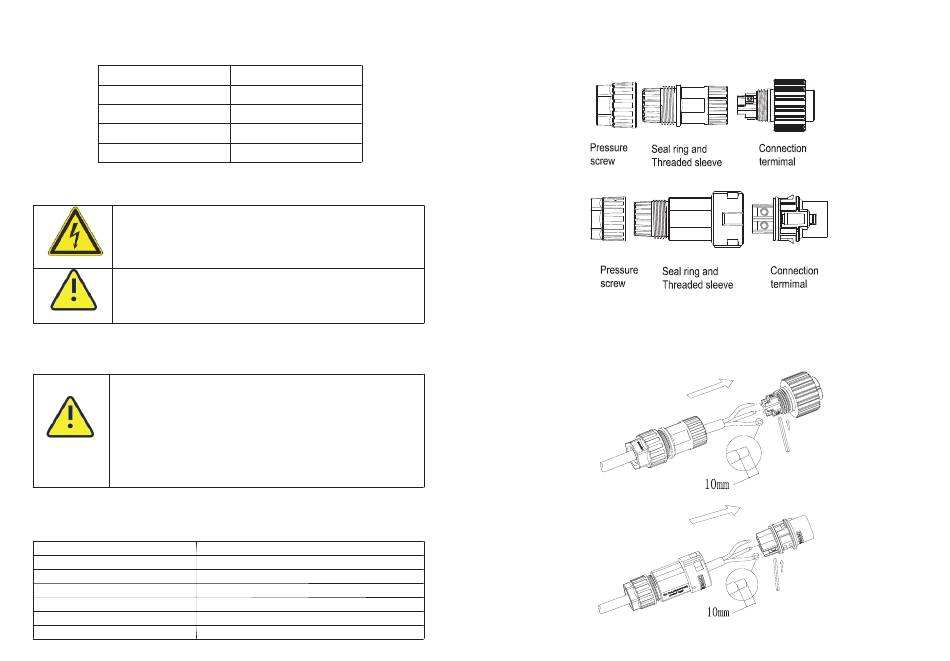

L'étape du câblage CA:
1.Désinstallez les parties de la fiche de connexion CA du sac d'accessoires.
2.Insérez le câble dénudé et nu à travers la vis de pression, la bague d'étanchéité, le
manchon fileté en séquence, insérez les câbles dans la borne de raccordement selon les
polarités indiquées sur celle-ci et serrez les vis fermement. Essayez de retirer le câble
pour vous assurer qu'il est bien connecté.
18
