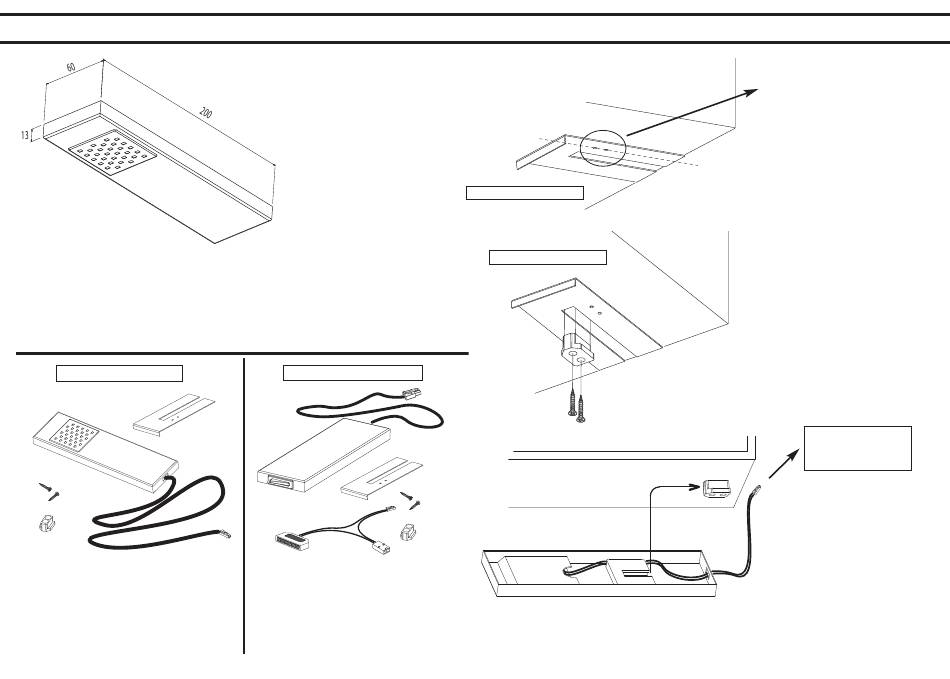

M o n t a g e S p o t L E D é c l a i r a g e s o u s m e u b l e h a u t
Profil LED rectangulaire finition inox brossé. Fixation invisible fournie.
Utiliser le convertisseur T10LED (de 1 à 15 W).
Possibilité de commander les Leds à l'aide d'un interrupteur profil inox brossé.
Pièces nécessaires à cette application
Eclairage LED "Profil"
Gabarit
de pose
Fixation
+ 2 Vis
Spot Inox Brossé :
L9060
Interrupteur :
L9062
Profil rectangulaire
4 W - 12 V DC
Interrupteur "Profil"
Câble de raccordement
"interrupteur"
Sous meuble haut
Sous meuble haut
Gabarit
de pose
Fixation
+ 2 Vis
Etape 1 - Les 2 trous
réalisés dans le gabarit
permettent
d'effectuer le
positionnement de la
fixation.
Etape 2 - Vous pouvez
également visser
directement la fixation en la
positionnant comme
ci-contre.
Etape 3 - Une fois la
fixation mise en place, vous
pouvez retirer le gabarit.
Vers le boîtier de
connexion du
convertisseur.
Etape 4 - Positionner le
spot LED en faisant
coulisser l'encoche
intérieure dans la fixation.
Bien prendre garde à ne pas
endommager les câbles lors
de l'installation.
