Sommaire des Matières pour DITEC AVF3

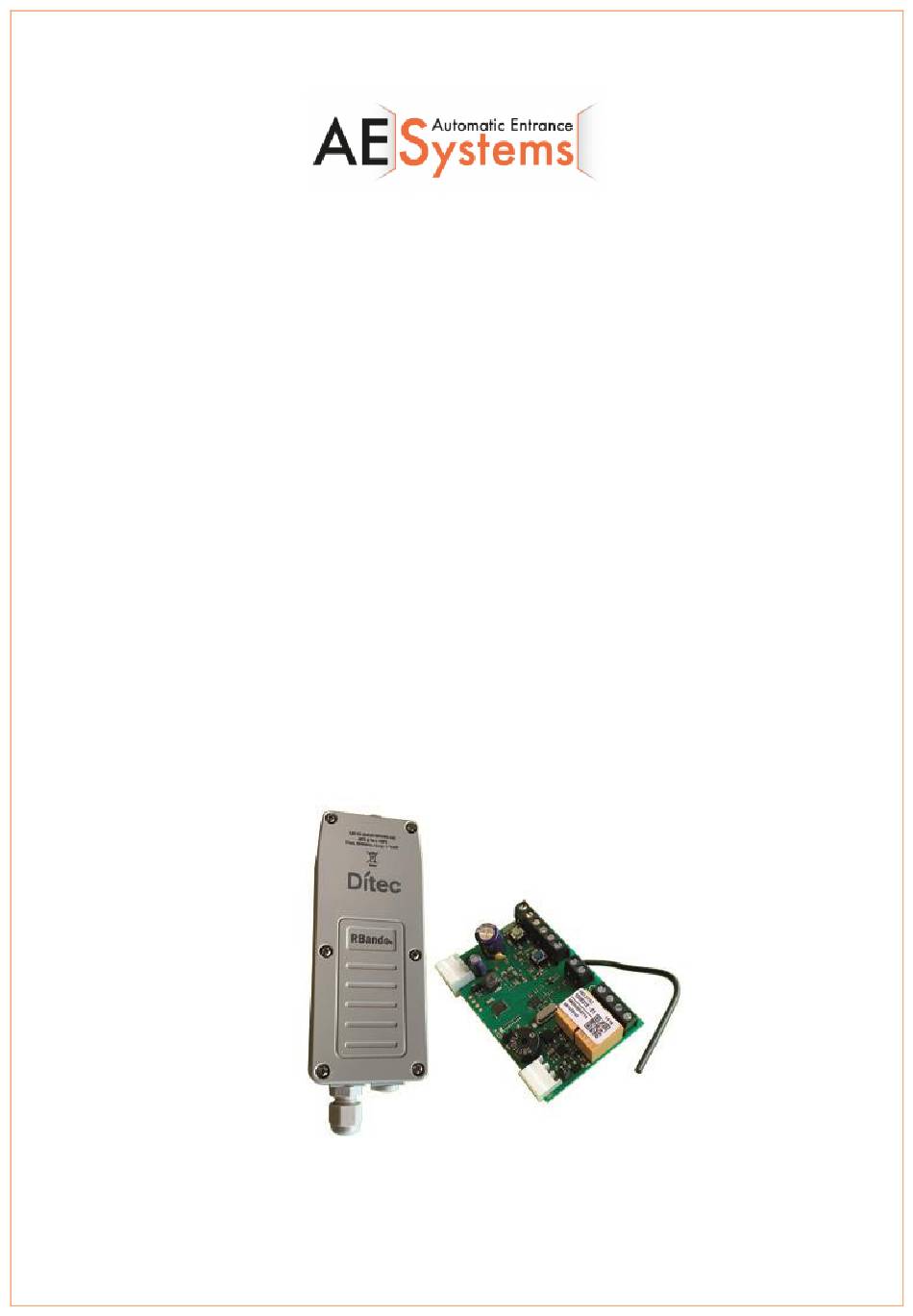

- Page 1 Mode d'emploi de l'émetteur et du récepteur radio AVF3 en combinaison avec la liste des contacts avec contact mécanique.
-
Page 2: Technische Info
Introduction : Le système de transmission sans fil AVF3 est conçu pour les applications de portes et portails résidentiels, commerciaux et industriels où une bande de contact est utilisée. Le signal de sécurité est transmis sans fil. Le récepteur connecté au panneau de contrôle surveille en permanence l'état des émetteurs connectés à... -
Page 3: Diffuseur ( Avf3T )
2. Diffuseur ( AVF3T ) Description des contacts : Entrée 2 liste de contacts Entrée 1 liste de contacts Non applicable pour la liste des contacts d'installation Description du stand DIP-SWITCHES : Entrée 1 DIP 1 DIP 2 Bande de contact avec résistance 8K2 Contact de sécurité... -
Page 4: Description Emetteur Led-Signal
Entrée 2 DIP 3 Bande de contact avec résistance 8K2 Contact de sécurité normalement fermé Attention ! Si aucune connexion n'a été établie avec INPUT 2, toujours désactiver le DIP3. Description Emetteur LED-SIGNAL : Les LEDs indiquent l'état des entrées 1 et 2 : Status LED Connexion et fonctionnement corrects de la liste de contacts... -
Page 5: Récepteur ( Avf3R )
Récepteur ( AVF3R ) Description des contacts : Relais 2 NC contact Relais 1 NC contact Antenne Saisir la liste des contacts Saisir la liste des contacts Test de sécurité : Passez outre le contact 1 - 41 pour désactiver le test de sécurité. -
Page 6: Description Récepteur Led Signal
Description Récepteur LED SIGNAL : Les LEDs indiquent l'état de la liste de contacts sur le relais 1 ou 2 : Relais 1 Liste d'allumage sur le relais 1 Fonctionnement normal enfoncé ou non connecté Relais 2 Liste d'allumage sur le relais 2 Fonctionnement normal enfoncé... -
Page 7: Programmation
Programmation L'émetteur et le récepteur peuvent être programmés l'un au-dessus de l'autre selon quatre modes différents. MODE 1 : La liste des contacts à l'entrée 1 de l'émetteur contrôle le relais 1 du récepteur. 1- Appuyez sur la touche PROG du récepteur jusqu'à ce que le voyant R1 s'allume. 2- Appuyez sur la touche PROG de l'émetteur 3- Un bip sonore retentit, ce qui signifie que la programmation a été... -
Page 8: Systemcheck
MODE 4 : La liste des contacts à l'entrée 1 de l'émetteur contrôle le relais 1 du récepteur - La liste des contacts à l'entrée 2 de l'émetteur contrôle le relais 2 du récepteur. 1- Appuyez sur le bouton PROG du récepteur jusqu'à ce que les voyants R1 et R2 clignotent 2- Appuyez sur la touche PROG de l'émetteur 3- Un bip sonore retentit, ce qui signifie que la programmation a été... - Page 9 Quel bip Nombre de Quel bip Nombre de Solution entendez-vous fois que la entendez-vous fois que la LED lorsque vous LED CHECK lorsque vous CHECK appuyez sur la s'allume appuyez sur la s'allume liste de Puissance du liste de Puissance du contacts ? signal Cause contacts ?
- Page 10 Tableau d'affichage SIGNALS LED R1/R2 ATTEST Beeps Produit Bericht/Probleem Oplossing AVF3T Détection des listes de Regardez si la contacts LED IN1/IN2 de l'AVF3T s'allume lorsque vous appuyez sur la touche PROG. AVF3R Détection de la liste de Confirmer la contacts 8K2 sur IN1/IN2 liste de contacts à...
