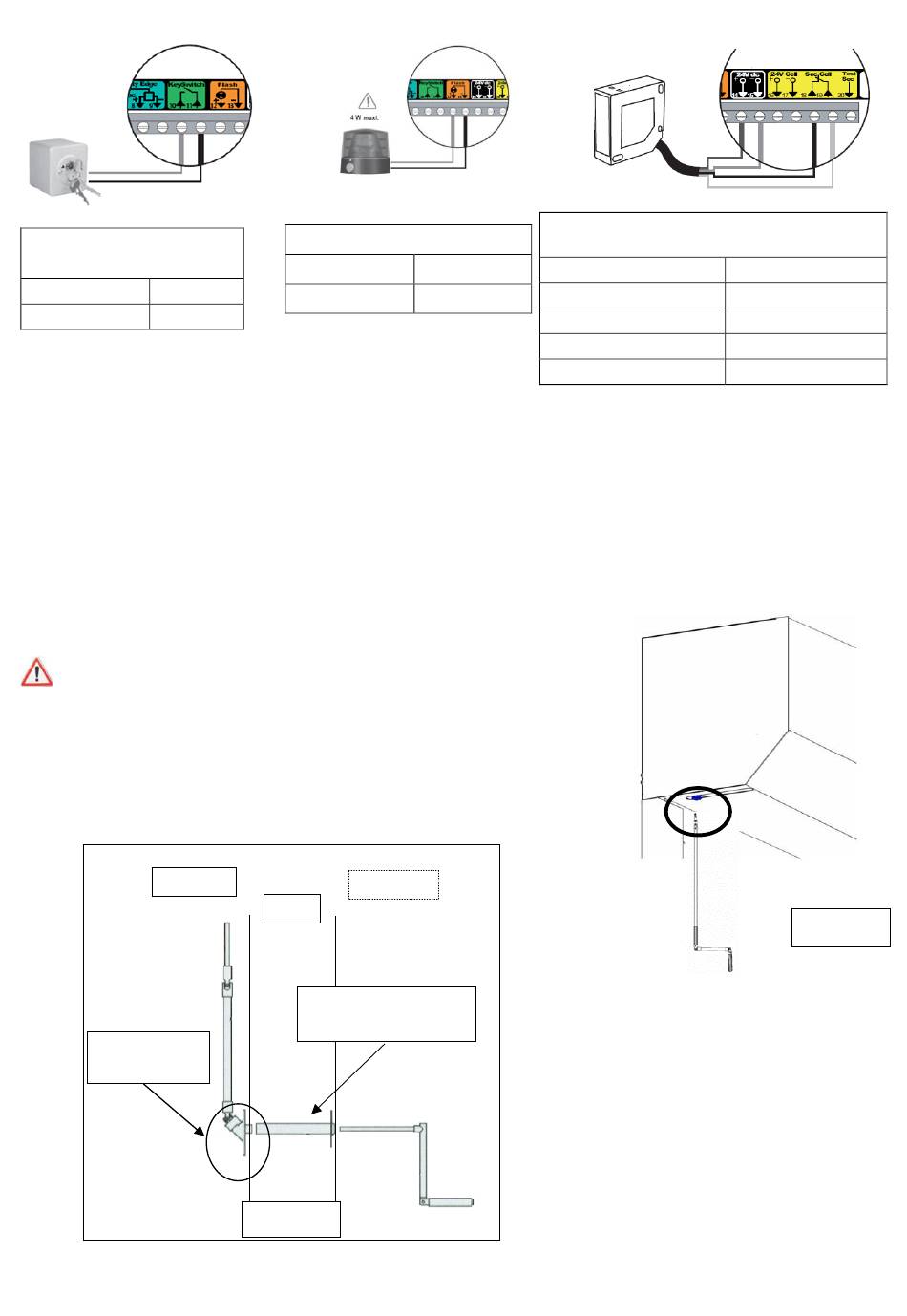

Branchement contacteur
à clé
Fil non fourni Borne 10
Fil non fourni Borne 11
Test de fonctionnement :
Les fins de course de la porte de garage ont été réglées en
usine.
Vérifier le sens de rotation, si le sens est inversé appuyer sur le bouton stop de l'armoire jusqu'au
mouvement de la porte.
Sortir du mode réglage :
Appuyer sur le bouton PROG de l'armoire jusqu'au mouvement de la porte de garage, le voyant s'éteint : la
porte de garage est réglée.
Avant de fixer la tôle de capotage du caisson, se reporter au chapitre 11 CHECK-LIST FIN DE POSE page
11.
8. SORTIES DE SECOURS
TEST A FAIRE HORS ALIMENTATION
Vous disposez d'une sortie de secours dans laquelle vous pouvez
➢
engager la manivelle de secours, tige fixée au moteur (Figure 3)
➢ Vous disposez de la manœuvre de secours par l'extérieur avec
traversée de mur protégée par une plaque avec serrure à clé
(Figure 4)
Intérieur
Cardan
double
+goupille
Documents et photos non contractuels. Nous nous réservons le droit de modifier à tout moment les caractéristiques esthétiques et techniques de ces produits
Branchement feu clignotant
Fil non fourni Borne 12
Fil non fourni Borne 13
Extérieur
Mur
Tube avec cylindre à
clé (placé dans le mur)
Figure 4
NP051 – Avril 2022
Branchement cellules reflex
Enlever le pont entre les bornes 18 et 19
Gris
Marron
Bleu
Noir
Blanc
Ne pas brancher
Borne 14
Borne 15
Borne 18
Borne 19
Figure 3
