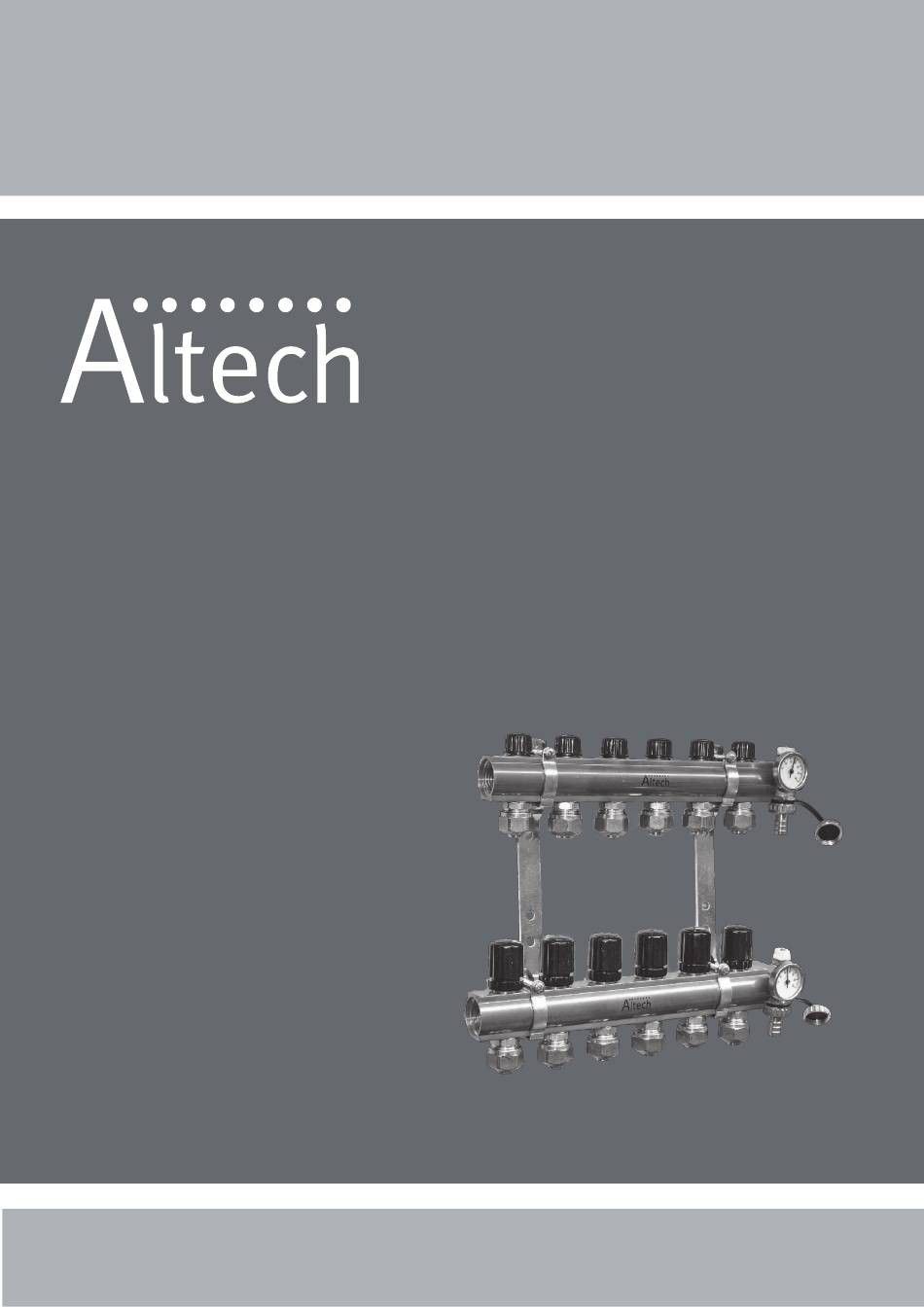

- Page 1 COLLECTEUR DE DISTRIBUTION PLANCHER CHAUFFANT AF7035 50.1”X3/4X18Xx UTILISATION ET mISE EN SERvICE...
-
Page 2: Présentation

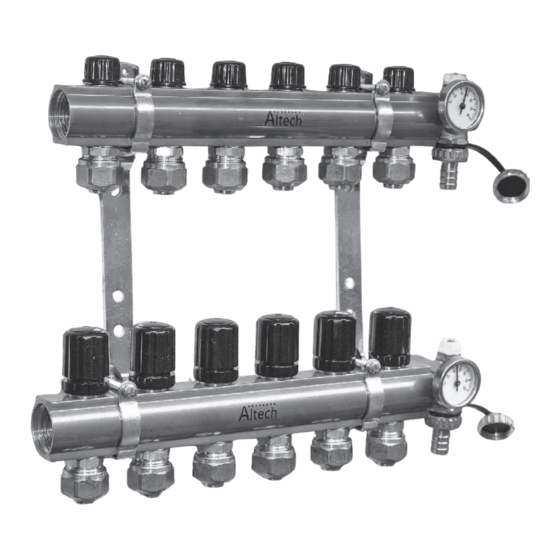

Présentation Collecteurs en laiton étiré type OT58. Ces collecteurs peuvent être fournis de 2 à 8 départs montés sur deux supports muraux. L’arrivée d’eau se fait sur la nourrice du haut (d’un côté ou de l’autre) qui est elle-même équipée de débitmètres permettant l’équilibrage des circuits. La nourrice du bas gérant le reflux d’eau est équipée de vannes thermosta- tiques munies de têtes manuelles ou motorisées permettant la régulation. -
Page 3: Utilisation D'un Servomoteur (En Option)
(ALA2004) Retirer le volant de manoeuvre en le dévissant, visser l’adaptateur, livré avec le servomoteur, sur l’insert du collecteur et clipser le corps du moteur sur celui-ci. Encombrements et poids Dxd : AF7035 50.1’’X3/4X18 Sorties Poids 1,70 2,58... -
Page 4: Caractéristiques Fluido-Dynamiques Et Materiaux
Caractéristiques fluido-dynamiques et materiaux -Collecteurs: CuZn39Pb3 Cw614N (DIN 50930 part.6) -Etriers: Acier électrozingué -volant : ABS -O-ring: EPDm – NBR -Ressort Acier inoxydable -Tige: AISI303 -Presse-étoupe: CuZn39Pb3 Cw614N (DIN 50930 part.6) -Adaptateurs: CuZn39Pb3 Cw614N (DIN 50930 part.6) -Insert: CuZn39Pb3 Cw614N (DIN 50930 part.6) -Obturateur CuZn39Pb3 Cw614N (DIN 50930 part.6) -mémoire mécanique: CuZn39Pb3 Cw614N (DIN 50930 part.6) - Page 5 Groupe Thermomètre RaccPER 16 Etiquette Ref. colis départ retour fixation terminal T40AL A3015 repérage AF7035 50.1’’X3/4X18X2 Code: 3146143 AF7035 50.1’’X3/4X18X3 Code: 3146144 AF7035 50.1’’X3/4X18X4 Code: 3146145 AF7035 50.1’’X3/4X18X5 Code: 3146146 AF7035 50.1’’X3/4X18X6 Code: 3146147 AF7035 50.1’’X3/4X18X7 Code: 3146148 AF7035 50.1’’X3/4X18X8...
- Page 6 AF7035-03/2010-V1.0...
