WU.70
NOTICE

Publicité

Table des Matières
loading

Sommaire des Matières pour Fancom WU.70

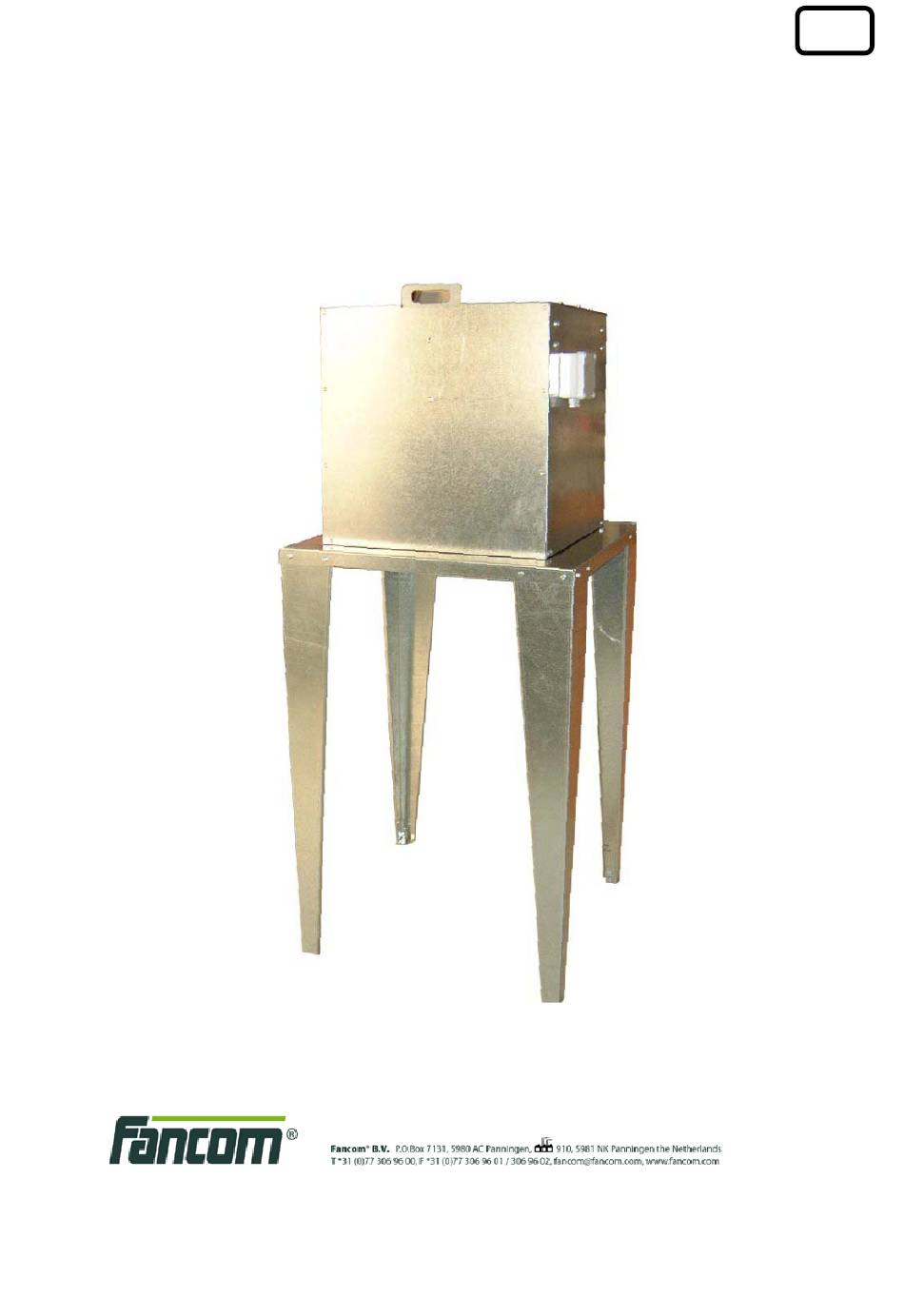

  • Page 1 WU.70 NOTICE...
  • Page 2: Conserver Cette Notice Près De Votre Ordinateur

    Tous droits réservés. Toute reproduction même partielle, par quelque procédé que ce soit, est interdite sans autorisation préable et littérable de Fancom. Fancom se réserve le droit de changer à tout moment et sans avis préable les caractéristiques techniques de tous ses produits ainsi que le contenu de la présente notice.
  • Page 3: Certificat Européen De Conformité

    WU.70 Certificat européen de conformité Certificat européen de conformité Fabricant : Fancom B.V. Adresse : Industrieterrein 34 Domicile : Panningen (les Pays-Bas) certifie, par la présente, que: le WU.70 est conforme aux stipulations suivantes: 1. NEN-EN 292.1 2. NEN-EN 292.2 L’appareil est conçu de manière à...
  • Page 4: Table Des Matières

    WU.70 Table des matières Table des matières Sur cette notice 1. Introduction ..................1 2. Caractéristiques techniques ............... 2 3. Instructions de sécurité et avertissements ........3 4. Montage et installation ............... 4 5. Installation électrique ................. 7 6. Protection de transport ............... 8 7.
  • Page 5: Sur Cette Notice

    L’unité de pesage Fancom a été développée spécialement pour la distribution d’aliment dans le secteur avicole. L’unité de pesage doit être commandée par un ordinateur Fancom. Pour une explication du cycle d’alimentation, Fancom renvoie à la notice de l’ordinateur concerné.
  • Page 6: Caractéristiques Techniques

    WU.70 2. Caractéristiques techniques 2. Caractéristiques techniques Unité de pesage Tension du réseau 24Vdc +/- 10% Puissance absorbée maxi 19VA Capacité 40kg / 70l Logement Matériau tôle galvanisée Dimensions (l×l×h) Voir l'annexe 1 Poids trémie peseuse 53kg Poids table 22kg Ambiance Plage de température en marche...
  • Page 7: Instructions De Sécurité Et Avertissements

    Au déballage, contrôler si l’unité de pesage n’a subi aucun dommage. Faites part des dommages éventuels au distributeur et ne jamais installer une unité de pesage endommagée! Si le produit est modifié, il n’est plus sous garantie Fancom. ...
  • Page 8: Montage Et Installation

    WU.70 4. Montage et installation 4. Montage et installation Mettre les parties du châssis l'une contre l'autre et les monter avec les quatre boulons et écrous. Ne pas encore les visser. 2. Monter un pied sous chaque coin du châssis. Bien visser les boulons.
  • Page 9 WU.70 4. Montage et installation Visser le châssis sur le sol (de béton). Mettre la trémie peseuse avec au moins deux personnes sur le châssis concerné. La trémie peseuse pèse à peu près 53kg. Mettre une trémie de distribution sous la trémie peseuse.
  • Page 10 WU.70 4. Montage et installation Conduite d’aliment Trémie peseuse L’espace entre la trémie peseuse et la trémie de distribution doit être blindée Capteur capacitif Trémie de distribution Sonde de remplissage Vis de distribution Fig. 1: Exemple d’une unité de pesage avec trémie de distribution Attention L’espace entre la trémie peseuse et la trémie de distribution doit...
  • Page 11: Installation Électrique

    WU.70 5. Installation électrique 5. Installation électrique Couper le courant avant l’installation. Utiliser les câbles mentionnés aux plans de branchement et suivre toutes les instructions indiquées (voir l'annexe 2). Les données de tension/de fréquence sur la plaque signalétique doivent correspondre aux données sur celle de l’alimentation du réseau.
  • Page 12: Protection De Transport

    WU.70 6. Protection de transport 6. Protection de transport La protection de transport prévoit que la trémie peseuse ne repose pas sur les jauges de contrainte pendant le transport ou pendant le remplacement d’une jauge de contrainte. Démontage de la protection de transport 1.
  • Page 13: Opération Manuelle Du Clapet De Vidange

    WU.70 7. Opération manuelle du clapet de vidange 7. Opération manuelle du clapet de vidange Si le clapet de vidange ne fonctionne pas pour quelque raison, vous pouvez l'ouvrir ou fermer manuellement. Vous pouvez ouvrir le clapet de vidange en remontant le panneau et le...
  • Page 14: Démontage Jauge De Contrainte

    WU.70 8. Démontage jauge de contrainte 8. Démontage jauge de contrainte Débrancher la connexion électrique du clapet dans la boîte de connexion. 1. Enlever la plaque de protection au côté de la jauge de contrainte défectueuse (I). 2. Monter la protection de transport (II et III).
  • Page 15: Démontage Électro-Aimant De Levage

    WU.70 9. Démontage électro-aimant de levage 9. Démontage électro-aimant de levage Débrancher la connexion électrique du clapet dans la boîte de connexion. 1. Enlever la plaque de protection de devant (I). 2. Dévisser les boulons, avec lesquels l'électro-aimant de levage est fixé...
  • Page 16: Maintenance

    WU.70 10. Maintenance 10. Maintenance Fancom vous conseille de faire contrôler deux fois par an votre installation, dont ce système de pesage fait partie, pour assurer son bon fonctionnement. Attention Couper le courant avant de faire l’entretien.
  • Page 17: Annexe 1: Dimensions

    WU.70 ANNEXE 1: Dimensions ANNEXE 1: Dimensions...
  • Page 18: Annexe 2: Plan De Branchement

    WU.70 ANNEXE 2: Plan de branchement ANNEXE 2: Plan de branchement...
