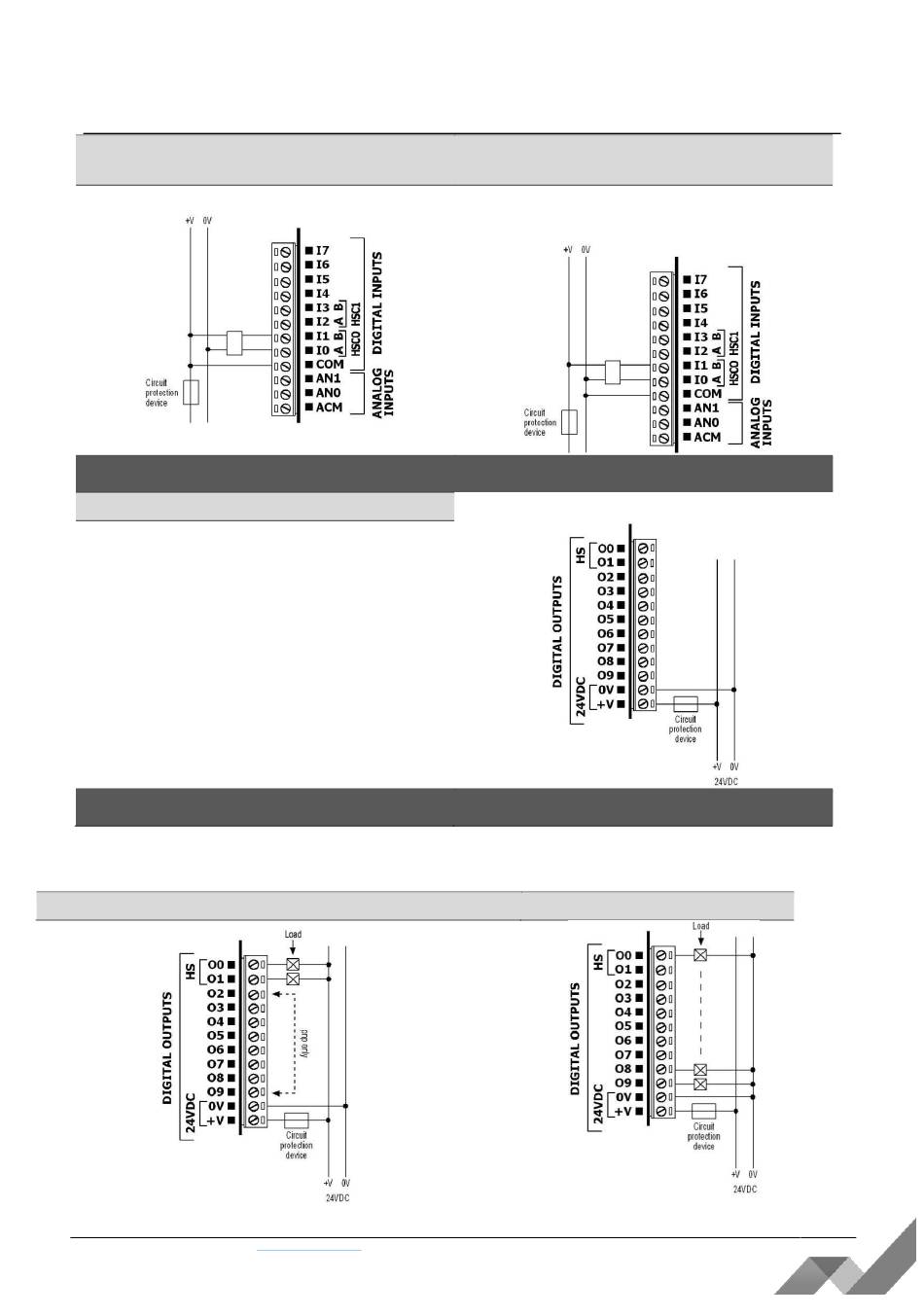

Câblage d'un codeur incrémental en npn (sink)
Sorties digitales
Câblage des alimentations
Utilisez une alimentation de 24VDC pour les sorties transistors.
1. Connecter le fil "plus" à la borne "+V", et le fil "moins"
à la borne du «0V».
En cas de fluctuations de tension ou de nonconformité,
connectez le module à une alimentation régulée.
Sorties transistors
Les sorties 0 et 1 peuvent fonctionner soit en npn ou en pnp, selon la configuration des cavaliers choisie et le câblage
effectué. Ouvrez le module et configurez les cavaliers, selon les instructions qui débutent en page 6. Les sorties 2 à
29 fonctionnent uniquement en pnp.
Le signal 0V des sorties transistors est isolé du 0V de l'automate.
npn (sink)
PL Systems Unitronics France -
Version : 02/2016
info@pl-systems.fr
Câblage d'un codeur incrémental en pnp
(source)
pnp (source)
