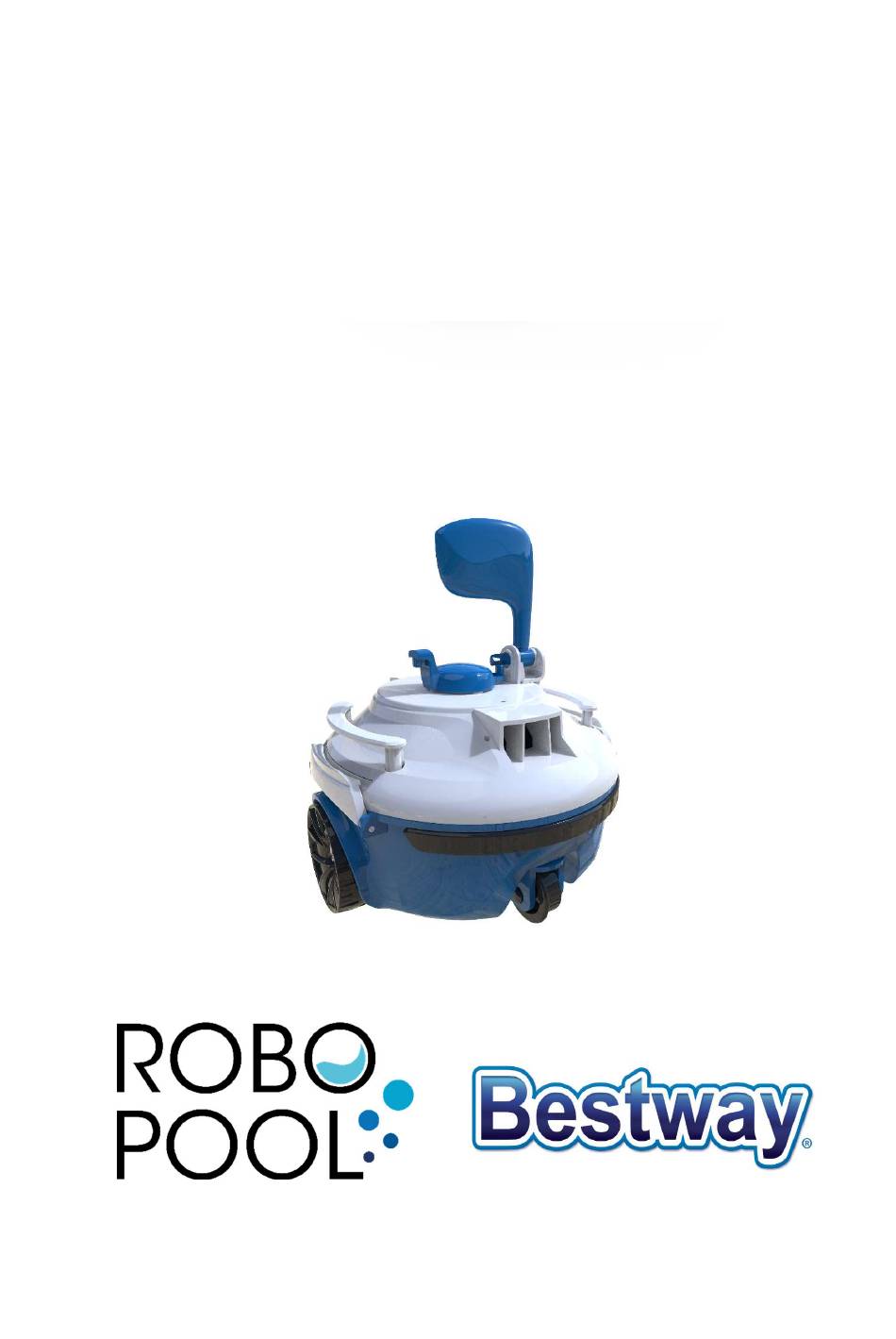

- Page 1 ROBOT AUTONOME ASPIRATEUR DE PISCINE GUBBY Réf : 17523 ROBOT DE PISCINE AUTONOME POUR PISCINE À FOND PLAT MODE D’EMPLOI...
-
Page 2: Table Des Matières
Sommaire Précautions importantes page 3 I Introduction page 5 II Structure page 5 III Spécifications page 6 IV Fonctionnement du robot page 7 1. Mise à l’eau page 7 2. Mise en route rapide page 9 3. Fonction et réglages des roues page 10 4. -
Page 3: Précautions Importantes
Précautions Importantes 1. Lisez attentivement et utilisez le robot conformément au manuel. Aucune responsabilité pour toute perte ou blessure résultant d'une utilisation incorrecte ne pourra être retenue contre le fabricant. 2. Utilisez uniquement les accessoires recommandés ou vendus par le fabricant. 3. - Page 4 18. Avant chaque utilisation, assurez-vous que le bouchon en caoutchouc de charge est installé en place. Assurez-vous également que la prise de connexion de charge est sec avant le chargement. Après le chargement, mettrez le bouchon sur la porte de charge. 19.
-
Page 5: I Introduction
I. Introduction Le robot nettoyeur de piscine Guppy est un équipement de nettoyage automatique rechargeable pour piscines à fond plat. Il nettoie le fond automatiquement en filtrant l'eau du bassin. II. Structure Plaque pivotante Capot supérieur Crochet Filtre Chassis Clapet... -
Page 6: Spécifications
III. Spécifications 1. Nom : Robot autonome aspirateur de piscine 2. Modèle : Guppy 3. Voltage : 7,4 V 4. Puissance : 28.1 W 5. Autonomie : 30 minutes 6. Voltage d’entrée nominal du chargeur : 100 V - 240 V 7. -
Page 7: Fonctionnement Du Robot
IV. Fonctionnement du robot 1. Mise à l’eau a. Tenir le robot verticalement dans l’eau 8 -10 secondes en le vidant au maximum des bulles d’air, démarrer le robot dans l’eau et le mettre horizontalement pour vider complètement de l’air emprisonné, et le positionner correctement sur ses roues à l’aide du câble fourni. - Page 8 Installez la plaque pivotante avec les vis fournis d. Installer le clapet pour améliorer la capacité d'aspiration si le robot ne se déplace pas fond de la piscine c’est du à fond de piscine trop irrégulier ; il faut enlever le clapet e.
-
Page 9: Mise En Route Rapide
f. Poser le robot sur ces roues lors de la charge, ne jamais le retourner. g. Éteignez le robot après chaque utilisation h. Pour ne pas endommager la paroi du bassin ou le robot, veillez à ce que le robot ne la touche pas pendant que vous le retirez de la piscine. -
Page 10: Fonction Et Réglages Des Roues
utilisation. Etein Voyant rouge Voyant vert En cours de chargement Chargement terminé 3. Fonction et réglages des roues Parmi les 4 roues du robot, deux sont fixes et deux sont réglables pour ajuster les trajectoires. a. Réglage de la position des roues B, C Réglage des roues avec les ergots... - Page 11 Le positionnement A, B, C est indiqué sur le châssis. Les roues sont installées par défaut A et C à l’usine. Clips ergots de positionnement b. Quelques réglages des roues recommandés Réglage 1 : A-C, pour la plupart des piscines Réglage des roues trajectoire...
- Page 12 Réglage 2 : B-C, si l’angle de virage du robot est trop important Réglage des roues trajectoire Réglage 3 : C-C, si la piscine est de grande taille Réglage des roues trajectoire...
-
Page 13: Nettoyage Du Filtre
Réglage 4 : B-A, pour les piscines rondes Réglage des roues 4 . Nettoyage du filtre Ouvrez le capot supérieur avec les 2 clips... -
Page 14: Assemblage Du Robot
Soulevez le filtre Rincez séparément le filtre et le châssis. d. Assemblage du robot... -
Page 15: Guide De Dépannage
Fermer par les clips V. Guide dépannage Symptôme Cause possible Solution Batterie faible Charger la batterie Le robot ne fonctionne pas lors Batterie en protection Charger la batterie mis en service Défaut interne Contacter le SAV Voyant du câble ne s’allume pas Câble en panne Changer le câble Voyant du câble reste en vert... -
Page 16: Liste Des Pièces
VI. Liste des pièces Pièce Modèle Quantité Remarque Appareil Dans le carton Câble USB Dans le carton Mode Dans la pochette plastique d’emploi Dans l’appareil Crochet Cordon nylon Dans le carton (avec poignée flottante) Plaquette Dans le carton pivotante... -
Page 17: Garantie
VIII. Garantie Ce produit est passé par différents tests de qualité et de sécurité effectués par le département technique de l'usine. Information de la garantie : La période de garantie est de 24 mois d'utilisation sur le moteur et les pièces électriques à... -
Page 18: Programmes Environnementaux, Directive Européen Weee
Programmes environnementaux, Directive Européen WEEE Traitement des appareils électriques et électroniques en fin de vie (applicable dans les pays de l’Union européenne et aux autres pays européens disposant de système de collecte sélective. Ce symbole, apposé sur le produit ou son emballage, indique que ce produit ne doit pas être traité...
