Sommaire des Matières pour Fancom LM.100

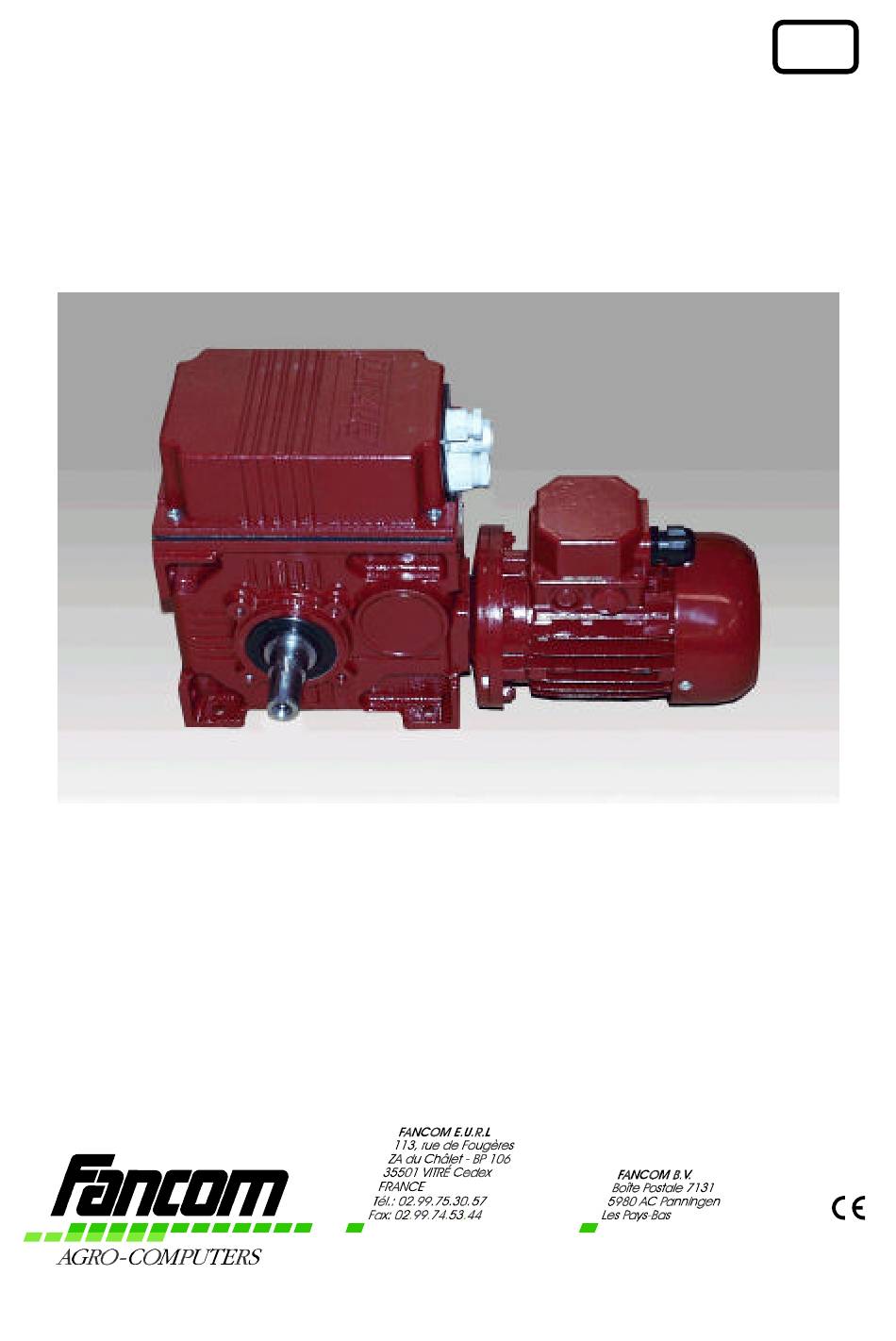

- Page 1 LM.100 NOTICE...
-
Page 2: Conserver Cette Notice Près De L'actionneur
Tous droits réservés. Toute reproduction même partielle, par quelque procédé que ce soit, est interdite sans autorisation préable et littérable de Fancom. Fancom se réserve le droit de changer à tout moment et sans avis préable les caractéristiques techniques de tous ses produits ainsi que le contenu de la présente notice. -
Page 3: Certificat Européen De Conformité
Fancom LM.100 Certificat européen de conformité Certificat européen de conformité Fabricant : Fancom B.V. Adresse : Industrieterrein 34 Domicile : Panningen (les Pays-Bas) certifie, par la présente, que: le LM.100 est conforme aux stipulations suivantes: 1. EN292.1 2. EN292.2 L’appareil est conçu de manière à ne causer aucune perturbation et d’autre part, que l’appareil ne soit pas lui-même sensible aux... -
Page 4: Table Des Matières
Figure 11: Commande manuelle avec perceuse sans fil ......11 Figure 12: Connexion LM.100, monophasé ..........13 Figure 13: Connexion de la commande LM.100, triphasé en étoile ..14 Figure 14: Connexion de l’actionneur LM.100, triphasé en étoile ..14 Figure 15: Connexion de la commande LM.100, triphasé... -
Page 5: Sur Cette Notice
Si vous avez des questions concernant l’actionneur, n’hésitez pas à contacter votre revendeur Fancom. Vous trouvez les différents sujets de cette notice dans la table des matières. Les pictogrammes suivants sont utilisés dans cette notice: Suggestions, conseils et remarques avec des informations supplémentaires. -
Page 6: Introduction
1. LM.100, monophasé 2. LM.100, triphasé en 3. LM.100, triphasé en L’actionneur LM.100 est commandé par une unité de puissance, sur laquelle se trouve la commande manuelle. L’actionneur LM.100 est équipé d’un axe extérieur double: 1. pour l’accouplement d’une ou deux poulies pour actionner un câble 2. -
Page 7: Caractéristiques Techniques
Fancom LM.100 2. Caractéristiques techniques 2. Caractéristiques techniques Alimentation Monophasé Triphasé Tension 230Vac (+/- 10%) 400Vac (+/- 10%) Fréquence 50/60Hz 50/60Hz Courant absorbé maxi. 0.9A 0.7A 0,4A Puissance absorbée maxi. 0.09kW 0.09kW Protection thermique Condensateur 8µF pas applicable ouverture/0/fermeture ouverture/0/fermeture... -
Page 8: Instructions De Sécurité Et Avertissements
4. Au déballage, contrôler si l’actionneur n’a subi aucun dommage. Faites part des dommages éventuels au distributeur et ne jamais installer un actionneur endommagé! Si le produit est modifié, il n’est plus sous garantie Fancom. -
Page 9: Montage
Fancom LM.100 4. Montage 4. Montage Avant l’installation/montage, veuillez noter les remarques suivantes: 1. Monter l’actionneur de manière à ce que les conditions extérieures ne puissent exercer une influence (pas d’endroits où la température peut varier beaucoup, etc.). 2. Monter l’actionneur sur une surface solide et sûre. -
Page 10: Position Du Reniflard
Fancom LM.100 4. Montage/5. Position du reniflard Attention! Ne jamais monter l’actionneur dans la position suivante: Figure 6: Position de montage mauvaise Attention! Si l’actionneur est à portée des personnes et/ou des animaux domestiques (hauteur de montage inférieure à 2.5m au-dessus du sol), un capot de protection CE doit être monté... -
Page 11: Connexion Électrique
Utiliser les schémas de branchement suivants en l’annexe pour brancher l’actionneur LM.100: 1. Connexion LM.100 monophasé (Figure 12) 2. Connexion LM.100 triphasé en étoile (Figure 13 et Figure 14) 3. Connexion LM.100 triphasé en triangle (Figure 15 et Figure 16) Couper le courant avant l’installation des câbles. -
Page 12: Inversion Du Sens De Rotation
6.2 Inversion du sens de rotation Parfois il peut être nécessaire d’inverser le sens de rotation de l’actionneur. Méthode LM.100 monophasé 1. Ouvrir le couvercle de la boîte de réduction (réducteur). 2. Permuter la connexion OUVERTURE et FERMETURE (bornes 9 et 10) des contacts fin de course. -
Page 13: Réglage De La Course
7.1 Deux courses L’application du pignon, qui est livré séparément, détermine la course. Clavette Figure 7: Pignon (vue de face et vue de côté) Sur l’actionneur LM.100 vous pouvez régler deux courses différentes (Figure 8 et Figure 9). Axe du moteur Pignon Axe du moteur Roue dentée du... -
Page 14: Montage Du Pignon Sur L'axe Du Moteur
Fancom LM.100 7. Réglage de la course Le Tableau 1 vous montre les combinaisons avec lesquelles vous pouvez atteindre les différentes courses, dépendant d’une poulie ou d’un accouplement pour tube/chaîne. Tableau 1: Courses possibles Course Poulie Poulie Course Accouplement (cm) ∅... -
Page 15: Réglage Des Contacts Fin De Course
Fancom LM.100 8. Réglage des contacts fin de course 8. Réglage des contacts fin de course Attention! Avant le réglage des contacts fin de course, soyez sûr que les branchements électriques sont exécutés correctement. 1. Ouvrir le couvercle de la boîte de réduction (réducteur). -
Page 16: Commande Manuelle
Fancom LM.100 9. Commande manuelle 9. Commande manuelle Attention! Si la commande manuelle est utilisée, l’actionneur ne peut plus être enclenché électriquement. S’il n’est plus possible d’activer électriquement l’actionneur, les entrées d’air peuvent être ouvertes ou fermées par commande manuelle. -
Page 17: Maintenance
Fancom LM.100 10. Maintenance 10. Maintenance Fancom vous recommande de nettoyer régulièrement l’actionneur avec une soufflette afin d’éviter du balourd et une surchauffe anormale. Attention! Toujours couper le courant avant de nettoyer l’actionneur. -
Page 18: Annexe 1: Plans De Branchement
Fancom LM.100 ANNEXE 1: Plans de branchement Actionneur ouvert fermé 11 10 9 11 10 9 4x1,5mm 2 3x0,8mm 2 Commande Asservissement ~ ouvert actionneur position de trappe ~ fermé 230Vac Figure 12: Connexion LM.100, monophasé... - Page 19 3x0,8mm 2 Contacts fin de Asservissement ouvert course position de trappe fermé Figure 13: Connexion de la commande LM.100, triphasé en étoile Ne pas relier les bornes W2, U2 et V2 à cause du clixon interne Protection thermique interne Figure 14: Connexion de l’actionneur LM.100, triphasé en étoile...
- Page 20 11 10 9 11 10 9 3x0,8mm 2 3x0,8mm 2 Contacts fin de ouvert Asservissement course position de trappe fermé Figure 15: Connexion de la commande LM.100, triphasé en triangle Figure 16: Connexion de l’actionneur LM.100, triphasé en triangle...
