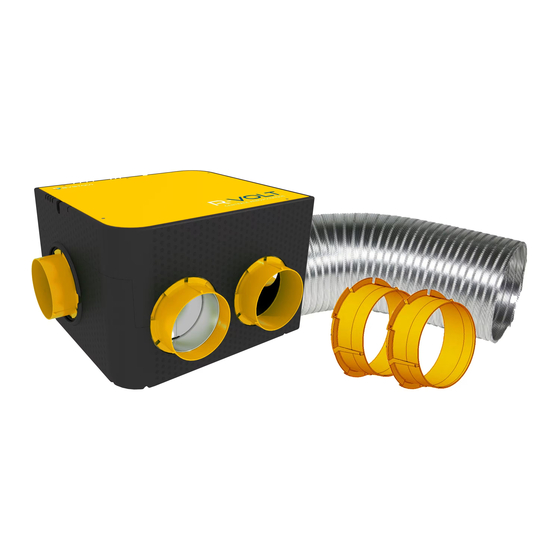

Sommaire des Matières pour Systovi MODUL-R
- Page 1 LA VENTILATION INTELLIGENTE NOTICE UTILISATEUR INSTALLATEUR Modul-r 1000 W BN144 - Version 1.0...
-
Page 2: Découvrez Le Système
Découvrez le système Chapeau MODUL-R de toiture Module de ventilation Thermostat Bouche digital d'insufflation Le module de ventilation neutralise, filtre, dirige et Le thermostat régule la température ambiante dans la diffuse tous les flux d’air en stoppant les particules fines maison en fonction des besoins : et les substances allergènes. - Page 3 Rhumes fréquents Chauffage qui s'éteint et se rallume fréquemment Mauvaises odeurs Avec MODUL-R, choisissez la solution idéale pour concilier confort thermique et santé du foyer ! Plusieurs niveaux de filtration pour s'adapter à toutes les maisons : filtres M5 et F7, filtre charbon actif en option.
-
Page 4: Table Des Matières
3.2.3 - Pose du manchon de raccordement ...........23 3.2.4 - Pose du Module de fi ltration ............24 3.2.5 - Raccordement du Module de fi ltration au Modul-R....24 3.2.6 - Raccordement aéraulique ............25 3.2.7 - Pose de la sonde de température ..........25 3.2.8 - Pose des gaines isolées ..............26... -
Page 5: Données Techniques
DONNÉES TECHNIQUES R-VENT MODUL-R : Dimensions 300 x 550 x 225 mm Poids 7 kg Enveloppe / Habillage intérieur PPE - polypropylène expansé Basse consommation moteur EC à débit Ventilation variable 70 à 400 m Résistance Ecoboost 2 x 500 W Températures limites d'utilisation... -
Page 6: Symboles Utilisés
SÉCURITÉ Modul-R Cette notice décrit l’utilisation et l'installation du système Modul-R Les opérations d'installation nécessitent l’intervention d’un personnel qualifi é. En aucun cas l'installation du système ne pourra être réalisée par l’utilisateur. SYMBOLES UTILISÉS ATTENTION : pour toute étape d'utilisation ou d'installation à risque REMARQUE : information et aide à... -
Page 7: Sécurités
DOCUMENTATION _ Lire attentivement la présente notice pour garantir un fonctionnement optimal de l’appareil. _ SYSTOVI décline toute responsabilité en cas de non-respect des consignes données dans la présente notice. ENTRETIEN ET MAINTENANCE _ Couper l’alimentation électrique avant toute opération (hors maintenance de la bouche d'insuffl... -
Page 8: Notice Utilisateur
Avec le système , nous insuffl ons de l’air neuf dans les pièces de vie. Le Modul-R module de ventilation Modul-R fonctionne de manière permanente et adapte le niveau de débit d'air en fonction du taux d'humidité. Module de Thermostat Chapeau fi... -
Page 9: Principe De Fonctionnement
Le Modul-R insuffl e l’air dans l’habitat via le module de fi ltration (fi ltres M5 + F7). L’air est débarrassé de ses polluants et substances allergènes, votre intérieur est en conséquence purifi... -
Page 10: Composants
été pour la fonction rafraîchissement (voir "Annexe", page 36). MODUL-R Le Modul-R dirige et diffuse tous les fl ux d’air en fonction des consignes que vous donnez via le thermostat digital ou l’application SMART-R. : le Modul-R peut-être orange ou vert. -
Page 11: Utilisation
Pour la mise en marche du système : Pour la mise en marche du système : _ le module de ventilation Modul-R doit être raccordé électriquement. _ le module de ventilation Modul-R doit être raccordé électriquement. _ la SMART-R Box doit être raccordée électriquement . - Page 12 UTILISATION Modul-R TROIS MODES DE FONCTIONNEMENT TROIS MODES DE FONCTIONNEMENT Le système de ventilation est à l'arrêt : pas de ventilation HIVER / réchauffement (avec EcoBoost) La ventilation est en marche permanente. Le débit d'air est ajusté automatiquement en fonction du taux d'humidité mesuré par le thermostat d'ambiance.
- Page 13 MODE MODE Cette consigne vous permet de régler la température de l’air (minimum) du Modul-R. Cette consigne de température est modifi able à l’aide des touches + et - et validée par la touche "OK". ATTENTION En mode Hiver, plus cette température est élevée, plus le préchauffage de l’air par la résistance est actif.
-
Page 14: Utilisation Avec L'application Smart-R
UTILISATION Modul-R 4.2 - UTILISATION AVEC L'APPLICATION SMART-R JE PILOTE MON INSTALLATION À DISTANCE JE PILOTE MON INSTALLATION À DISTANCE L'application SMART-R permet à l'utilisateur de piloter sa ventilation à distance avec son smartphone. Dans ce cas, le pilotage par le thermostat d'ambiance reste possible. - Page 15 JE CHANGE LA TEMPÉRATURE DE CONSIGNE JE CHANGE LA TEMPÉRATURE DE CONSIGNE Cette consigne vous permet de régler la température de l’air (minimum) du Modul-R. Cette consigne de température est modifi able à l’aide des touches + et -. ATTENTION En mode Hiver, plus cette température est élevée,...
-
Page 16: Entretien Et Maintenance
ENTRETIEN ET MAINTENANCE Modul-R 5 - ENTRETIEN ET MAINTENANCE Opérations réalisables par l’utilisateur. Il est cependant recommandé de faire appel à un professionnel : PILES DU THERMOSTAT DIGITAL PILES DU THERMOSTAT DIGITAL _ Approvisionner 2 piles LR6/AA neuves. _ Appuyer sur la languette et écarter... - Page 17 ENTRETIEN ET MAINTENANCE Modul-R CHANGEMENT DES FILTRES CHANGEMENT DES FILTRES Tous les ans, changer les fi ltres du module de fi ltration par des nouveaux fi ltres SYSTOVI. ATTENTION MODULE DE Le thermostat digital peut vous avertir FILTRATION de la nécessité du changement des fi...
-
Page 18: Notice Installateur
Modul-R SMART-R box pour communiquer en X3D avec les autres composants (Modul-R, thermostat digital). Un câble Etherne est fourni avec le système pour raccorder la SMART-R Box à la box du client. Ce raccordement est à effectuer dans le cas ou le client souhaite utiliser l'application SMART-R sur son smartphone. -
Page 19: Composants
COMPOSANTS Modul-R 2 - COMPOSANTS QAE30 BN133 Notice utilisateur / installateur : QR CODE SMART-R Smart-R Box Câble transformateur 230V / 12V Câble Ethernet Thermostat digital Modul-R Capteur de Modul-R Cordelette x2 température Module de fi ltration Se reporter à... -
Page 20: Montage Et Installation
- Se munir au minimum des outils suivants : - Se munir au minimum des composants et matériaux suivants : Pour le raccordement électrique 230V du Modul-R : _ Si le câble de raccordement du Modul-R est trop petit, se procurer un câble rallonge... -
Page 21: Modul-R Et Module De Filtration
MONTAGE ET INSTALLATION Modul-R 3.2 - MODUL-R et MODULE DE FILTRATION Modul-R 230VAC Electricité 6A / 2x500W Protection IP21 Poids 7 KG 230V 230V Module de fi ltration Filtre M5 CPV77 Filtre F7 CPV106 Poids 3 KG REMARQUE Avant d'installer le Modul-R , vérifi... -
Page 22: Encombrement
MONTAGE ET INSTALLATION Modul-R 3.2.1 - ENCOMBREMENT Encombrement Encombrement maintenance maintenance des fi ltres : ≥300 des fi ltres : ≥300 ≥1800 ≥1800 ≥300 ≥300 ≥600 ≥600 ≥440 ≥440 Encombrement Encombrement maintenance maintenance des fi ltres : ≥300 des fi ltres : ≥300 ≥300... -
Page 23: Pose Du Modul-R
_ Installer le Modul-R en utilisant les cordelettes afi n de le suspendre à la charpente de l'habitation. ATTENTION Le Modul-R doit être suspendu à l'horizontal. √ √ 3.2.3 - POSE MANCHON DE RACCORDEMENT _ Avant de poser le module de fi ltration,... -
Page 24: Pose Du Module De Fi Ltration
ATTENTION Le module de fi ltration doit être suspendu à l'horizontal. √ √ 3.2.5 - RACCORDEMENT DU BOÎTIER À FILTRE AU MODUL-R _ Raccorder le module de fi ltration le manchon de raccordement et le fi xer avec un collier inox... -
Page 25: Raccordement Aéraulique
ATTENTION Gaine - Afi n de limiter le bruit de souffl age : _ Utiliser la gaine fl exible et acoustique de chez SYSTOVI. _ Éviter le raccordement au plus court de la bouche d'insuffl ation. La gaine doit faire minimum 3 m et réaliser un cheminement en "S"... -
Page 26: Pose Des Gaines Isolées
ISOLÉES _ Emmancher la gaine ) sur le conduit du module de fi ltration, emmancher la gaine ) sur le conduit du Modul-R et les fi xer avec un collier inox _ Remonter l'isolant des gaines et les fi xer avec un collier nylon... -
Page 27: Raccordement Électrique
Le Modul-R doit être raccordé à un disjoncteur du coffret électrique de l'habitation. ATTENTION Le câble électrique du Modul-R doit être raccordé à un disjoncteur de 6A . REMARQUE Si le câble de raccordement du Modul-R est trop petit, se munir d'un câble rallonge... -
Page 28: Chapeau De Toiture
MONTAGE ET INSTALLATION Modul-R 3.3 - CHAPEAU DE TOITURE Couleurs tuile - ardoise Poids 4 KG Ø160 Ø160 ATTENTION Avant toute intervention sur la couverture, respecter les règles de sécurité et de protection. _ Vérifi er l'emplacement du chapeau de toiture par rapport aux autres éléments... - Page 29 MONTAGE ET INSTALLATION Modul-R _ Repositionner les éléments de couverture (tuiles, ardoises, tôles Ø 210 Ø 210 Ø 210 Ø 210 ondulées, bac acier) tout en respectant le positionnement, les distances de recouvrement et les distances de sécurité. Tuile/Ardoise : si besoin découper Bac acier/Tôle ondulée : découper l'élément au Ø...
-
Page 30: Bouche D'insuffl Ation
MONTAGE ET INSTALLATION Modul-R 3.4 - BOUCHE D'INSUFFLATION Données en souffl age isotherme. X (m) Pt (Pa) NR (A) < 20 X (m) : portée pour une vitesse en zone occupée Vt=0,25 m/s. Pt (Pa) : Pression totale. : Noise Rating. Puissance acoustique sans atténuation... - Page 31 MONTAGE ET INSTALLATION Modul-R _ Choisir l'emplacement le mieux adapté à l'habitation afi n de garantir une effi cacité optimale. _ À l'emplacement prévu dans le plafond, réaliser un orifi ce propre d'un diamètre de 168 mm. Utiliser les outils appropriés.
-
Page 32: Smart-R Box
MONTAGE ET INSTALLATION Modul-R 3.5 - SMART-R BOX Communication radio Protection IP30 Température de fonctionnement -10°C / +40°C _ Poser la SMART-R Box à proximité de la box internet du client. _ Raccorder le câble 230V à la SMART-R Box et à une prise électrique. -
Page 33: Mise En Service
4.2 - TESTS DE L'INSTALLATION Le système ne nécessite Modul-R pas forcément de tests pour être mis en Vrooo Vrooo service. Le Modul-R est pré-testé en usine. Cependant il est possible effectuer des tests, se reporter au chapitre "Annexe" page 43. -
Page 34: Informations Client
FILTRE M5 FILTRE F7 • Bouche d'insuffl ation • Chapeau de toiture . le changement du fi ltre du Modul-R (voir page 17) ATTENTION En aucun cas les fi ltres ne doivent être remplacés par des fi ltres autres que ceux commandés chez SYSTOVI. -
Page 35: Entretien Et Maintenance
ENTRETIEN ET MAINTENANCE Modul-R 6 - ENTRETIEN ET MAINTENANCE L'entretien du système doit être effectué tous les ans par un Modul-R professionnel qualifi é. ATTENTION Opération non réalisable par l'utilisateur. NETTOYAGE Un nettoyage plus poussé de la machine doit être réalisé tous les ans (de préférence à... -
Page 36: Annexe
ANNEXE Modul-R A1 : THERMOSTAT DIGITAL : JE PILOTE MON INSTALLATION DE CHEZ MOI Le Thermostat digital vous permet de piloter votre système de chez vous. Certains menus ne seront pas affi chés avec le système Modul-R Pictogrammes : Liste des pictogrammes : Informations et activité... - Page 37 A1 : THERMOSTAT DIGITAL Modul-R D'UN MODE À L'AUTRE D'UN MODE À L'AUTRE Votre thermostat dispose de 3 modes de fonctionnement : Arrêt, Hiver et Été. Pour passer d’un mode à l’autre, appuyez sur la touche MODE. T° T° °c MODE T°...
- Page 38 A1 : THERMOSTAT DIGITAL Modul-R 1 - Affi chage de la température mesurée ( ) ou de la température de consigne ( T° T° T° T° T° T° mesurée Consigne modifi able °c °c par + et - . MODE MODE Validez par OK.
- Page 39 A1 : THERMOSTAT DIGITAL Modul-R 7 - Affi chage de la puissance thermique de chauffage insuffl ée ( ) ou de la puissance de rafraîchissement insuffl ée ( ) (en mode Rafraîchissement) Mode Mode Chauffage MODE MODE Rafraîchissement 8 - Affi chage de la puissance thermique ECS (Eau Chaude Sanitaire/STOCK-O) MODE 9 - Affi...
-
Page 40: A2 - Application Smart-R Pro
A2 : APPLICATION SMART-R PRO Modul-R A2 : APPLICATION SMART-R PRO L'application SMART-R PRO permet à l'installateur : _ d'enregistrer l'installation sur le serveur SMART-R. Cette opération est nécessaire pour que l'utilisateur puisse SMART-R utiliser l'application SMART-R. _ d'effectuer des opérations de maintenance et réglages sur le système... -
Page 41: A3 - Réglages De L'installation
A3 : RÉGLAGES DE L'INSTALLATION Modul-R A3 : RÉGLAGE DE L’INSTALLATION Le système peut être réglé avant d'effectuer les tests. Modul-R Les réglages sont effectués avec le thermostat digital. Pour l'utilisation du thermostat digital, se reporter aux pages 36-39. Effectuer les réglages suivants : _ Accéder au menu "installateur"... - Page 42 A3 : RÉGLAGES DE L'INSTALLATION Modul-R DÉBIT DE RAFRAÎCHISSEMENT : Fr03 Plage de fonctionnement : de 70 à 400 m Vrooo Vrooo Réglage usine : 200 m _ Régler le débit de rafraîchissement nocturne. TEMPÉRATURE MINIMALE DE VENTILATION : Pr14...
-
Page 43: A4 - Tests De L'installation
A4 : TESTS DE L'INSTALLATION Modul-R A4 : TESTS DE L'INSTALLATION Le système peut être testé avant de valider l'installation. Modul-R Les tests sont effectués avec le thermostat digital. Pour l'utilisation du thermostat digital, se reporter aux pages 36-39. Effectuer les tests suivants : _ Accéder au menu "installateur"... - Page 44 A4 : TESTS DE L'INSTALLATION Modul-R REMARQUE La durée du test est de 15 minutes. TEST N° 2 : HIVER AVEC ECOBOOST TEST N° 2 : HIVER AVEC ECOBOOST _ Vérifi er que la bouche d'insuffl ation souffl e de l'air dans le local et non l'inverse.
-
Page 45: A5 - Codes Défauts
A5 : CODES DÉFAUTS Modul-R A5 : CODES DÉFAUTS CODE Descriptif C000 Pas de défaut C001 Défaut Sonde N°1 Court-circuit carte de régulation C002 Défaut Sonde N°1 Circuit ouvert carte de régulation C003 Défaut Sonde N°2 Court-circuit carte de régulation C004 Défaut Sonde N°2 Circuit ouvert carte de régulation... -
Page 46: A6: Etats Smart-R Box
A6: ETATS SMART-R BOX Modul-R A6 : ETATS SMART-R BOX Le voyant de la SMART-R indique l'état du système Couleur : Définition : La connexion de la SMART-R BOX avec Internet n'est pas établie (facultatif). Causes possibles : _ le câble Ethernet n'est pas branché entre... -
Page 47: A7 - Fiche De Vie
A7 : FICHE DE VIE Modul-R A7 : FICHE DE VIE RÉALISÉ PAR OPÉRATION RÉALISÉE DATE (références et numéros d'identification des pièces concernées) (+ signature) ... / ... / ... Achat et installation du système Modul-R... -
Page 48: Assistance Technique
44 470 Carquefou 02 40 92 44 20 FRANCE 02 40 92 44 20 Obtenez les réponses à toutes vos questions techniques support@systovi.com www.systovi.com SOLAIRE AÉROVOLTAÏQUE LA VENTILATION INTELLIGENTE *BN144* Modul-R Systovi - Notice BN 144 - - Edition 1.0 - 21/01/2022...
