Installation and Assembly:
SmartMount
Panel Screens
Models: ST635, ST635-S, ST635P, ST635P-S
Features:
• For virtually all 13" to 37" flat panel screens
• Universal mount fits screens with mounting hole patterns up to 9.6" W x 9.5" H
• Screen held only 2.6" from wall for a discreet installation
• Open wall plate design allows for greater wall and an array of cable management options
• Universal tilt brackets easily hook onto the wall plate for fast installation
• Adjustable up to 15° of forward tilt and up to -5° backward tilt for optimal viewing angle
• One-touch tilt for effortless adjustment
• Easy locking handle locks the screen position into place without the use of tools
• Optional IncreLok feature offers fixed tilts at -5°, 0°, 5°, 10° and 15° increments
• Includes Sorted-For-You™ fastener packs for installation to wood studs, concrete and cinder block
• Optional horizontal adjustment of up to 8" (depending on screen model) for perfect screen placement
• Available in Black or Silver

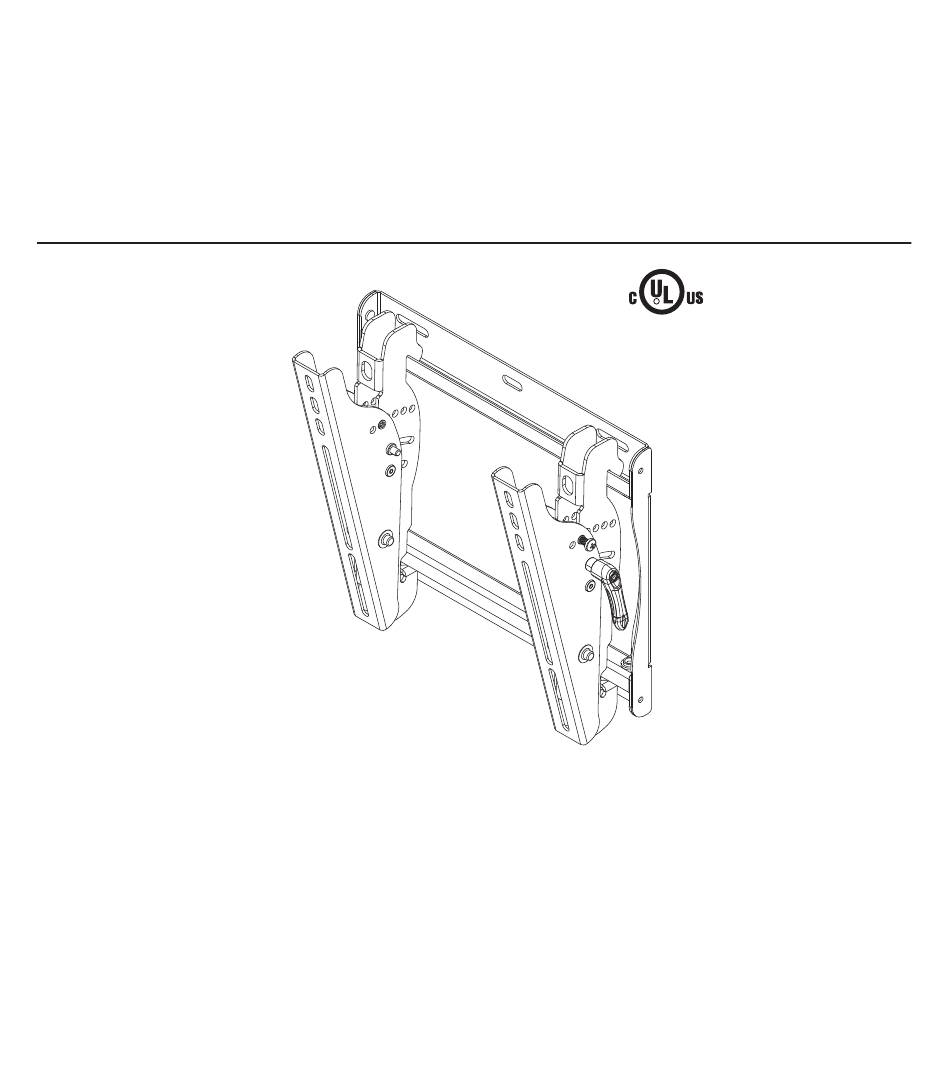

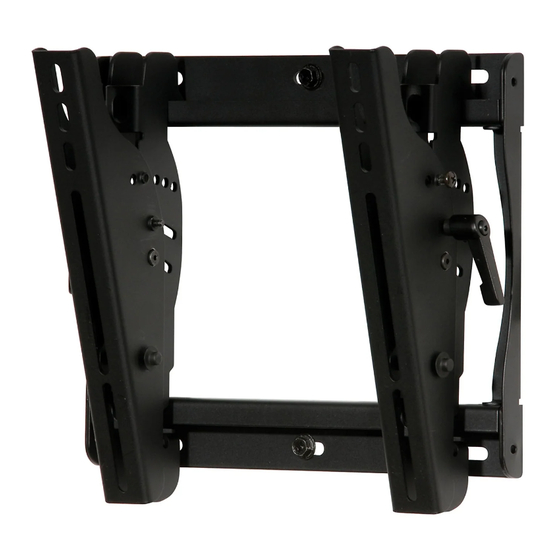

Universal Tilt Wall Mount for 13" to 37" Flat
®
This product is UL Listed. It must be
installed by a qualified professional
R
installer.
Maximum UL Load Capacity: 125 lb (57 kg)
Publicité
Table des Matières
Manuels Connexes pour peerless-AV SmartMount ST635
Sommaire des Matières pour peerless-AV SmartMount ST635
- Page 1 Installation and Assembly: SmartMount Universal Tilt Wall Mount for 13" to 37" Flat ® Panel Screens Models: ST635, ST635-S, ST635P, ST635P-S This product is UL Listed. It must be installed by a qualified professional installer. Maximum UL Load Capacity: 125 lb (57 kg) Features: •...
-
Page 2: Tools Needed For Assembly
NOTE: Read entire instruction sheet before you start installation and assembly. WARNING • Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, please call Peerless customer care at 1-800-865-2112. -
Page 3: Parts List
Before you b egin, make sure all parts shown are included with your product. Parts List Non-Security Security ST635P ST635P-S ST635 ST635-S Description Qty. Black Silver Black Silver 201-1506 201-4506 201-1506 201-4506 wall plate left adapter bracket 201-1463 201-4463 201-1464 201-4464 201-1461 201-4461... - Page 4 Installation to Wood Stud Wall WARNING • Installer must verify that the supporting surface will safely support the combined load of the equipment and all attached hardware and components. • Tighten wood screws so that wall plate is firmly attached, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power.
-
Page 5: Installation To Solid Concrete Or Cinder Block
Installation to Solid Concrete or Cinder Block WARNING • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1"... -
Page 6: Installing Adapter Brackets
Installing Adapter Brackets WARNING • If screws don't get three complete turns in the screen inserts or if screws bottom out and adapter brackets are still not tightly secured, damage may occur to screen or product may fail. Contact customer care for correct hardware to use. To prevent scratching the screen, set a cloth on a flat, level surface that will support the weight of the screen. -
Page 7: Mounting And Removing Flat Panel Screen
Mounting and Removing Flat Panel Screen WARNING • Always use an assistant or mechanical lifting equipment to safely lift and position the flat panel screen. & • Do not tighten screws with excessive force. Overtightening can cause damage to mount. Tighten screws to 40 in. • lb (4.5 N.M.) maximum torque. -
Page 8: Características
Instalación y ensamblaje: Soporte universal de pared inclinación SmartMount ® para pantallas planas de 13" a 37" Modelos: ST635, ST635-S, ST635P, ST635P-S Ce produit est homologué UL. Il doit être installé par u installateur professionnel qualifié. Máxima capacidad de carga UL: 125 lb (57 kg) Características: •... -
Page 9: Herramientas Necesarias Para El Ensamblaje
Español Nota: Lea la hoja de instrucciones completa antes de comenzar la instalación y el ensamblaje. ADVERTENCIA • No comience a instalar su producto de Peerless hasta haber leído y entendido las instrucciones y las advertencias contenidas en la Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las advertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112. -
Page 10: Lista De Piezas
Español Antes de comenzar, asegúrese de que su producto contiene todas las piezas que se muestran. Lista de piezas No Aseguradora Aseguradora ST635P ST635P-S ST635 ST635-S Descripción Cantidad Negro(a) Plateado(a) Negro(a) Plateado(a) 201-1506 placa de pared 201-4506 201-1506 201-4506 201-1463 soporte adaptador izquierdo 201-4463 201-1464... -
Page 11: Instalación En Una Pared Con Montantes De Madera
Español Instalación en una pared con montantes de madera ADVERTENCIA • El instalador tiene que asegurarse de que la superficie de apoyo sostendrá, con seguridad, la carga combinada del equipo y todos los fijadores y componentes. • Apriete los tornillos de madera de manera que la placa de pared se fije firmemente, pero no en exceso. Apretarlos en exceso puede dañar los tornillos y puede disminuir significativamente su fuerza de fijación. -
Page 12: Instalación En Una Pared De Concreto Macizo O De Bloques De Hormigón De Escorias
Español Instalación en una pared de concreto macizo o de bloques de hormigón de escorias ADVERTENCIA • Cuando vaya a instalar soportes de pared de Peerless en bloques de hormigón de escorias, asegúrese de que cuente con una capa de concreto de un grosor mínimo de 1-3/8" en el agujero, que pueda usar para los anclajes para con- creto. -
Page 13: Instalación De Los Soportes Adaptadores
Instalación de los soportes adaptadores Español ADVERTENCIA • Si no se les da tres vueltas completas a los tornillos en los insertos de la pantalla o si los tornillos topan fondo y el soporte todavía no está firme, se podría dañar la pantalla o el producto podría no funcionar bien. Para no rayar la pantalla, coloque un trapo sobre una superficie plana y nivelada que sostenga el peso de la pantalla. -
Page 14: Instalación Y Desinstalación De La Pantalla Plana
Instalación y desinstalación de la pantalla plana Español ADVERTENCIA • Siempre cuente con un asistente o con un equipo mecánico de izar para levantar y colocar los televisores de pantalla plana con más seguridad. • No apriete los tornillos con fuerza excesiva. Apretarlos en exceso puede dañar el soporte. -
Page 15: Installation Et Montage
Installation et montage : Support mural inclinable universel Smartmount ® pour écrans plats de 13 à 37 po Ce produit est homologué UL. Il Modèles: ST635, ST635-S, ST635P, ST635P-S doit être installé par u installateur professionnel qualifié. Capacité de charge UL maximale: 125 lb (57 kg) Caractéristiques : •... -
Page 16: Outils Nécessaires Au Montage
Remarque : lisez entièrement la fiche d’instructions avant de commencer l’installation et l’assemblage. Français AVERTISSEMENT • Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les mises en garde contenues dans cette fiche d’installation. Pour toute question concernant les instructions ou les mises en garde, appelez le service à... -
Page 17: Liste Des Pièces
Français Avant de commencer, veillez à ce que toutes les pièces énumérées soient incluses. Liste des pièces Sans sécurité Sécurité ST635P ST635P-S ST635 ST635-S Description Qté Noir Argent Noir Argent 201-1506 201-4506 201-1506 201-4506 AA plaque murale 201-1463 201-4463 201-1464 201-4464 support adaptateur gauche 201-1461... -
Page 18: Installation Sur Des Murs À Montants En Bois
Installation sur des murs à montants en bois Français AVERTISSEMENT • L’installateur doit s’assurer que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa visserie et de tous ses composants. • Serrez les vis à bois de manière que la plaque murale soit fermement fixée, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien. -
Page 19: Installation Sur Du Béton Plein Ou Un Bloc De Béton De Mâchefer
Installation sur du béton plein ou un bloc de béton de mâchefer Français AVERTISSEMENT • Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vérifiez que vous disposez d’une épaisseur de béton d’au moins 3,4 cm (1 3/8 po) dans le trou destiné aux ancrages de béton. Ne percez pas dans les joints de mortier ! Veillez à... -
Page 20: Fixation Des Supports Inclinables À L'écran
Fixation des supports inclinables à l’écran Français AVERTISSEMENT • Si les vis ne sont pas enfoncées de trois tours complets dans les inserts ou si elles sont serrées au maximum sans parvenir à fixer solidement le support, l’écran peut être abîmé ou le produit détérioré. Afin d’éviter de rayer l’écran, posez un morceau de tissu sur une surface plane et de niveau qui peut supporter le poids de l’écran. -
Page 21: Installation De L'écran Plat Sur La Plaque Murale
Installation de l’écran plat sur la plaque murale Français AVERTISSEMENT • Pour lever et positionner l’écran plat en toute sécurité, faites-vous toujours aider par une autre personne ou & utilisez un dispositif de levage mécanique. • N’exercez pas une force excessive sur les vis. Un serrage excessif peut endommager le support.
