KIT POUR LA PÊCHE SUR GLACE PANOPTIX

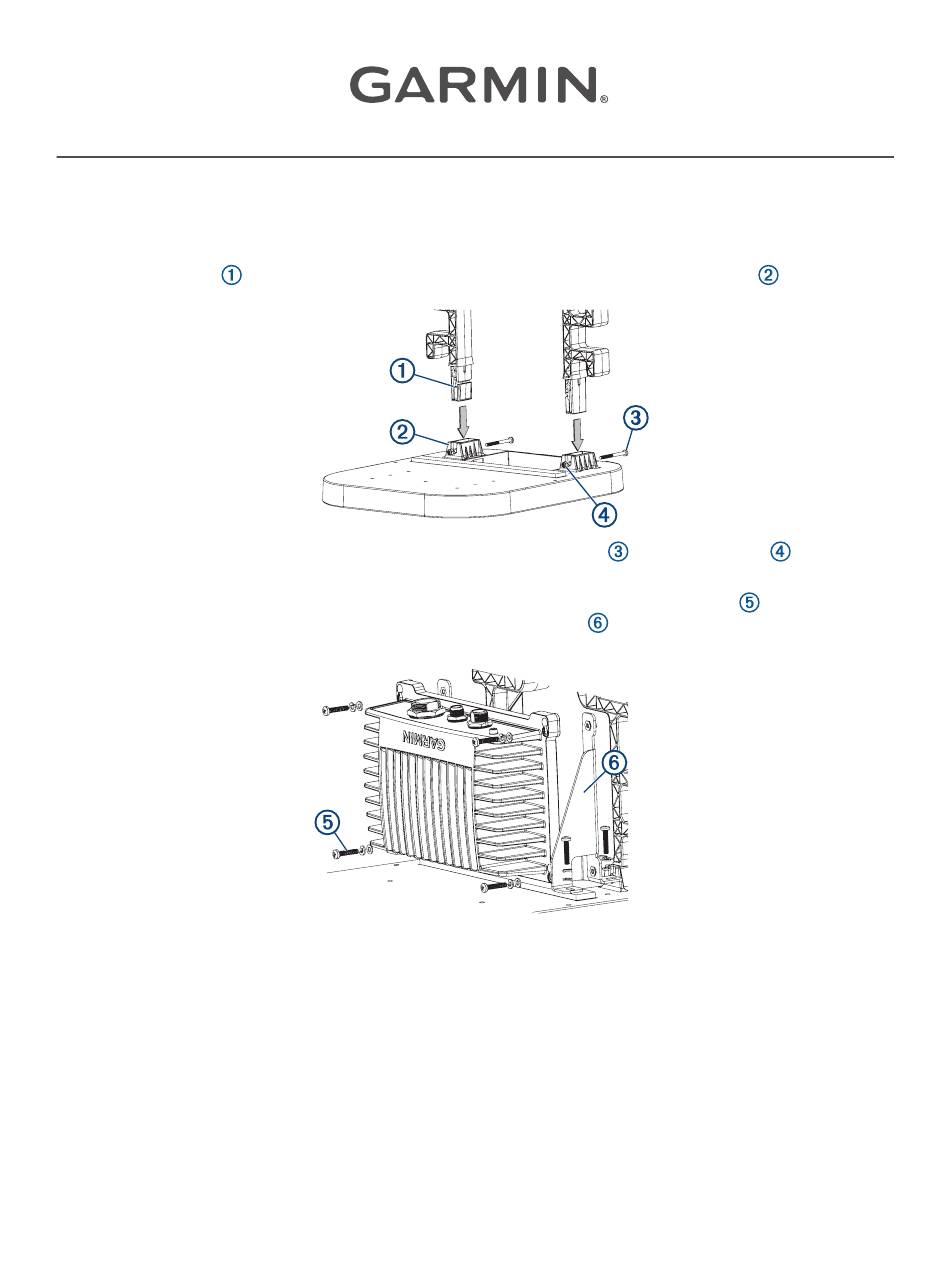

Assemblage du support portable
Pour assembler le support portable, vous avez besoin d'un tournevis cruciforme.
1 Insérez la poignée
2 Fixez la poignée à la base à l'aide des deux vis mécaniques de 42 mm
3 Faites glisser les sangles auto-agrippantes à travers les fentes situées près du compartiment de la batterie.
4 Si vous installez un module sondeur Panoptix LiveScope
rondelles fendues et des rondelles plates pour fixer les deux étriers
au support portable.
5 Alignez l'étrier de fixation du traceur aux trous sur le gabarit qui correspond à votre étrier de fixation, en
plaçant les ouvertures au sommet de l'étrier de fixation qui fait face au dos de la base.
Mars 2021
INSTRUCTIONS D'INSTALLATION
dans les deux emplacements situés sur la base du support portable
et de deux écrous
, utilisez les huit vis de 21 mm
™
inclus au module et fixer les étriers
GUID-C5E8D7D2-C09F-45FD-82BF-4470A5CE1713 v2
™
.
.
incluses, des
Publicité
Manuels Connexes pour Garmin PANOPTIX
Sommaire des Matières pour Garmin PANOPTIX
- Page 1 écrous 3 Faites glisser les sangles auto-agrippantes à travers les fentes situées près du compartiment de la batterie. 4 Si vous installez un module sondeur Panoptix LiveScope , utilisez les huit vis de 21 mm incluses, des ™...
- Page 2 6 Si vous installez un étrier de fixation en métal, fixez le support de l'appareil à la base à l'aide des quatre vis mécaniques de 24 mm incluses ainsi que des rondelles incluses. AVIS Vous ne devez utiliser les rondelles incluses que si vous installez un étrier de fixation en métal. Si vous installez un étrier de fixation en plastique, n'utilisez pas les quatre rondelles incluses.
- Page 3 © 2019 Garmin Ltd. ou ses filiales Garmin ® et le logo Garmin sont des marques commerciales de Garmin Ltd. ou de ses filiales, déposées aux Etats-Unis d'Amérique et dans d'autres pays. LiveScope ™ Panoptix sont des marques commerciales de Garmin Ltd. ou de ses filiales. Ces marques commerciales ne peuvent pas être utilisées sans l'autorisation expresse de ™...
- Page 4 © 2019 Garmin Ltd. ou ses filiales support.garmin.com...
