Sommaire des Matières pour ACP VCD

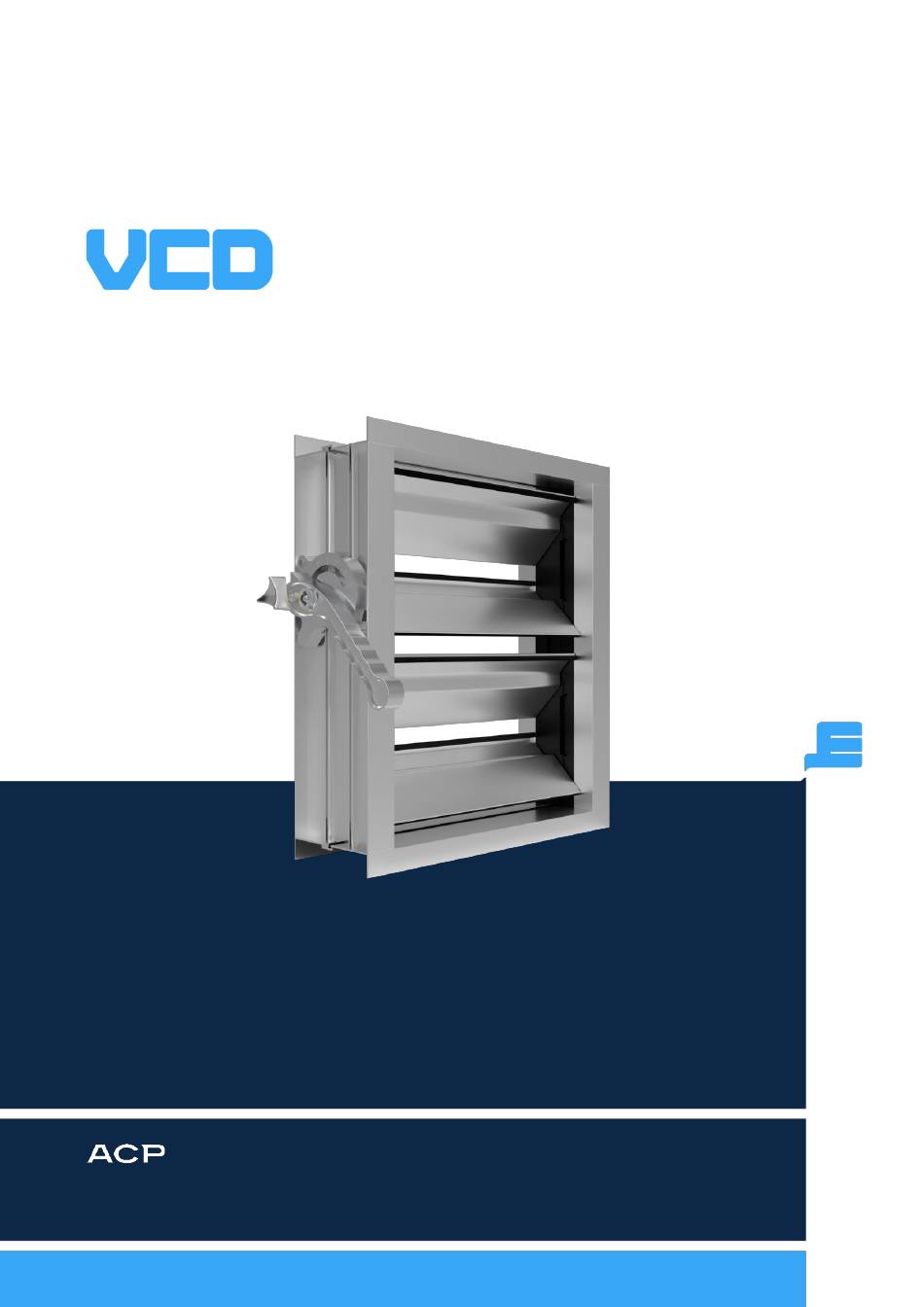

- Page 1 Air through perfection Clapet réglage débit Clapets de réglage www.acp.ro...
-
Page 2: Spécifications Techniques
Clapet réglage débit Description VCD est un clapet de réglage rectangulaire, en aluminium, à lamelles opposables. Le clapet rectangulaire se monte sur les sections de tuyauterie rectangulaire ou au mur. Spécifications techniques Caractéristiques Le clapet est réalisée par entraînement manuel ou électrique. -
Page 3: Matériaux
Le joint est en TPE et PP. Maintenance Le clapet ne nécessite pas d'entretien. Le mécanisme d’actionnement doit être vérifié en position ouverte/fermée au moins une fois par an. Esquisse technique Clapet à actionnement manuel (VCD) VCD | 3... -
Page 4: Clapet À Actionnement Électrique (Vcd-S)
Clapet à actionnement électrique (VCD-S) Le servomoteur monté sur le VCD-S est commandé séparément. La cote W est donnée par le servomoteur. VCD | 4... -
Page 5: Spécifications Du Produit
Quel que soit le type d'actionnement (manuel ou électrique), les clapets avec L int > 1400 mm sont réalisés avec un système de raidissement selon le schéma ci-dessous. Les clapets à actionnement électrique d'une surface ≥ 4 m² nécessitent 2 servomoteurs selon le schéma. VCD | 5... -
Page 6: Accessoires
Le couple nécessaire en fonction de la taille du clapet est donné dans le tableau ci-dessous. Les clapets avec H int >> L int nécessitent un servomoteur avec un couple plus élevé. Couple nécessaire [Nm] H int L int [mm] [mm] 200 900 1000 1100 1400 5 Nm 10 Nm 1010 VCD | 6... -
Page 7: Paramètres Fonctionnels
<5 NR [dB(A)] 40ᵒ ∆Pt [Pa ] Légende Ak [m²] - Superficie libre ∆Pt [Pa] - Perte de charge NR [dB(A)] - Niveau de puissance acoustique sans atténuation de la caméra a - Angle de la lamelle VCD | 7... -
Page 8: Montage Entre Les Flanches De Tuyauterie
Le clapet peut être monté à l'extrémité de la tuyauterie rectangulaire, entre deux sections de tuyauterie rectangulaire ou sur le mur. La fixation se fait avec des vis. Montage entre les flanches de tuyauterie VCD-S Montage à l'embout de la tuyauterie rectangulaire VCD-S VCD | 8... -
Page 9: Montage Mural
Montage mural VCD-S Code commande Exemple de passation d’une commande Type Dimensions Accessoires VCD-S Sur dema nde Servomoteur VCD | 9...
