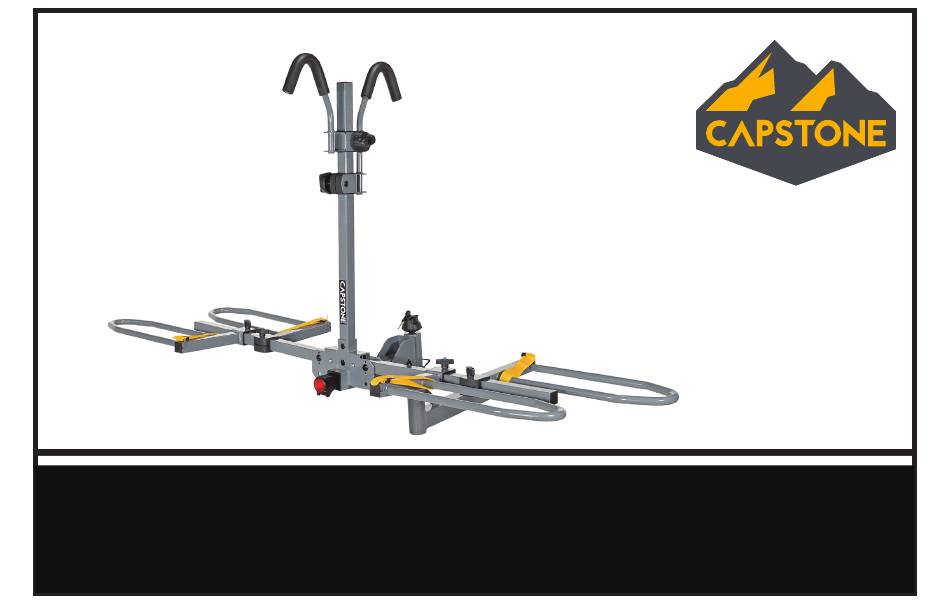

MONTAGE PORTE-VÉLOS D'ATTELAGE
POUR 2 VÉLOS
CE GUIDE D'UTILISATION CONTIENT DES RENSEIGNEMENTS
DE SÉCURITÉ IMPORTANTS. VEUILLEZ LIRE ET CONSERVER
NUMÉRO DE PIÈCE : 10012
À TITRE DE RÉFÉRENCE

Publicité

Table des Matières
loading

Sommaire des Matières pour Capstone 10012

  • Page 1 MONTAGE PORTE-VÉLOS D’ATTELAGE POUR 2 VÉLOS CE GUIDE D’UTILISATION CONTIENT DES RENSEIGNEMENTS DE SÉCURITÉ IMPORTANTS. VEUILLEZ LIRE ET CONSERVER NUMÉRO DE PIÈCE : 10012 À TITRE DE RÉFÉRENCE...
  • Page 2: Service À La Clientèle

    Du lundi au vendredi 8 h 00 à 16 h 00 Heure normale de l’Est Merci d’avoir acheté le porte-vélos CAPSTONE. Veuillez vérifier que tous les éléments sont présents en vous basant sur le dessin fourni. S’il manque quoi que ce soit, veuillez contacter un détaillant autorisé.
  • Page 3: Identification Des Pièces

    IDENTIFICATION DES PIÈCES...
  • Page 4: Instructions D'assemblage Et D'installation

    INSTRUCTIONS D’ASSEMBLAGE ET D’INSTALLATION ÉTAPE 1: Glisser le tube de l’attelage sur la barre d’attelage de 2 po et l’attacher à l’aide du boulon de sûreté, des rondelles éventail ⑨ et plate, et de la goupille bêta. ⑨ Utiliser une clé pour serrer le boulon de sûreté. Le dispositif anti-oscillation est actif lorsque le boulon de sûreté est serré.
  • Page 5: Instructions D'assemblage Et D'installationsuite

    INSTRUCTIONS D’ASSEMBLAGE ET D’INSTALLATIONsuite ÉTAPE 2: Raccorder le tube de la barre pivotante au tube de l’attelage à l’aide de la goupille à arceau attachée. ① ⑨ Étape 3: Fixer le tube de la barre pivotante à l’aide du bouton de verrouillage ①...
  • Page 6 INSTRUCTIONS D’ASSEMBLAGE ET D’INSTALLATIONsuite ÉTAPE 4: Raccorder la barre carrée principale à la base à l’aide de boulons de carrosserie, de rondelles plates et d’écrous. ② ① ÉTAPE 5: Appuyer sur le bouton pour rabattre les tubes de roue.
  • Page 7 INSTRUCTIONS D’ASSEMBLAGE ET D’INSTALLATION suite Desserrer les boutons sur les supports de roue et les glisser dans les tubes de roue. ③ ④ ⑤ ⑥ Installer les vis d’arrêt et les rondelles à dents internes du support de roue à l’aide d’un tournevis Phillips.
  • Page 8 INSTRUCTIONS D’ASSEMBLAGE ET D’INSTALLATION suite ÉTAPE 6: Desserrer les boutons sur les crochets de cadre et les glisser respectivement sur la barre verticale. Le crochet de cadre long ⑦ devrait être placé en premier, face au véhicule. Le crochet de cadre court devrait être sur le dessus puisque son bouton se ⑧...
  • Page 9 INSTRUCTIONS D’ASSEMBLAGE ET D’INSTALLATION suite ÉTAPE 8: L’installation est terminée!
  • Page 10 INSTRUCTIONS D’ASSEMBLAGE ET D’INSTALLATION suite FONCTION DE BASCULE: En tirant sur le dispositif de bascule, situé à l’avant de la base munie d’un réflecteur, le porte-vélos peut facilement être incliné pour accéder à l’arrière du véhicule. FONCTION D’INCLINAISON: Desserrer le bouton de verrouillage et retirer la goupille à arceau pour incliner le porte-vélos vers la gauche ou la droite, puis resserrer le bouton de verrouillage et insérer la goupille à...
  • Page 11: Avertissements

    Non conçu pour une utilisation hors route. Non conçu pour les remorques ou les véhicules remorqués. • • Les cadenas sont la seule protection contre le vol. CAPSTONE ne peut pas être tenu responsable des vélos volés. • Retirer le porte-vélos avant d’entrer dans un lave-auto.
  • Page 12: Garantie À Vie Limitée

    GARANTIE À VIE LIMITÉE Cette garantie limitée ne s’applique qu’à l’acheteur au détail original qui doit fournir une preuve d’achat afin de valider toute demande. Cette garantie n’est pas transférable à qui que ce soit. Qu’est-ce qui est couvert par cette garantie limitée? Nous offrons à notre clientèle une garantie à vie limitée que le corps principal du porte-vélos est exempt de tout défaut matériel ou de fabrication et une garantie d’un an pour les matériaux dégradables comme les caoutchoucs et plastiques à...
