ReQup®-Plus QB1 Double
10.4
Etapes d'installation
L'installation du
ReQup®-Plus QB1 Double
Le
ReQup®-Plus QB1 Double

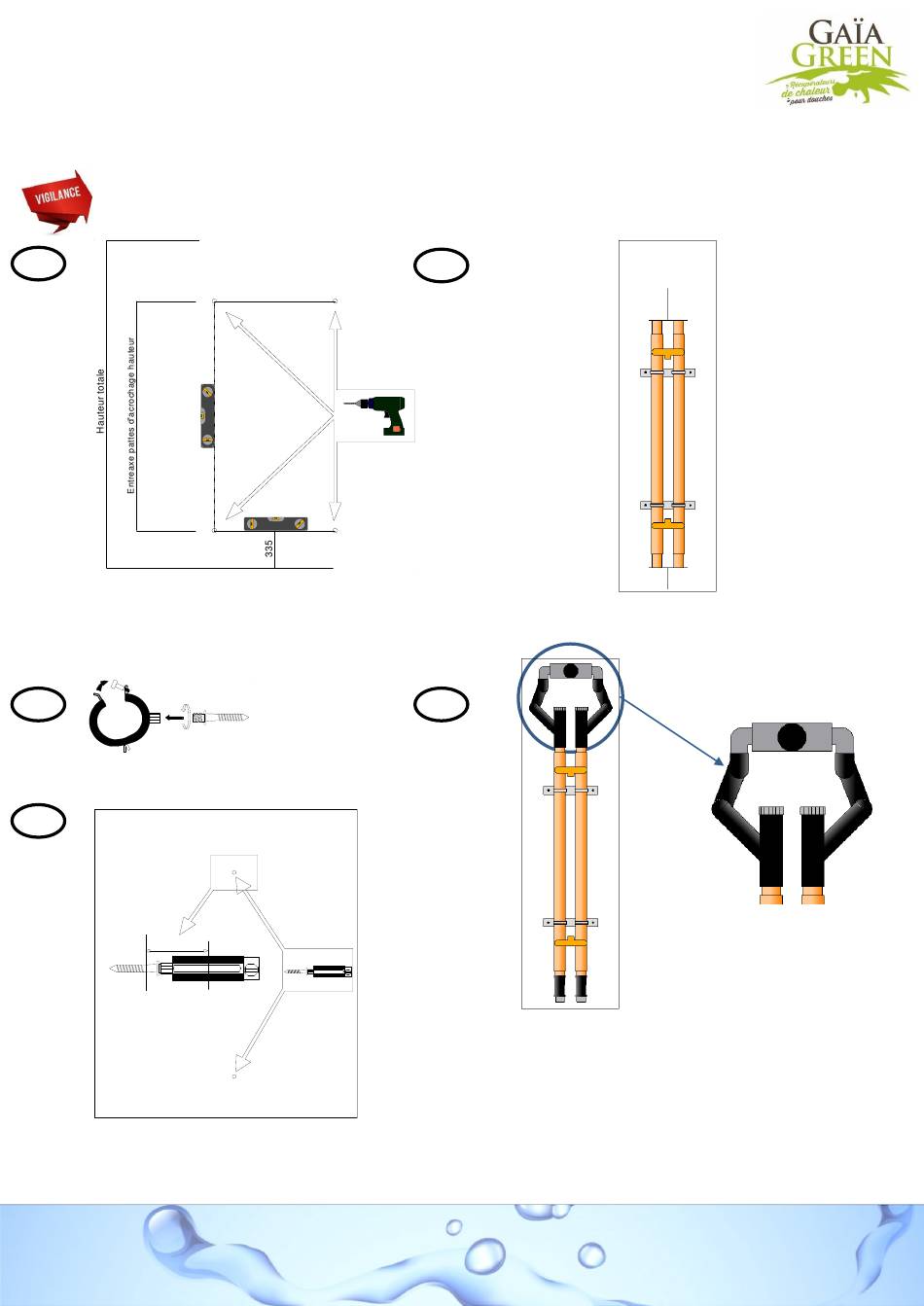

1.
Dans un axe vertical, percer 2 trous à 335 mm du
sol, le second à l'entraxe correspondant à votre
appareil. Placer les chevilles et les vis des colliers
de fixation.
2.
Vissez les colliers de fixation sur les vis.
3.
55 mm
Visser les colliers de fixation dans le mur.
L'écart entre le mur et l'axe du tube doit
correspondre à 55 mm.
Gaïa Green
info@gaiagreen.fr
Tél : +33 3 66 08 28 49
devra être faite en respectant les NF DTU plomberie 60.1 et 60.11.
doit être installé de façon parfaitement verticale (
Entreaxe pattes
d'acrochage largeur
www.gaiagreen.net
4.
Placer les
ReQup®-Plus QB1
fixation et fermer les colliers.
5.
Positionner les coudes en partie haute du
Plus
QB1. Le coude 'Y' doit être posé sur le
Plus
QB1, les coudes à 45° positionnés au dessus.
Placer ensuite les connections en PVC, pour collecter
les eaux usées depuis les douches et/ou baignoires.
Le diamètre de raccordement est en 75 mm.
Raccorder les parties basses au réseau eaux usées
par les connexions droits.
±
°
1
).
dans les colliers de
ReQup®-
ReQup®-
