EVAC-MC
Descriptif
Désignation et utilisation
Horloge principale universelle avec unité de déclenchement
d'urgence / Alimentation électrique de secours et connexion
d'horloge secondaire. Pour un fonctionnement autonome ou
idéalement combiné à la famille des amplificateurs LC.
Utilisation
Utilisation dans les écoles, les immeubles de bureaux, etc.
Partout où un signal d'information doit retentir à un moment
clairement défini. En outre, cette unité permet de synchroni-
ser et de commander jusqu'à 120 horloges secondaires, à la
milliseconde près, et d'émettre un message d'avertissement
à tous les systèmes haut-parleurs raccordés en cas
d'urgence. Et ce, également en cas de panne de courant
grâce à l'alimentation de secours intégrée.
Réglages sur le boîtier (côté arrière)
Le DIP switch permet de sélectionner l'un des 8 fichiers so-
nores préprogrammés, lequel peut être reproduit ensuite sur
l'horloge secondaire au niveau de la sortie Audio 1 à la se-
conde près.
ATTENTION !
L' appareil est alimenté par une tension secteur (230 V~) dan-
gereuse. Ne jamais intervenir personnellement sur l'appareil.
Une intervention non professionnelle expose au risque
d'un choc électrique. Ne procéder aux raccordements que
lorsque l'appareil est débranché.
• N'utiliser l'appareil qu'à l'intérieur et le protéger de
l'humidité et de la chaleur
• Ne pas couvrir les fentes d'aération (avant et arrière)
• Ne pas entraver la circulation d'air
• Ne rien introduire par les ouvertures d'aération !
• Ne pas mettre l'appareil en marche ou le débrancher
immédiatement lorsque :
- Des dégâts visibles sont présents sur l'appareil ou
le câble secteur
- Il y a des soupçons de défaillance
- Des dysfonctionnements apparaissent
• Ne jamais tirer la fiche secteur par le câble
• Utiliser un chiffon sec et souple pour le nettoyage,
pas de liquides !
gm-elektronik.swiss | adm@gm-elektronik.swiss

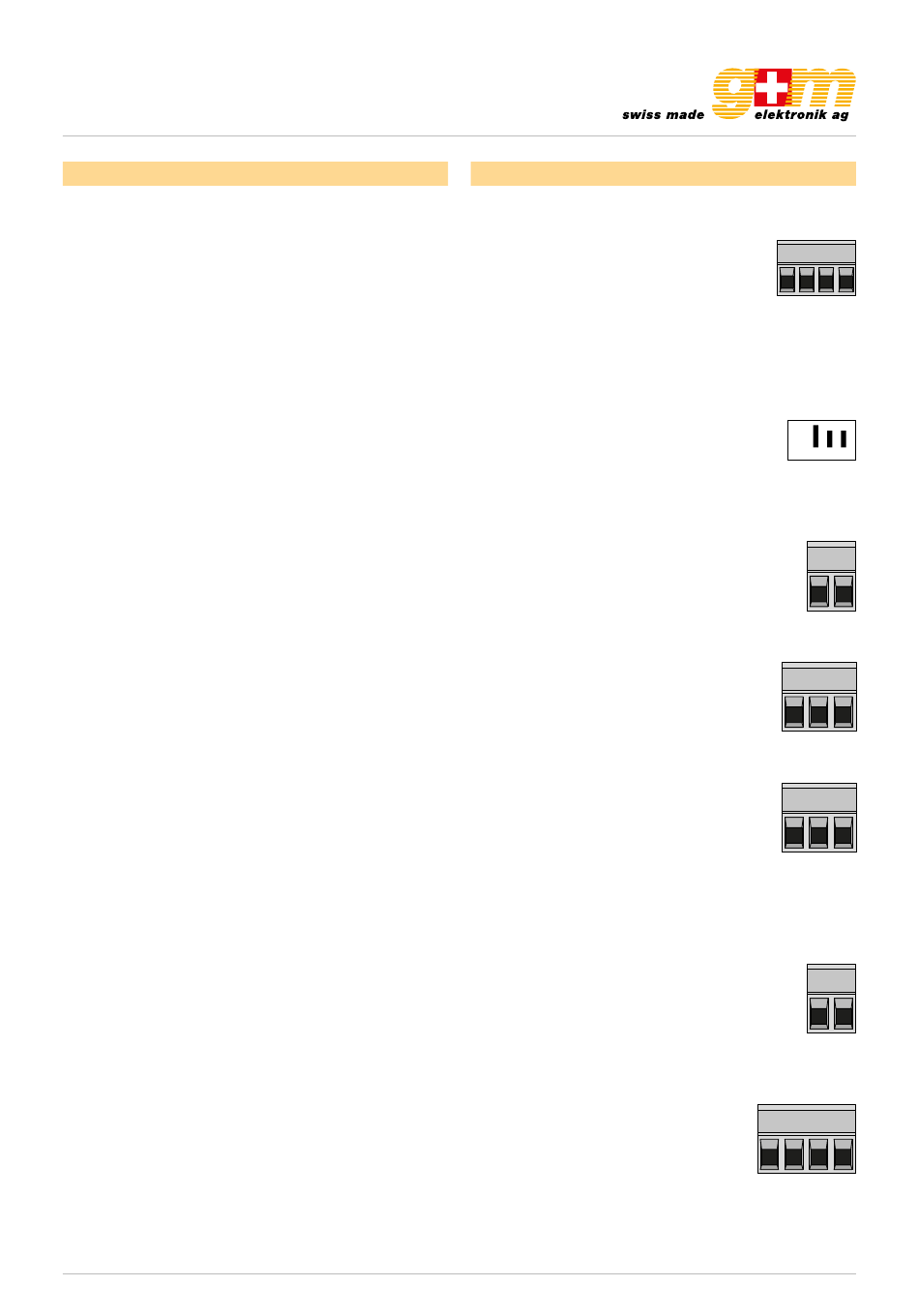

Caractéristiques techniques
Affectation de la commutation de priorité et du signal BF (A)
Audio 1, Audio 2
1 Commutation prioritaire
2 Masse
3 Sortie Audio +
4 Sortie Audio –
Mini-commutateur pour la sélection de mélodie (B) à
partir du circuit 1 (Sound File 00–07 = BCD Code 0–7)
1 Adresse 1
2 Adresse 2
3 Adresse 4
Raccordement bornier pour cont. de commutation ext. (C)
Touche alarme 1 et 2, Touche RESET
1 Masse
2 Contact de commutation
Raccordement bornier pour sortie de relais (D)
Circuit 3, Circuit 4
1
Commun
2
Contact de fermeture
3
Contact d'ouverture
Raccordement bornier pour DCF / GPS (E)
1 15 V
2 DCF / GPS
3 Masse
Connexion DCF : Emplacements 2 et 3
Connexion GPS : Emplacements 1, 2 et 3
Raccordement bornier pour les horloges
secondaires (F)
1 NU +
2 NU –
Affectation pour l'interupteur principal
et l'alimentation de secours (G)
1) Interrupteur principal (open collecteur)
2 Masse
3 Masse DC
4 55 V DC
Page 2 | 3
1 2 3 4
OFF
ON
1
2
3
1
2
1
2
3
1
2
3
1
2
1
2
3
4
Fiche technique 1509.004
