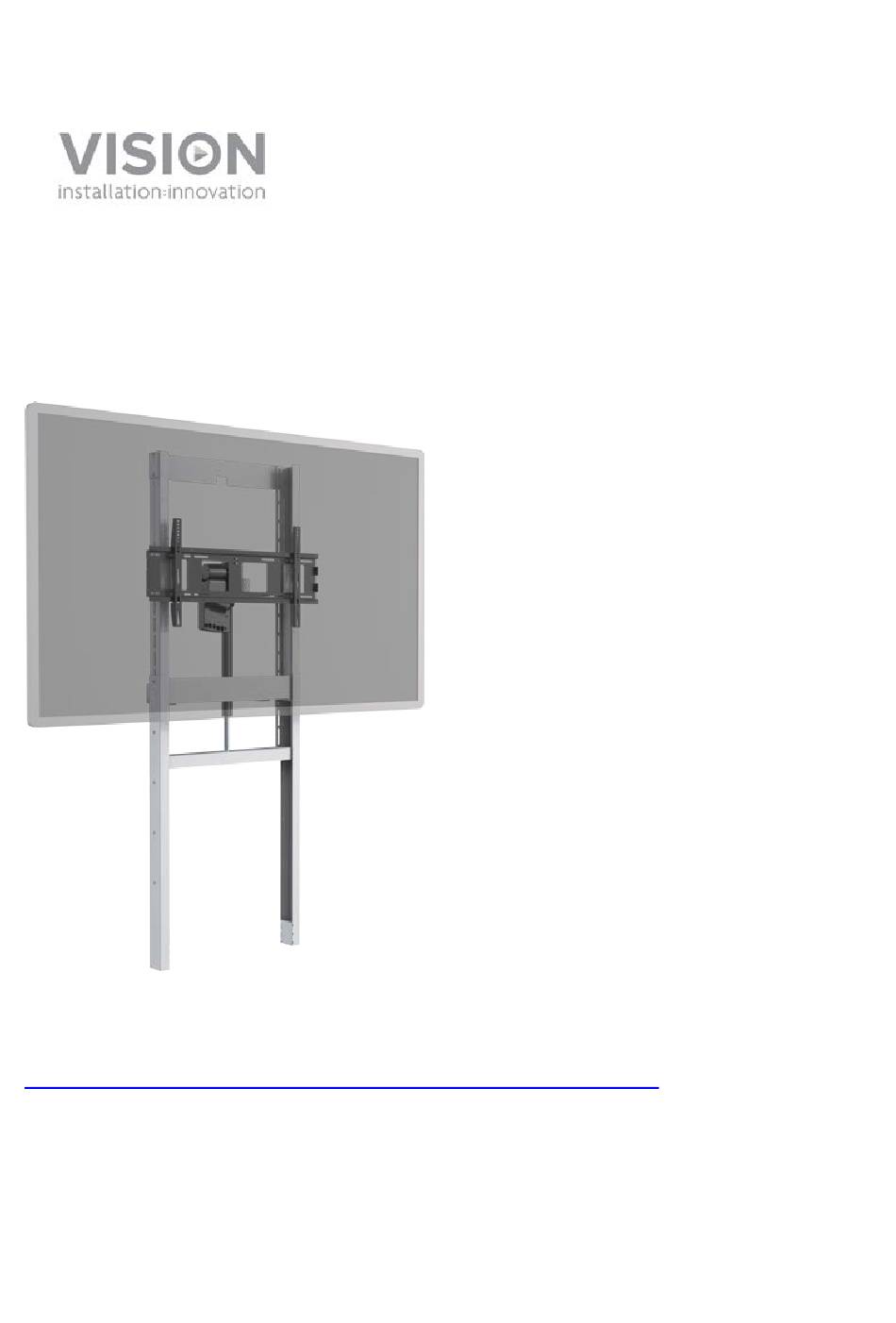

- Page 1 GUIDE DE L’UTILISATEUR VFM-FM www.visionaudiovisual.com/fr/techmount/vfm-fm VFM-FM_manual_fr.doc...
-
Page 2: Déclaration De Conformité
VÉRIFIEZ QUE LE CÂBLE D’ALIMENTATION N’EST PAS TORDU, ÉCRASÉ OU CISAILLÉ ! Tous les produits sont conçus et importés au sein de l’UE par « Vision », une entreprise intégralement détenue par Azlan Logistics Ltd, société enregistrée en Angleterre sous le numéro 04625566 et sise à... -
Page 3: Déclaration D'origine
DÉCLARATION D’ORIGINE Tous les produits Vision sont fabriqués en République populaire de Chine (PRC). ACCESSOIRES VFM-FM_manual_fr.doc... -
Page 4: Assemblage
ASSEMBLAGE FIXEZ LES BARRES SUPÉRIEURE ET INFÉRIEURE AUX MONTANTS pièces : 12 boulons M6x12 mm REMARQUE : Si vous souhaitez monter le cache en option, fixez ici les glissières fournies AVANT d’effectuer l’étape ci dessous. VFM-FM_manual_fr.doc... - Page 5 FIXEZ LES PIEDS Déterminez la hauteur appropriée pour l’usage envisagé, p. ex. • Bas pour les jeunes enfants Plus haut quand la salle est grande • • Tenez compte de la hauteur de plafond Si vous souhaitez monter le support sur roulettes, gardez-le aussi bas que •...
- Page 6 [EN CAS DE FIXATION À LA PAROI] FIXEZ LES LATTES POUR LE SUPPORT MURAL Assurez-vous que les supports sont situés à la hauteur d’une structure portante. pièces : 4 écrous M8x25 mm 2 rondelles M8 VFM-FM_manual_fr.doc...
- Page 7 [EN CAS DE FIXATION À LA PAROI] VISSEZ LES ÉQUERRES Assurez-vous qu’elles sont placées à hauteur d’une structure portante. Si la paroi présente des moulures ou autres, il est possible de régler le décalage au mur sur les équerres. pièces : 4 écrous M8x25 mm 4 rondelles M8 VFM-FM_manual_fr.doc...
- Page 8 REMARQUE : Si le plafond est très bas, effectuez les étapes 6 à 10 avant l’étape 5 [EN CAS DE FIXATION À LA PAROI] FIXEZ AU MUR ET AU SOL Utilisez les fixations appropriées à chaque cas. La fixation au sol n’est pas indispensable mais améliore la stabilité.
- Page 9 VFM-FM_manual_fr.doc...
- Page 10 FIXEZ LE SUPPORT DU MOTEUR À L’ASSEMBLAGE Veillez à le positionner comme indiqué sur le schéma. pièces : 2 écrous M8x25 mm 2 rondelles M8 2 rondelles Grower FIXEZ LES OREILLES À L’ASSEMBLAGE DE SUPPORT D’ÉCRAN PLAT pièces : 4 écrous M8x25 mm VFM-FM_manual_fr.doc...
- Page 11 4 rondelles M8 4 rondelles Grower M8 VFM-FM_manual_fr.doc...
- Page 12 ASSEMBLEZ LE CADRE MOBILE pièces : 10 boulons M6x12 mm VFM-FM_manual_fr.doc...
- Page 13 ABAISSEZ L’ASSEMBLAGE DU CADRE MOBILE ET METTEZ-LE EN PLACE Positionnez le moteur comme indiqué, puis abaissez le cadre mobile jusqu’en fin de course. VFM-FM_manual_fr.doc...
-
Page 14: Fixez Le Moteur
10. FIXEZ LE MOTEUR pièces : 2 boulons M10x70 mm 2 boulons M10 1 tube plastique REMARQUE : Si vous souhaitez fixer l’étagère, les roulettes ou le cache, faites-le maintenant. VFM-FM_manual_fr.doc... - Page 15 11. FIXEZ LES BRAS À L’ARRIÈRE DE L’ÉCRAN PLAT pièces : 2 boulons M5x16 mm OU M6x16 mm OU M8x16 mm VFM-FM_manual_fr.doc...
- Page 16 12. SUPPORT AU SOL SUSPENDU POUR ÉCRAN PLAT VFM-FM_manual_fr.doc...
- Page 17 13. FIXEZ L’ÉCRAN PLAT SUR LE SUPPORT AU SOL pièces : 2 boulons M5x40 mm VFM-FM_manual_fr.doc...
- Page 18 14. COLLEZ L’INTERRUPTEUR SUR LE BORD SUPÉRIEUR DE L’ÉCRAN PLAT Faites un essai pour vérifier que le moteur s’arrête avant que l’écran plat ne touche le plafond. AUTRE APPROCHE : collez-le sur le bord inférieur de l’écran plat pour prévenir l’écrasement.
- Page 19 15. COLLEZ LE PANNEAU DE CONTRÔLE SUR L’ÉCRAN PLAT Assurez-vous qu’il se trouve hors de portée des enfants. VFM-FM_manual_fr.doc...
- Page 20 16. MONTÉ VFM-FM_manual_fr.doc...
-
Page 21: Dimensions Du Produit
Remarque : Soyez très prudent lors du déplacement sur roulettes d’un équipement lourd. Vision déconseille de placer l’écran à une hauteur de plus de 2000 mm (78,7 po), à moins de pouvoir fixer le haut du cadre en H à une structure portante. - Page 22 2 ans sur site (Royaume-Uni uniquement) CONFORMITÉ : RoHS, DEEE, FCC, CE/EMC, CE/LVD, RCM/DOC, RCM/POC RÉFÉRENCE DE COMMANDE : VFM-FM : [SAP : 4291362] Accessoires en option : Cache : VFM-FC : [SAP : 4291363] Roulettes : VFM-FW [SAP : 4291126] Étagère : VFM-FS [SAP : 4291125]...
-
Page 23: Garantie À Vie Retour Atelier
La responsabilité de Vision est limitée au coût du remplacement de l’unité défectueuse sous garantie, à l’exception des cas de mort ou de blessure (EU85/374/CEE). Si le produit est en fin de vie (FDV), Vision effectuera un remboursement en lieu et place •...
