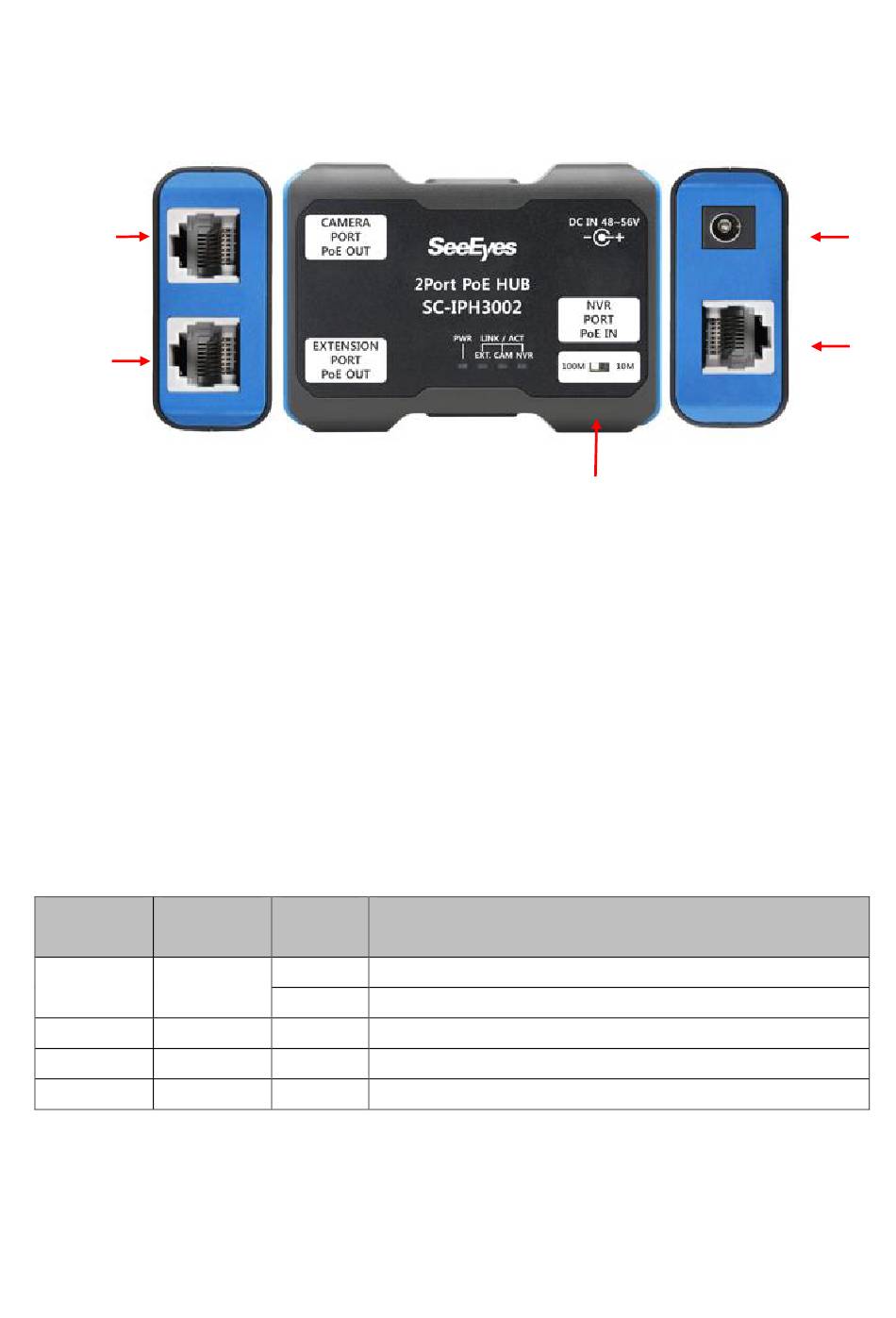

3. Product Parts & Functions
①
②
① CAMERA PORT: Port de connexion pour caméra IP. Prise en charge de PoE Type A. (IEEE802.3
AF/AT)
- Port pour alimenter la caméra avec PoE ou recevoir les données de la caméra.
② EXTENSION PORT: Port de connexion de la caméra IP. Ou port d'extension.
- Supporte le PoE Type A à partir du PORT D'EXTENSION. (IEEE802.3 AF/AT)
③ Bandwidth Select Switch: Prise en charge du réglage 100Mbps, 10Mbps
※ Transmettre 100m en 100Mbps, transmettre 250m en 10Mbps (sur CAT5e)
④ NVR PORT: Port de connexion HUB pour NVR ou commutateur PoE. PoE Type A, B supporté.
(IEEE802.3 AF/AT)
⑤ DC 48V~56V INPUT: Port d'entrée de l'adaptateur DC 48V~56V
※ Si l'alimentation du port NVR est insuffisante, connectez un adaptateur externe.
< LED d'état POWER, LINK/ACT>
LED
Couleur de
la LED
Rouge
PWR
EXT
Vert
CAM
Vert
NVR
Vert
※ Attention
- Pour utiliser SC-IPH3002 comme un Switch Hub, connectez une alimentation externe.
- Si un câble connecté à EXTENSION PORT et NVR PORT sont croisés, l'alimentation peut ne pas
être fournie et l'image peut ne pas être émise.
Statut
ON
Entrée électrique
OFF
Aucune entrée d'alimentation
clignotant
PORT D'EXTENSION Entrée PoE, entrée de données
clignotant
PORT CAMERA Entrée PoE, entrée de données
clignotant
Entrée de données
③
Description
4
Release Version 1.0
⑤
④
