Nexo ePS12 Manuel Utilisateur

Masquer les pouces Voir aussi pour ePS12:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
DP6765-01-DI
ePS12
Manuel Utilisateur
IP55

Publicité

Table des Matières
loading

Manuels Connexes pour Nexo ePS12

Sommaire des Matières pour Nexo ePS12

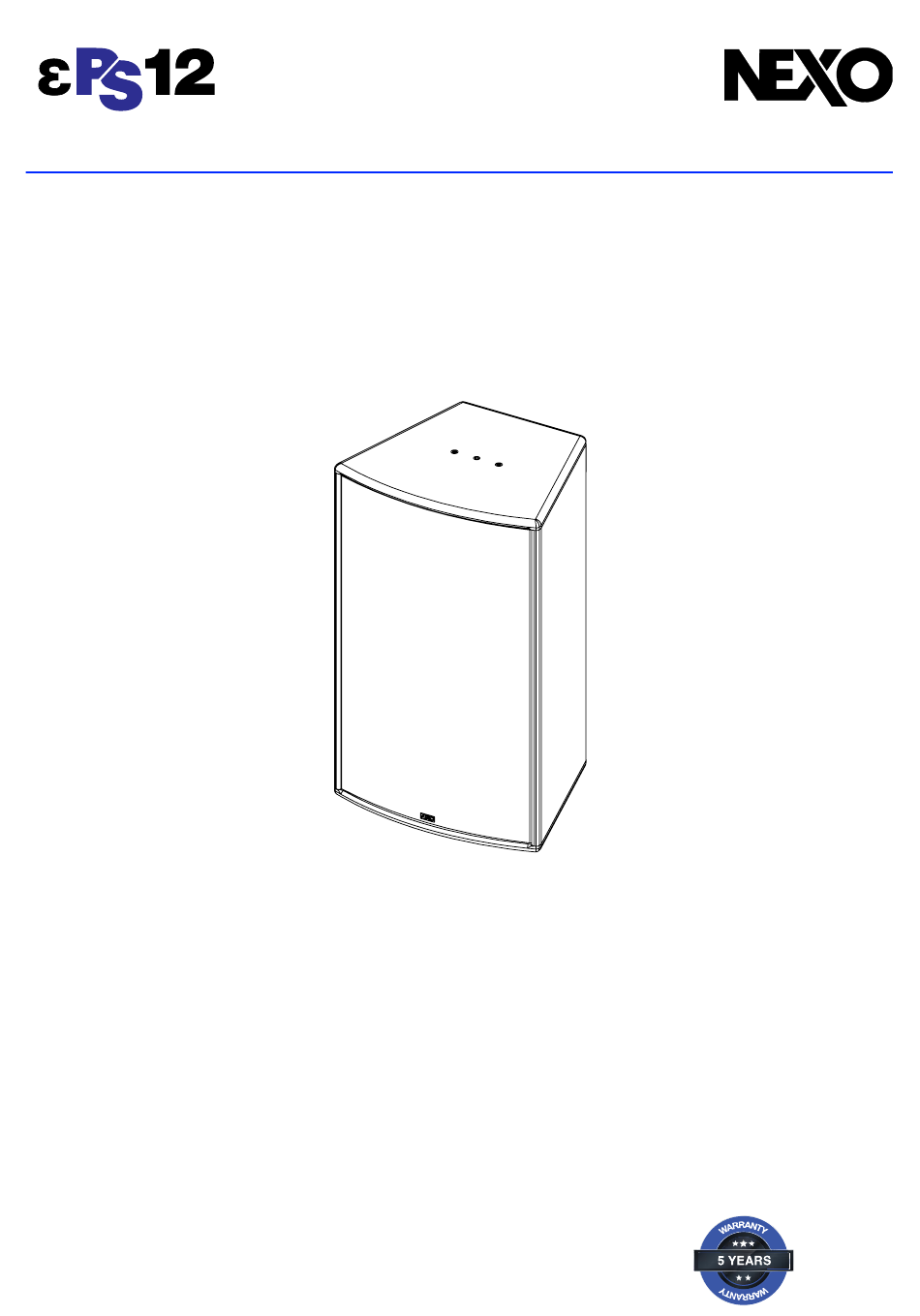

  • Page 1 DP6765-01-DI ePS12 Manuel Utilisateur IP55...

  • Page 2: Table Des Matières

    ARRAY EQ ____________________________________________________________________________ 12 MAINTENANCE ________________________________________________________________________ 13 SPECIFICATIONS TECHNIQUE ___________________________________________________________ 15 NOTES _______________________________________________________________________________ 16 Déclaration EU de conformité Nous, NEXO SA ZA DU PRE DE LA DAME JEANNE 60128 PLAILLY – France Déclarons par la présente que le produit Enceinte acoustique Type ePS12 Numéro de série...

  • Page 3: Avertissements

    Ne pas exposer le système directement au soleil ou à la pluie, ne pas le plonger dans un liquide, ne pas placer de récipients contenant un liquide sur le système. Si un liquide suinte dans le système, faire procéder à une inspection par un technicien qualifié NEXO.

  • Page 4: Equipement

    3 inserts M6 (entraxe de 70mm) à l’arrière pour accrochage d’accessoires en horizontal ou vertical (VNI-WM02). 2 paires (In/Out) de bornes à vis. Section de câble admissible de 0.75 mm2 à 3.31 mm2. ePS12 avec IPCov Page 4 / 18 ePS12...

  • Page 5: Description

    (AWG 12 à 15). Diamètre extérieur maximal du câble : 11mm. → Pour câbler ePS12, fendre en croix la membrane du passe-fil, passer le câble au travers et réaliser la connexion sur les bornes à vis. Placer l’ CO .

  • Page 6: Preset

    PRESET PRESET Veuillez consulter nexo-sa.com pour avoir les informations des firmwares des TD Contrôleurs NEXO. Pour ePS12, les presets suivants sont disponibles : • ePS12 MAIN PA, 60-20kHz. • ePS12 MAIN PA, 85-20kHz. • ePS12 MAIN PA, 120-20kHz. ePS12 ePS12 + eLS18...

  • Page 7: Directivite Hf

    DIRECTIVITE HF DIRECTIVITE HF → L’enceinte ePS12 peut être utilisée en position verticale ou horizontale. → Il est aisé de changer cette directivité pour répondre à toutes les demandes. lacer un tournevis plat dans l’espace entre la grille et l’enceinte Retirer les 4 vis qui maintiennent le pavillon.

  • Page 8: Accessoires

    Les accessoires ePS sont spécifiquement conçus selon des calculs structurels. Ne pas utiliser d’autres accessoires lors de l’assemblage d’enceintes ePS que ceux fournis par NEXO : NEXO déclinera toute responsabilité sur l’ensemble de la gamme ePS si des composants proviennent d’autre fournisseur.
  • Page 9 Serrer correctement. Se référer à la fiche accessoire. VNU-PLADAPT Adaptateur pour pied d’enceinte, utilisation avec VNU-HBRK600. Placer VNU-PLADAPT sur VNU-HBRK600. Fixer avec la visserie fournie avec VNU- PLADAPT. Serrer correctement. Se référer à la fiche accessoire. Page 9 / 18 ePS12...
  • Page 10 ACCESSOIRES VNI-HCPL600 Coupleur ePS12 – eLS18 en position horizontale. Se référer à la fiche accessoire. VNI-WM380 Potence murale utilisable avec : VNI-WMADAPT / VNU-BUMP VNU-HBRK600 ePS12 / BUMP / WMADAPT lacer l’assemblage sur N -WM380. Utiliser la visserie fournie avec VNI-WM380.
  • Page 11 Retirer 2 des 3 vis de l’arrière. Fixer le support d’enceinte sur e S12 (utiliser uniquement la visserie fournie avec ePS12). résenter l’ensemble sur la platine murale. Fixer en serrant la vis de blocage. Se référer à la fiche accessoire.

  • Page 12: Array Eq

    L’ArrayEQ, permet d’ajuster la réponse en fréquence du système dans le bas de bande (voir courbes avec différentes valeurs d’ArrayEQ ci-dessous) : e S12 ArrayE (dB) ad usting Frequency ( z) e S12 ArrayE (dB) ad usting Frequency ( z) Page 12 / 18 ePS12...

  • Page 13: Maintenance

    MAINTENANCE MAINTENANCE NOTE : Les haut-parleurs et les grilles peuvent être renvoyés chez NEXO pour être recyclés. Accès au haut-parleur lacer un tournevis plat dans l’espace entre la grille et l’enceinte Retirer les 4 vis. Retirer le haut-parleur. pour débloquer la grille.
  • Page 14 MAINTENANCE Pièces détachées MARK QUANTITY REFERENCE DESIGNATION 05EPS12-UA ePS12 complete grille Black 05EBEPS12 ePS12 Empty cabinet Black 05PAVEPS12 ePS12 Horn sub-assembly 05HPADE250-16 DE250 Driver HF 16 ohm 05NH25-16R/K DE250-16 diaphragm (with screws) Bass driver 12” neodynium 8 ohms (with screws)

  • Page 15: Specifications Technique

    SPECIFICATIONS TECHNIQUE SPECIFICATIONS TECHNIQUE AVEC ELECTRONIQUE NEXO Modèle ePS12 60 Hz – 20 kHz Réponse en fréquence (±6dB) Sensibilité 1W@1m 103 dB SPL Nominal SPL crête nominal (1m) 133 dB Peak Tension de service 35 Vrms Diffusion +25°/-30° 50° to 100° asymétrique Fréquence de coupure...

  • Page 16: Notes

    NOTES NOTES Page 16 / 18 ePS12...
  • Page 17 NOTES Page 17 / 18 ePS12...
  • Page 18 Tel: +33 3 44 99 00 70 NEXO S.A. Fax: +33 3 44 99 00 30 E-mail: info@nexo.fr Parc d’activité de la Dame Jeanne nexo-sa.com F-60128 PLAILLY Page 18 / 18 ePS12...
