PDM-8-MB

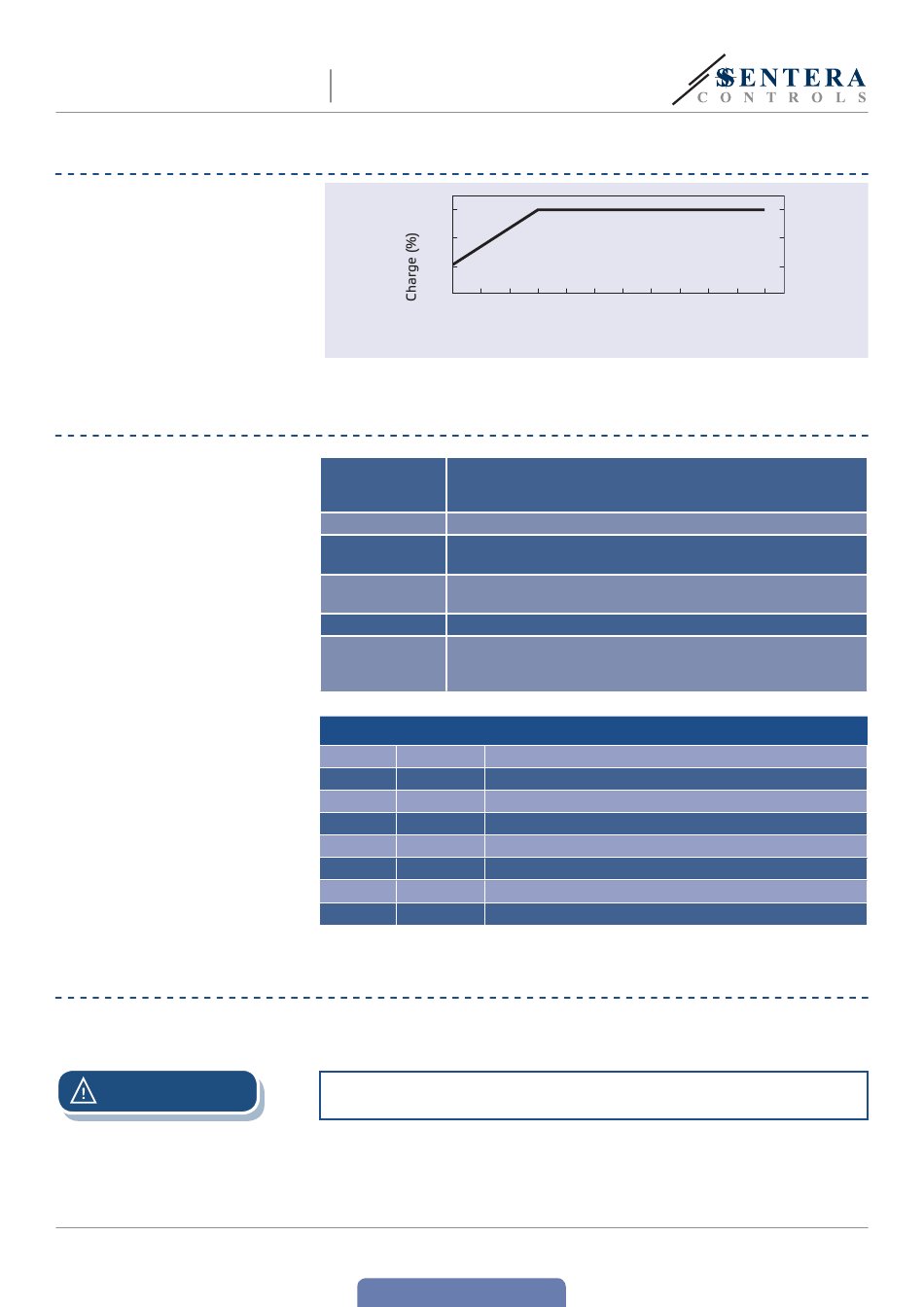

DIAGRAMMES DE FONCTIONNEMENT
CÂBLAGE ET RACCORDEMENTS
INSTRUCTIONS DE MONTAGE EN ÉTAPES
PRUDENCE
MIW-PDM-8-MB-FR-001 - 09 / 08 / 19
MODULE D'ALIMENTATION
PAR MODBUS
100
90
80
85 95 100 115 120 140 160 180 200 220 240 264
24 VDC
Alimentation 24 VCC pour les goupilles 1 & 2 de la prise RJ45,
jusqu'à 900 mA (Voir le Diagramme de fonctionnement ci-
dessus)
GND
Terre - goupilles 7 & 8 du connecteur RJ45
A
Communication Modbus RTU (RS485) - goupilles 3 & 4 du
connecteur RJ45
/B
Communication Modbus RTU (RS485) - goupilles 5 & 6 du
connecteur RJ45
Voyant vert
Alimentation OK
Câble Ethernet standard avec 2 connecteurs RJ45 ou avec 1
Raccordements
connecteur RJ45 et extrémités de câble desserrées de l'autre
côté.
Câbles RJ45
Goupille 1 24 VDC
Alimentation, 24 VCC
Goupille 2 24 VDC
Alimentation, 24 VCC
Goupille 3 A
Communication Modbus RTU (RS485)
Goupille 4 A
Communication Modbus RTU (RS485)
Goupille 5 /B
Communication Modbus RTU (RS485)
Goupille 6 /B
Communication Modbus RTU (RS485)
Goupille 7 GND
Alimentation
Goupille 8 GND
Alimentation
Avant de commencer le montage, veuillez lire attentivement les «Mesures de
sécurité et de précaution».
Ne désassemblez pas l'appareil!
Cet appareil est autonome, mais peut aussi être monté en saillie. Si le PDM-8-MB
www.sentera.eu
Retour à la Table des matières
Voltage d'entrée (VCA) 50—60 Hz
5 - 7
