Sommaire des Matières pour jcm-tech PUSH

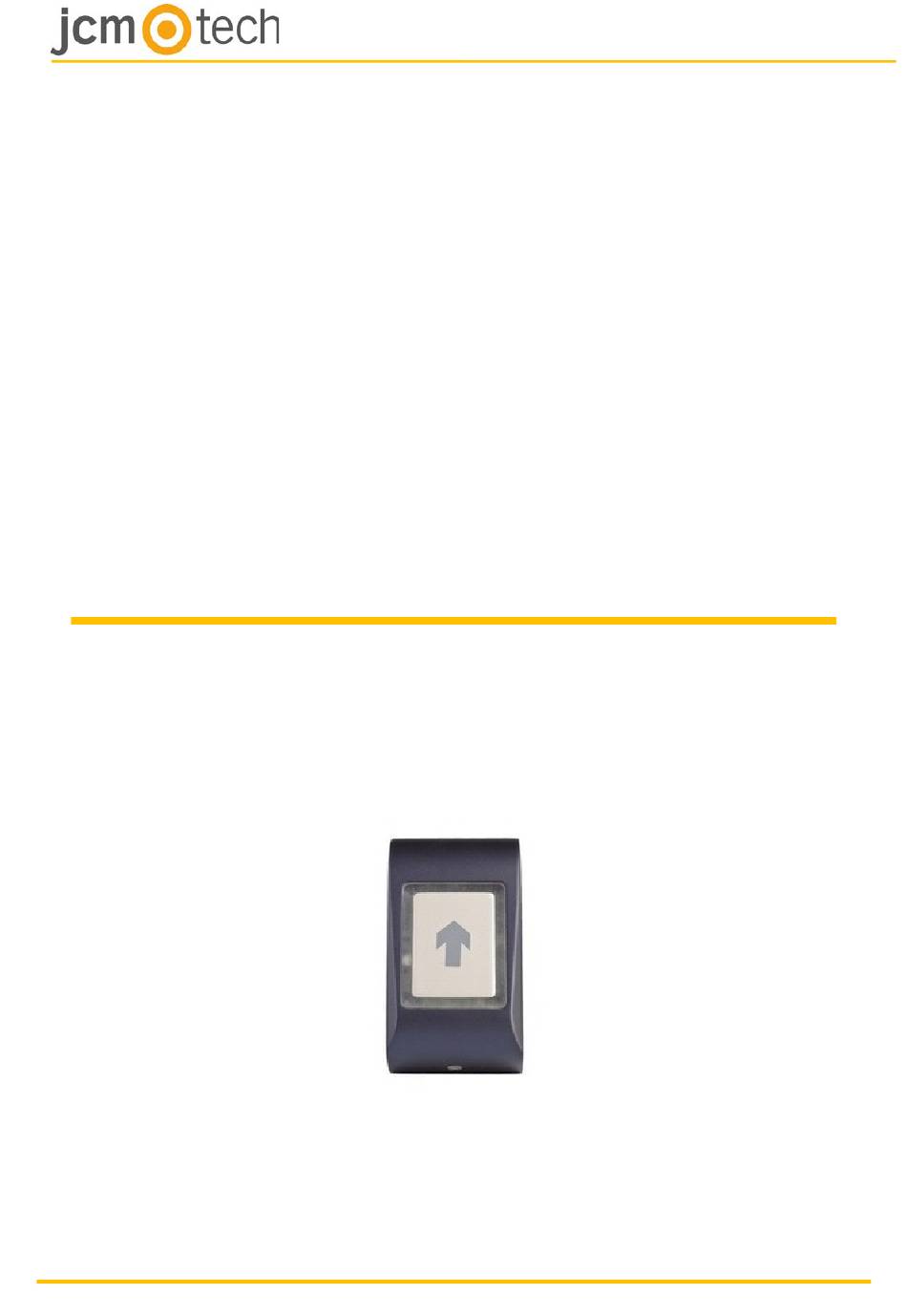

- Page 1 PUSH Manuel d'installation www.jcm-tech.com...
-
Page 2: Table Des Matières
Table des matières 1. DESCRIPTION ......................3 1.1 CARACTÉRISTIQUES ..................3 1.2 SIGNAUX ACOUSTIQUES ET VISUELS ............3 2. SPÉCIFICATIONS ....................4 3. MONTAGE ......................5 4. CÂBLAGE ......................5 4.1 CONTRÔLEUR C2P ..................6 4.2 GÂCHE ÉLECTRIQUE (À EMISSION) ............6 4.3 VENTOUSE MANGNÉTIQUE (À... -
Page 3: Description

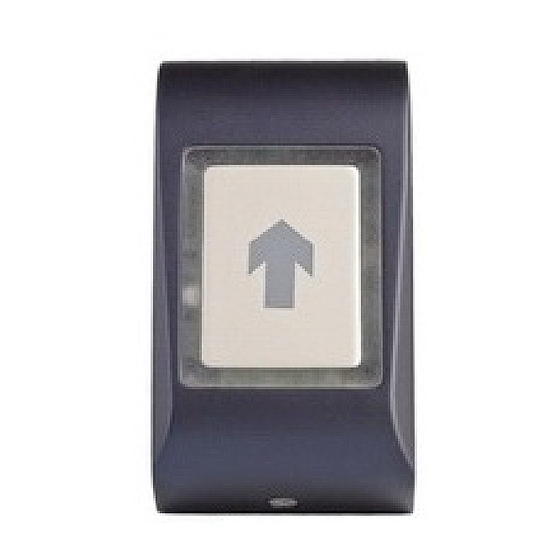

1 Description Le dispositif PUSH est un bouton poussoir sensitif, totalement électronique, sans partie en mouvement et d’un design ergonomique. En tant que contrôle d’accès, il peut fonctionner comme un bouton poussoir opéré manuellement, ou être raccordé à un contrôleur pour permettre de sortir d’une zone protégée. - Page 4 2 Especificaciones Utilisation Intérieure Sortie Relais (2A; 24V DC / 120V AC) LED rouge Relais au repos LED verte Relais activé Consommation 65mA max. Classe IP IP65 Alimentation 12-24V CC; 15-24V CA Température de fonctionnement -20°C a +50°C Taux d'humidité Jusqu’à...
-
Page 5: Montage
3 Montage 1. Identifier l’endroit approprié sur un mur de surface plate. 2. Placer le gabarit de perçage et Percer les trous comme indiqué. 3. Enfoncer les 3 chevilles de 5 mm dans les trous. 4. Faire passer les câbles à travers la plaque arrière. -
Page 6: Câblage
4 Câblage 4.1 Contrôleur C2P 4.2 Gâche électrique (A Emission) Alimentation 4.3 Ventouse magnétique (A Rupture) Alimentation UM_3201065_PUSH_FR_Rev00... -
Page 7: Configuration
10 secondes 5 secondes 3 secondes Remarques • Le mode d’activation du relais doit être sélectionné lorsque PUSH n’est pas alimenté. • Si il faut modifier le temps d’opération, quelques secondes sont nécessaires avant de réalimenter le système. En plus, on peut allumer/éteindre la retro-illumination avec el sélecteur 3. -
Page 8: Précautions De Sécurité
Directives 2014/30/UE sur la compatibilité électromagnétique y con la Directiva RoHS 2011/65/UE, tant que son utilisation est prévue. Voir le site www.jcm-tech.com/fr/declarations-fr/ JCM TECHNOLOGIES, SA BISBE MORGADES, 46 BAIXOS 08500 VIC (BARCELONA) ESPAÑA...
