ENGLISH
The wall structure must be capable of upporting at least a maximum weight of 60Kgs (132lbs) for 37"- 80"
flat panel TVs. If not, the wall must be reinforced. Proper installation procedure by a qualified service
technician, as outlined in the installation instructions, must be adhered to. Failure to do so could result in
serious personal injury, or even death.
Safety measures must be practiced at all times during the installation of this product. Use proper safety
gear and tools for the installation procedure to prevent personal injury.
Prior to the installation of this product, the installation instructions should be read and completely
understood. The installation instructions must be read to prevent personal injury and property damage.
Keep these installation instructions in an easily accessible location for future reference.
*TV size is for reference only. please check your TV VESA spec
WARNING
■
A secure structure must support the weight or load of the display. When mounting to a wall that
contains wooden studs, dead center of the wooden stud must be confirmed prior to installation.
■
Do not install on a structure that is prone to vibration, movement, or chance of impact. Failure to do
so could result in damage to the display and/or damage to the mounting surface.
■
Do not install near heaters, fireplace, direct sunlight, air conditioning, or any other source of direct
heat energy. Failure to do so may result in damage to the display and could increase the risk of fire.
■
At least two qualified people should perform the installation procedure. Injury and/or damage can
result from dropping or mishandling the display.
■
Recommended mounting surfaces: wooden studs and solid-flat concrete. If the mount is to be
installed on any surface other than wooden studs, use suitable hardware (which is commercially
available).
1 TOOLS REQUIRED (NOT INCLUDED)
2 Component Check
A. Wall Bracket B. 2x Arm brackets
C
M4x12 (x4) M4x30 (x4)
D
M5x12 (x4) M5x30 (x4)
E
M6x12 (x4) M6x30 (x4)
F
M8x16 (x4) M8x30 (x4)
G
Φ18x6.5x1.5(x4) 18X8X20 (x4)
H
Φ22.8x8.2x2.5(x6) M8x60 (x6) Φ10x50 (x3)
I
(x1)

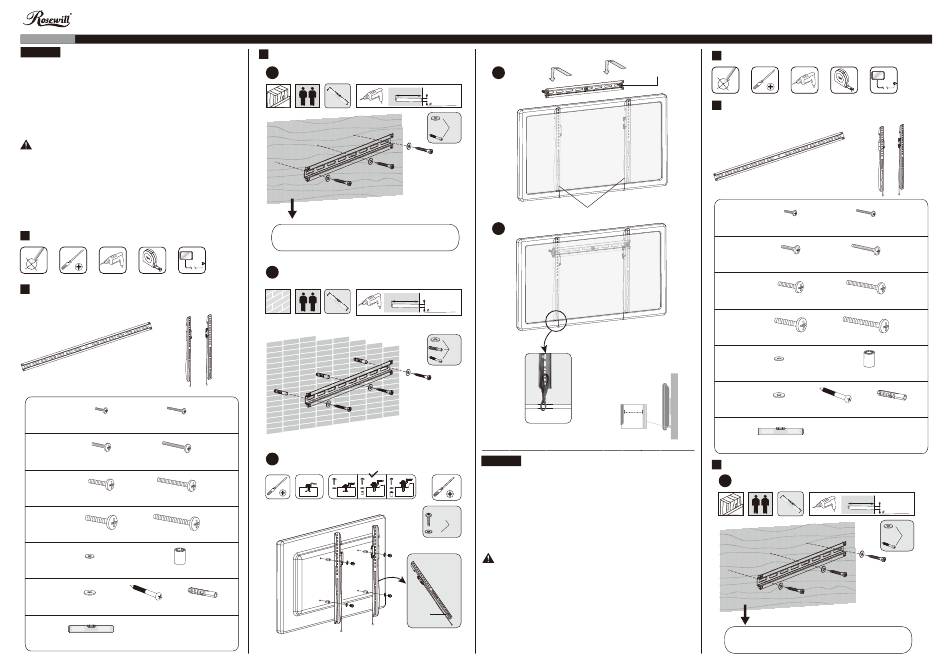

3 INSTALLATION
3a
Wood / Wood Stud
Place the TV bracket onto the wall where it will be installed. Use
a pencil to mark where the screw mounts will be on the tall for
alignment and to help target where to drill.
?
3b Concrete
3c
X
TV TV TV
3d
30mm(1.2")
3mm (0.12")
H x3
3e
60mm(2.4")
8mm (0.31")
H x3
a little longer
Français
La structure murale doit pouvoir supporter un poids maximal de 60 kg pour les TV à écran plat 37"-
80". Si ce n'est pas le cas, le mur doit être renforcé. La procédure d'installation doit être effectuée
par un technicien qualifié, comme indiqué dans les instructions d'installation. Un manquement aux
instructions peut causer des blessures personnelles, voire la mort.
TV
Les mesures de sécurité doivent être pratiquées à tout moment pendant l'installation de ce produit.
Utilisez le matériel de sécurité et les outils appropriés pour la procédure d'installation afin de
prévenir les blessures.
Option
Avant l'installation de ce produit, les instructions d'installation doivent être lues et parfaitement
C~F
comprises. Les instructions d'installation doivent être lues afin de prévenir les blessures et les
H x4
dommages matériels. Conservez ces instructions d'installation dans un endroit facilement
G
accessible pour de futures consultations.
*Taille de la TV purement illustrative ; veuillez vérifier les spécifications VESA de votre téléviseur.
ATTENTION
TOP
■
Une structure sécurisée doit supporter le poids ou la charge de l'écran. Lors du montage sur
un mur contenant des montants en bois, le centre des montants doit être confirmé avant inst
allation.
■
Ne pas installer sur une structure qui est sujette à vibrations, au mouvement ou au risque
d'impact. Ne pas le faire pourrait entraîner des dommages à l'écran et/ou des dommages à la
surface de montage.
■
Ne pas installer près de chauffage, cheminée, lumière directe du soleil, climatiseur ou de
toute autre source d'énergie thermique directe. Ne pas le faire peut entraîner des dommages
BOTTOM
à l'écran et pourrait augmenter le risque d'incendie.
■
Au moins deux personnes qualifiées doivent effectuer la procédure d'installation. Des
blessures et/ou dommages peuvent résulter d'une chute ou une mauvaise manipulation de
l'écran.
■
Surfaces de montage recommandées : montants en bois et surface plane en béton. Si le
montage doit être installé sur une surface autre que les montants en bois, utiliser le matériel
approprié (disponible dans le commerce).
1 OUTILS REQUIS (NON INCLUS)
A
2 Liste des composants
A. Support mural
B
C
D
E
F
G
Φ18x6.5x1.5(x4)
H
Φ22.8x8.2x2.5(x6)
a little longer
25mm
0.98"
I
3 INSTALLATION
3a
Bois / Montant en bois
Placez le crochet TV sur le mur d'installation. Utilisez un crayon
pour marquer l'emplacement des vis de montage afin de pouvoir
percer les trous et aligner l'ensemble.
TV Mount
User Manual RHTB-14006
?
B. 2x Supports de bras
M4x12 (x4) M4x30 (x4)
M5x12 (x4) M5x30 (x4)
M6x12 (x4) M6x30 (x4)
M8x16 (x4) M8x30 (x4)
18X8X20 (x4)
M8x60 (x6) Φ10x50 (x3)
(x1)
30mm(1.2")
3mm (0.12")
H x3
