Sommaire des Matières pour Phoenix S

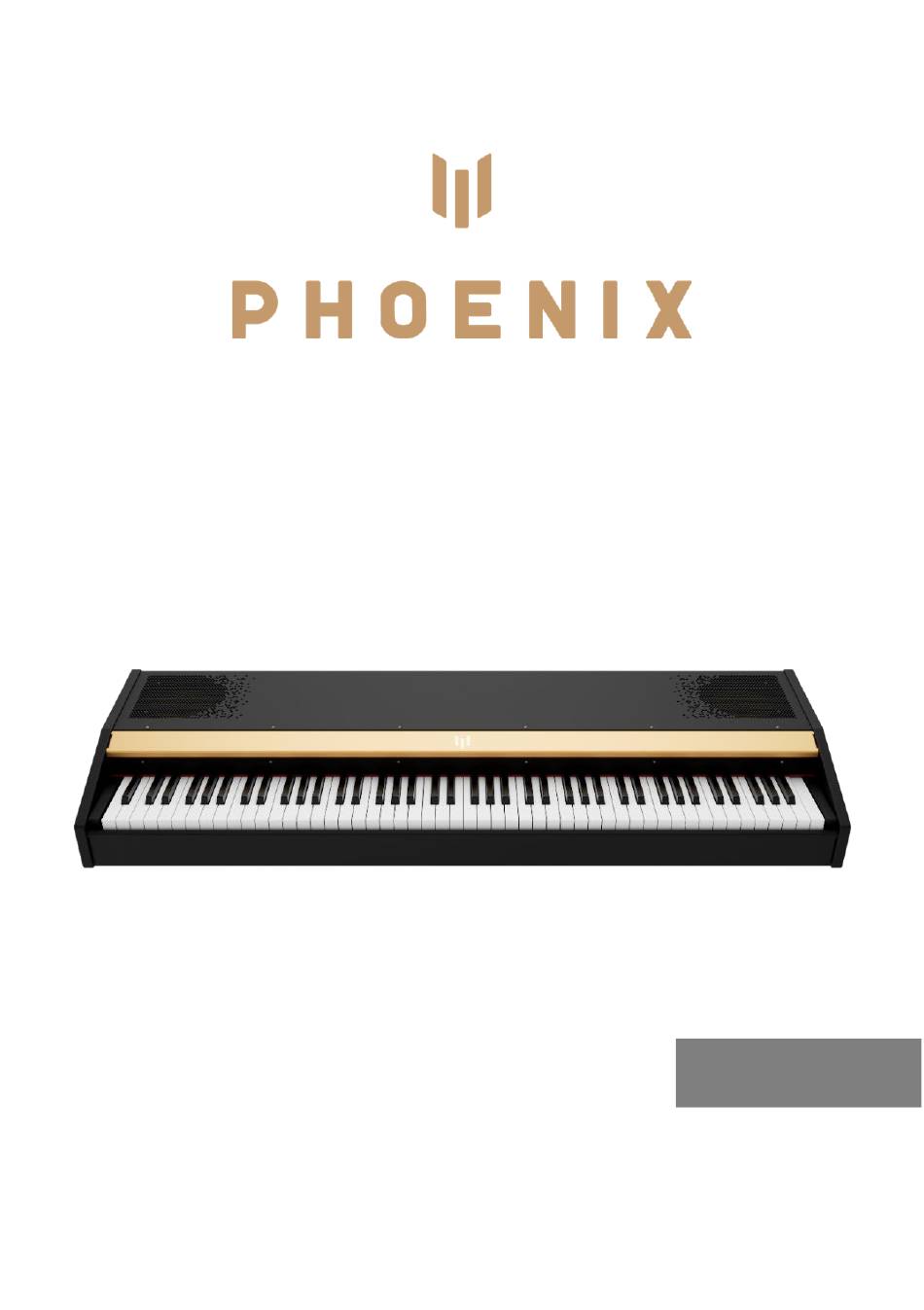

- Page 1 Manuel d’utilisation Ver 1.0 Français...
-
Page 2: Memo
MEMO... -
Page 3: Avant-Propos
Vous pouvez connecter tout appareil (Smartphone, tablette) compatible avec l’application Phoenix. Android ou iOS Le branchement s’effectue sur la prise USB type B (cf. schéma connectiques n°3 de la page 5) du piano. L’application permet de réaliser des enregistrements (MIDI, WAV) de la musique jouée sur le clavier. -
Page 4: Table Des Matières
Schémas connectiques ......... 5 Guide d’installation rapide ......6 Ouverture de la valise ..............6 Installation de la console ............... 6 Mise en place du piano Phoenix S ..........6 Raccordement ................6 Schéma de raccordement ............... 7 Mise sous/hors tension ..............8 Installation du pupitre .............. -
Page 5: Schémas Connectiques
Prise USB A : Enregistrement audio sur un disque dur ou une clé USB. Prises pour le pédalier analogique. • Mono : • Stéréo : Entrées auxiliaires RCA Sorties XLR Réglage volume amplification Sélection sortie (piano / auxiliaire) Sortie casque audio jack 6,35 mm. Impédance conseillée : 60 ohms... -
Page 6: Guide D'installation Rapide
GUIDE D’INSTALLATION RAPIDE Le Piano Phoenix S se trouve dans une housse semi-rigide de protection sur roulettes. Ouverture de la housse semi-rigide de protection • Positionner la housse semi-rigide de protection à l’horizontale roulettes sur une surface plane. • Ouvrez les fermetures éclair et dépliez la partie supérieure de la housse. -
Page 7: Schéma De Raccordement
SCHÉMA DE RACCORDEMENT Brancher les câbles du pédalier (cf. schéma connectiques n°5 de la page 5) • Cable mono • Cable stéréo Brancher l’adaptateur secteur au piano (cf. schéma connectiques n°1 de la page 5) Raccorder la prise secteur. -
Page 8: Mise Sous/Hors Tension
(environ 15s/8 battements). • Une fois les trois voyants rétro-éclairés en continu de couleur jaune orangé, le piano est opérationnel. • NE PAS JOUER SUR LE CLAVIER AVANT ALLUMAGE COMPLET DE L’INSTRUMENT... - Page 9 Utilisez uniquement le(s) cordon(s) d’alimentation fourni(s) Par ailleurs, le cordon d’alimentation fourni ne doit pas être utilisé avec un autre appareil ou s’il est endommagé. Si l’adaptateur secteur est endommagé contactez le service après-vente pour en obtenir un nouveau...
-
Page 10: Installation Du Pupitre
être posé sur la face supérieure du piano. En termes d’efforts et de stabilité, aucun effort parasite ne doit s’appliquer sur le piano (par exemple ne pas s’asseoir sur le piano ou ne pas monter sur le piano). -
Page 11: Reglage Du Volume Sonore
REGLAGE DU VOLUME SONORE Le piano possède différentes possibilités de réglages du volume sonore, indépendantes les unes des autres. Le réglage du volume sonore peut se faire de trois manières différentes : • En passant par le bouton 8 du schéma de la page X sur la face arrière du piano •... -
Page 12: Transposition
(baisse d’un demi-ton) ou (augmente d’un demi- ton) BOUTON SELECTEUR Le bouton sélecteur (9) permet de sélectionner alternativement la source du module d’amplification (enceintes et casque) ainsi que des sorties XLR de l’instrument : • Piano : utilisation de l’instrument en tant que Piano Phoenix autonome •... -
Page 13: Entrée Auxiliaire
MP3, ordinateur, et ce afin d’utiliser le Piano Phoenix en tant que système hi-fi ou de sonorisation via le mode AUX. Le niveau de sortie de la source audio externe doit être un niveau ligne à -10db (la plupart des appareils grand public utilisent ce standard, via des sorties mini- jack ou RCA en majorité). -
Page 14: Sorties Et Entrées Du Piano
SORTIES ET ENTREES DU PIANO Le piano possède les sorties suivantes : XLR, casque, USB type A et USB type Il possède une entrée RCA. Longueur Caractéristiques de câble du câble et/ou du Fonction autorisée périphérique Sortie son analogique Attention à ne JAMAIS symétrique vers un utiliser d’alimentation <... -
Page 15: Consignes De Securite
L’effort d’appui latéral sur le haut du piano ne doit pas dépasser 5 Kg pour éviter les risques de basculement du piano sur son pied • Il est exclu de s’asseoir sur le piano ou de monter sur le piano Sécurité •... -
Page 16: Avertissement
Vous ne devez pas démonter, réparer ou modifier l’appareil. • Suivez systématiquement et soigneusement les instructions de mise en service et de mise hors service. • Ne pas s’appuyer contre le clavier. ENTRETIEN • Utiliser uniquement un chiffon doux microfibre légèrement humide. •... -
Page 17: Précautions
PRECAUTION • pas utiliser le piano dans les lieux suivants : • Lieux exposés aux rayons directs du soleil, comme la proximité des fenêtres. • Lieux surchauffés, comme la proximité des radiateurs. • Lieux très froids, comme à l’extérieur en hiver. -
Page 18: Spécifications
SPECIFICATIONS PIANO PHOENIX S Dimensions Piano : 130,5cm x 45cm x 15cm. Poids 24 Kg Housse semi-rigide de protection Dimensions 146,1cm x 45,7cm x 15,2cm Poids 9 Kg.
