MERCI DE LIRE ATTENTIVEMENT LA NOTICE ET LES MESURES DE SECURITE AVANT TOUTE
Merci de vous référer aux pages des notices « Basic » et « Advanced » selon les indications données.
I/ DESCRIPTIF MATERIEL ET ACCESSOIRES FOURNIS
A- Accessoires fournis (notice « basic » pages 2 et 3)
Bien vérifier que vous avez tous les accessoires cités ci-dessous livrés avec votre flash
1) Z-240.
2) Capuchon pour emplacement à piles.
3) Capuchon pour capteur optique.
4) 2 isolants TTL.
5) Joint de rechange pour compartiment à piles.
6) Joint de rechange pour capuchon de la prise synchro.
7) Graisse INON.
8) Autocollant filtre rouge.
9) Autocollants : argentique ou numérique à coller sur le flash (notice « advanced » page 62).
10) Autocollant pour flash en mode appareil TTL avec cordon synchro.
11) Diffuseur -0.5 pour mode S-TTL et Manuel.
12) Diffuseur -1.5 pour mode S-TTL et Manuel.
13) Filtre rouge plastique pour lampe pilote
14) Filtre bleu plastique pour lampe pilote/
15) Feuillet rose : précautions (traduit en français).
16) Feuillet rose (petit) : limitation nombre de flash.
17) Manuel « basic » (à garder, car le numéro de série y est inscrit au dos).
18) Manuel « advanced » (à garder, car le numéro de série y est inscrit au dos).
Accessoires à acquérir :
1) 4 piles AA (cf chapitre suivant).
2) Câble optique ou Cordon synchro selon votre appareil.
3) D Base ou AD/M Mount Base selon votre appareil.
4) Bras de fixation.
Le flash Z-240 est un matériel de haute technicité. Avant d'être expédié il est testé dans l'eau et
entièrement vérifié. Afin de garder une performance optimale de votre flash, merci de respecter les
procédures d'utilisation et de stockage INON et de faire vérifier votre matériel par INON régulièrement.
INON n'indemnise en aucun cas, toutes pertes, tous dommages liés, directement ou indirectement, au
disfonctionnement ou noyade du produit.
Merci de vérifier votre flash et son fonctionnement avant toute utilisation sous l'eau.
Tel / Fax :05.56.68.94.12. info@divephotolight.com wwwdivephotolight.com

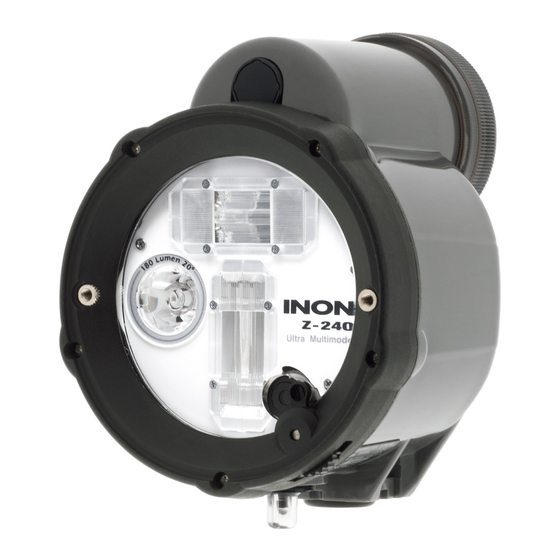

INON Z-240
UTILISATION
UTILISATION DU FLASH
Sarl Dive Photo Light
2bis chemin de fourguey 33370 Pompignac France
RCS : Bordeaux SIRET : 48299386200010
1
Publicité
Sommaire des Matières pour INON Z-240
- Page 1 3) D Base ou AD/M Mount Base selon votre appareil. 4) Bras de fixation. Le flash Z-240 est un matériel de haute technicité. Avant d’être expédié il est testé dans l’eau et entièrement vérifié. Afin de garder une performance optimale de votre flash, merci de respecter les procédures d’utilisation et de stockage INON et de faire vérifier votre matériel par INON régulièrement.
- Page 2 B- Descriptif (pages 6 à 9 « basic ») 1) Tubes flash Les tubes sont disposés en T afin d’assurer un angle de 100° . 2) Lampe pilote Permet de voir le sujet à photographier et de le « viser ». 3) Cellule ajustement lumière En mode AUTO, cette cellule mesure la réflexion de la lumière.
- Page 3 24) Joint de rechange pour compartiment à piles 25) Joint de rechange pour connecteur synchro 26) Graisse INON 27) Isolants TTL (page 59 « advanced ») Ces 2 plaquettes isolantes sont utilisées avec le Nikon D100. En effet afin d’éviter un court-circuit il faut placer un isolant dans le connecteur cordon synchro de votre caisson de Nikon D100.
-
Page 4: Important
Facteurs essentiels d’étanchéité des joints : Le joint lui-même. La surface de contact du joint. Le logement du joint. La bonne mise en place du joint. La graisse. En premier lieu inspecter le joint dans son logement. Si une des indications suivantes est présente, l’étanchéité... - Page 5 ! Fonctionnement sans réglages (pages 32 à 35 « basic ») INON recommande d’utiliser un diffuseur et un filtre rouge pour la lampe pilote. Le diffuseur permet que les photos ne soient pas surexposées vu la puissance du flash, et augmente l’angle de 10°...
- Page 6 Ajustement de la puissance avec le mode S-TTL Low (schéma page 40 « basic ») Si, malgré les ajustements précédents, les photos restent trop claires, (notamment les photos macro) passer en mode S-TTL Low et EV en position B. Si la photo est encore trop claire, régler les EV en pivotant vers le C (description ci-dessous « réglage des EV »).
- Page 7 A- Joints (schémas pages 12 et 13) Entretien des joints (page 12) Régulièrement, procéder à un graissage de vos joints avec la graisse INON et seulement celle-là. NE PAS UTILISER D’AUTRES GRAISSES (problème de compatibilité avec le joint jaune et donc aucune garantie possible).
- Page 8 En cas de non-utilisation prolongée, faire fonctionner le flash une fois par mois. Révision/Garantie INON recommande une révision par leur service tous les ans et une révison complète tous les 3 ans. Contact : info@inon.co.jp (www.inon.co.jp). Contact : info@divephotolight.com (www.divephotolight.com).
