Compaq 0U Guide D'installation Rapide

K D'I
IT NSTALLATION
0U / 1U
Poster d'installation rapide pour
périphériques 0U / 1U montables en rack
Ouvrez complètement le posterl
avant de commencer les procédures
d'installation
Imprimé sur papier recyclé
AVIS
Les informations contenues dans ce document pourront faire l'objet de
modifications sans préavis.
COMPAQ COMPUTER CORPORATION NE SAURAIT ÊTRE TENU
RESPONSABLE NI DES ÉVENTUELLES ERREURS OU OMISSIONS
TECHNIQUES OU RÉDACTIONNELLES, NI DES DOMMAGES CONSÉCUTIFS
À LA FOURNITURE, AUX PERFORMANCES OU À L'UTILISATION DE CE
PRODUIT. CES INFORMATIONS SONT FOURNIES "TELLES QUELLES " ET
COMPAQ COMPUTER CORPORATION EXCLUT TOUTE GARANTIE,
EXPRESSE OU IMPLICITE, Y COMPRIS, DE MANIÈRE NON LIMITATIVE,
TOUTE GARANTIE IMPLICITE, DE QUALITÉ MARCHANDE ET
D'ADÉQUATION À UN USAGE PARTICULIER ET DE NON-RESPECT DES
DROITS D'AUTEUR
Cette publication contient des informations protégées par copyright.
Toute reproduction ou représentation, même partielle, par quelque
procédé que ce soit, du présent document est interdite sans autorisation
écrite préalable de Compaq Computer Corporation.
©
2000 Compaq Computer Corporation
Compaq est une marque enregistrée auprès du bureau américain des brevets et marques
déposées (U.S. Patent and Trademark Office).
KIT D'INSTALLATION 0U / 1U COMPAQ
POSTER D'INSTALLATION RAPIDE POUR PÉRIPHÉRIQUES 0U / 1U MONTABLES EN RACK
Seconde édition (novembre 2000)
Référence 216252-022
Compaq Computer Corporation
216252- 022
Contenu du kit
! Éléments destinés au montage 0U
" Supports de montage - 0U (2)
" Vis 3 permettant de fixer l'unité (0U) sur le rack (6) [2 suppl.]
! Éléments destinés au montage 1U
" Supports de montage - 1U (2)
" Rails pour le montage sur rack (assemblage nécessaire) - 1U
- Rail 1U, partie avant (2)
- Rail 1U, partie arrière (2)
- Écrou, ailette (4)
- Écrou métrique hexagonal (4) [recommandé lors de l'expédition dans
un rack]
- Écrous cage - (4) [2 suppl.]
" Vis 1 permettant de fixer les supports de montage à l'unité (6)
[2 suppl.]
" Vis 2 permettant de fixer les rails au rack (10) [2 suppl.]
! Gabarit de montage en rack pour une installation à 1U

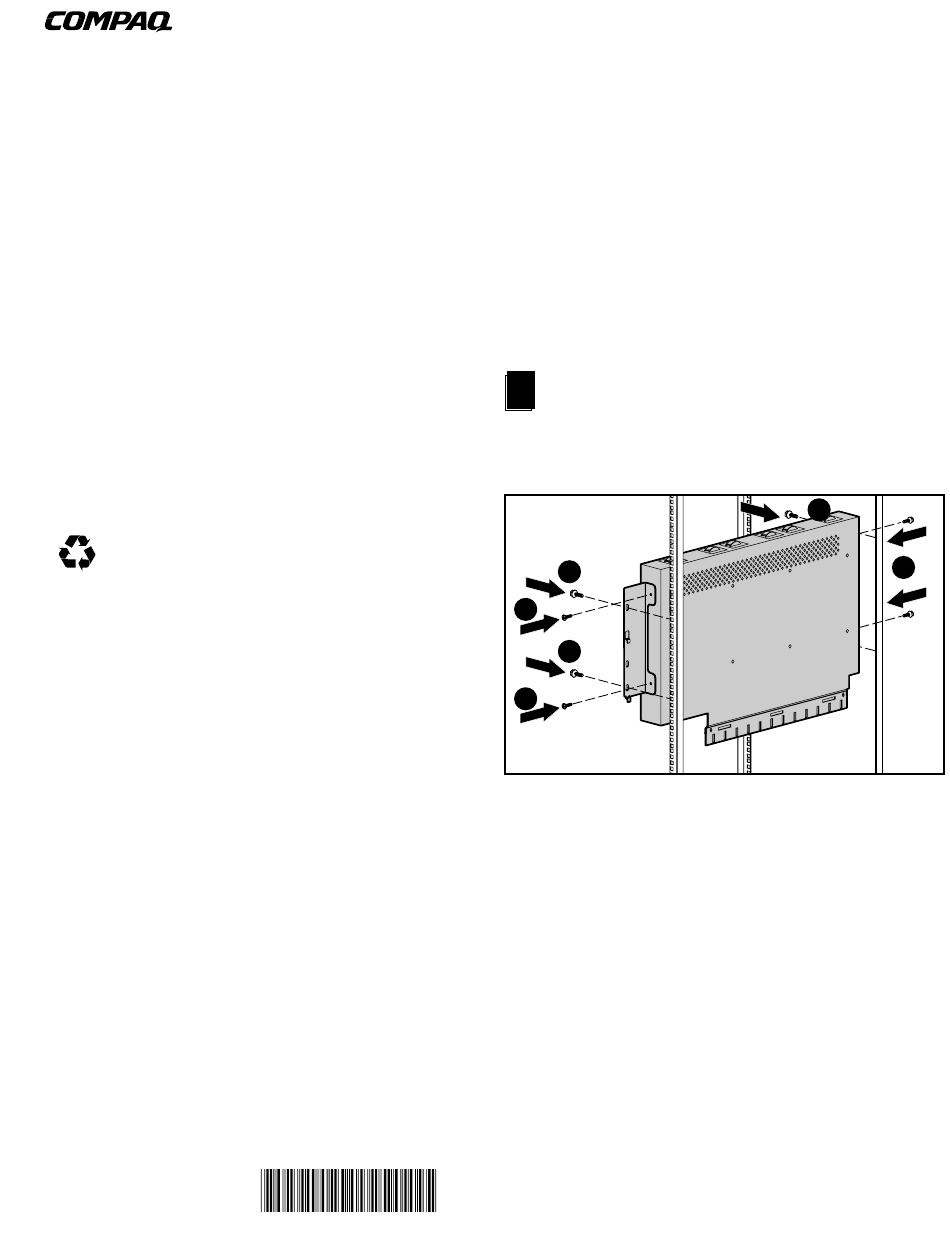

Installation de l'unité -
1
Configuration à 0U
Alignez le support de montage sur les trous des vis de l'unité. Utilisez des vis 1
pour fixer les supports sur les côtés de l'unité. Fixez l'unité sur les montants du
rack en utilisant des vis 3 (deux de chaque côté).
3
1
3
1
3
1
