4.4

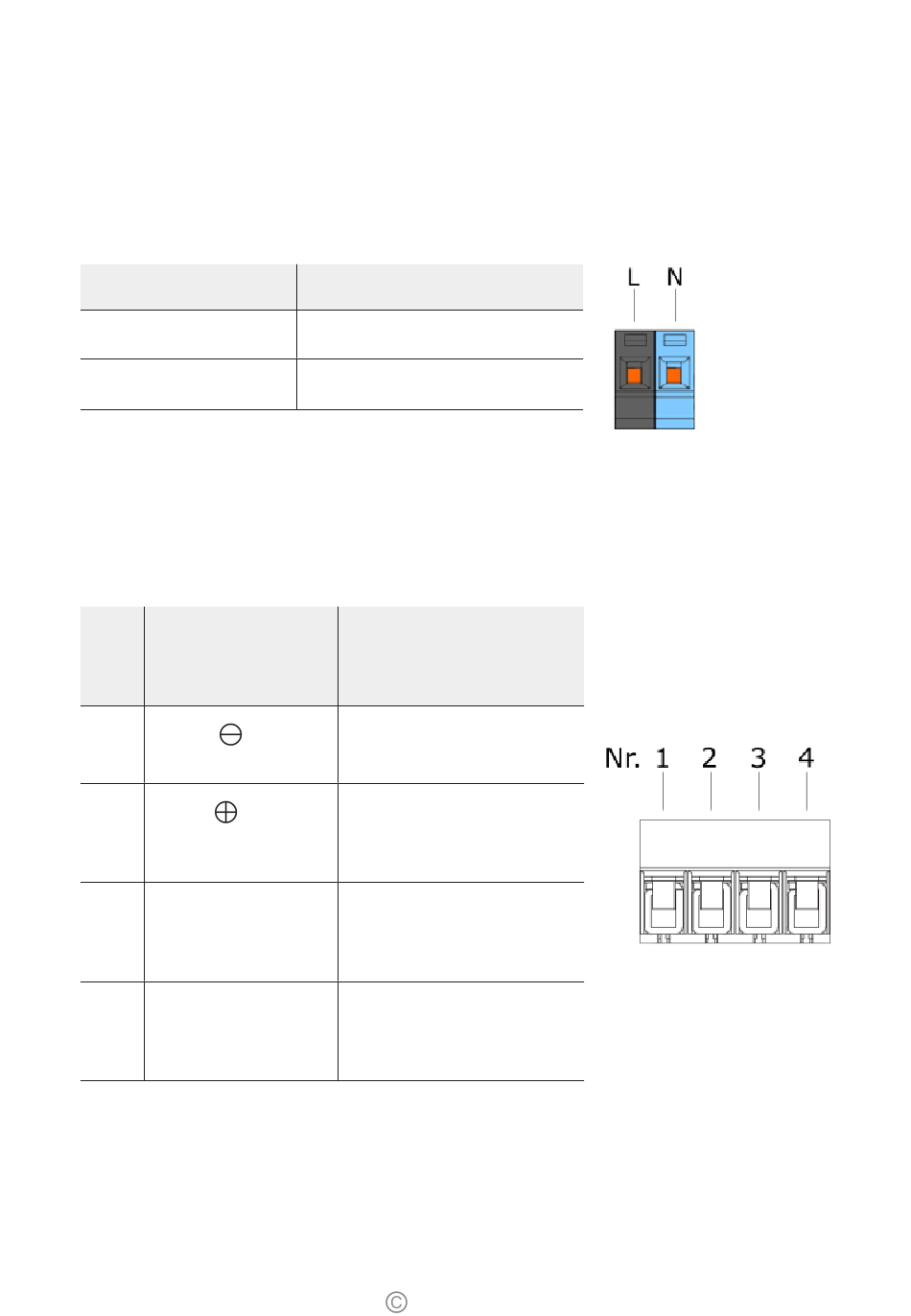

Aff ectation des raccordements
L'alimentation électrique de l'ExitSafe se fait avec les
bornes à ressorts (X1) sur le module de commande
avec 230 V CA.
Désignation
L
N
Tableau 1 : aff ectation entrée secteur
La commande et l'alimentation du moteur à raccorder
se font via les contacts vissés (X2) sur le module de
commande ExitSafe.
N°
Désignation /
Couleur des
fi ls
1
noir
+
2
blanc
3
▼
rouge / mar-
ron
4
▲
marron /
rouge
Tableau 2 : aff ectation borne moteur
L'ExitSafe est commandé via un émetteur d'ordres avec
des contacts libres de potentiel. Ces derniers sont rac-
cordés à la barrette de connecteurs (X3) sur le module
Aff ectation
Conducteur extérieur
Conducteur neutre
Aff ectation
-
0 V alimentation
moteur
+ 8,4 V à 12 V
CC alimentation
moteur
Signal
DESCENDRE
pour moteur
Signal LEVER
pour moteur
elero GmbH
FR | 15
