TREND 3RM Fiche Technique

3RM ET 3RM/241
Description
Le Module Trois Relais (3RM) convertit une sortie analogique
d'un contrôleur IQ Trend en cascade trois relais, et agit comme
une interface entre les équipements Trend et les équipements
de chauffage et de ventilation. Il peut être configuréen mode
Chauffage/Ventilation/Refroidissement (HCM – Heat/Cool Mode)
ou en mode cascade à trois étages (TRM) en utilisant le cavalier.
Il y a des cavaliers de commande manuelle pour chaque relais
afin de faciliter la mise en service. Le câblage sur site est rendu
plus facile grâce aux borniers de raccordement en cage, et une
connexion de boucle d'alimentation aide dans le câblage de
modules supplémentaires.

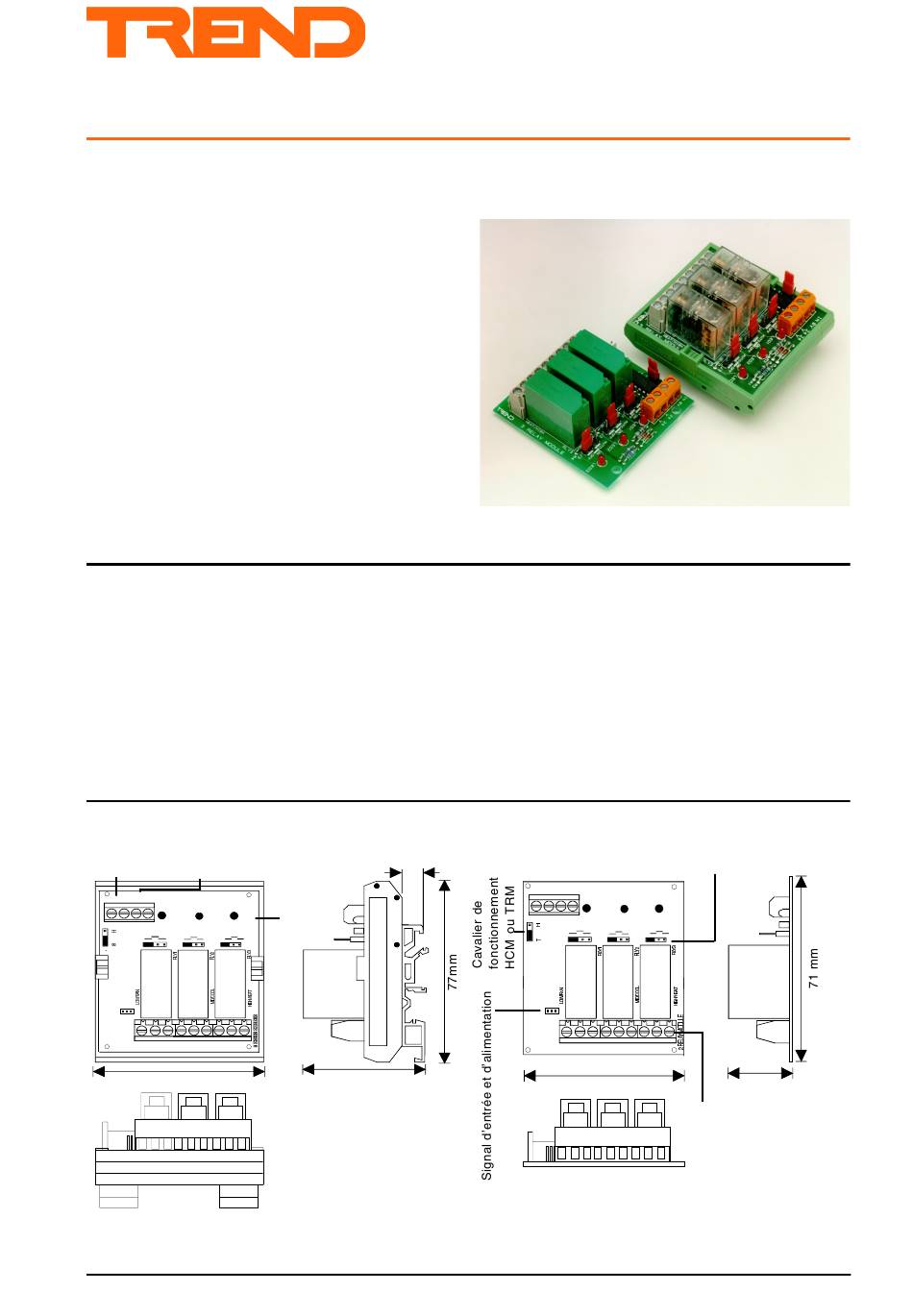

Présentation
3RM
Signal d'entrée Boucle d'alimentation
24 24
IN 0V v v
LED 1 LED
2 LED 3
ON
ON ON
AUTO OFF AUTO OFF AUTO OFF
J1 J1
J2
J4
N N C N N C
N N C
C O C O
C O
67mm
3RM Fiche Technique Module Trois Relais TA101111AFRA Version 2/B 10/9/97
12mm
LED
d'état
50mm
Module Trois Relais
Caractéristiques
• Double fonction ; HCM ou TRM sélectionnables par cavalier.
• Dérogation manuelle MARCHE/ARRET/AUTO sélectionnable
par cavalier.
• Indication d'état via des LED.
• Montage sur rail DIN standard, ou montage à l'intérieur du
système d'extension de relais des contrôleurs IQ241.
• Borniers de raccordement en cage.
3RM/241
24 24
IN 0V
v v
LED 1
LED 2
ON
ON
AUTO OFF AUTO OFF AUTO
J1
J1
J4
N N C N
N N C
C O C
C O
64 mm
Fiche Technique
3RM
Cavalier de dérogation
MARCHE/ARRET/AUTO
LED 3
ON
OFF
J2
N C
O
28 mm
Bornes de sortie
1
