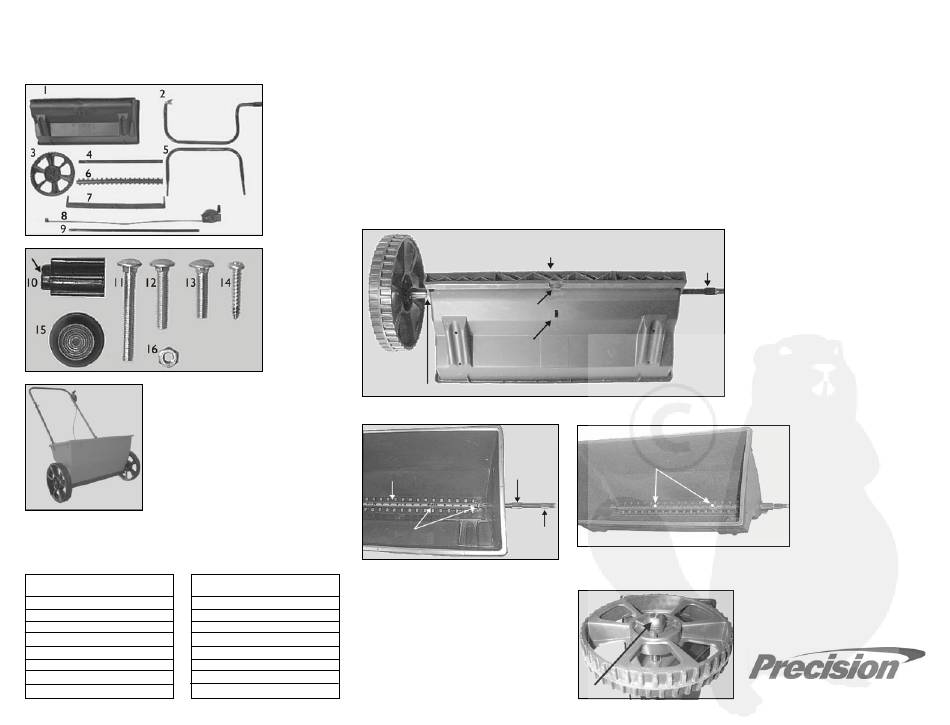

Precision DS1000KD Manuel De Montage Et Liste De Pièces

12/06
ÉPANDEUR PAR GRAVITÉ DS1000KD
Outils requis:
* Clé 7/16"
*Tournevis cruciforme
Ref. Séparer Description Qté Ref.
Non Non Non
1 2420 Distributeur 1 9
2 2449 Béquille 1 10
3 917DJ Roue 2 11
4 1107 Poignée latérale 2 12
5 1108 Poignée supérieure 1 13
6 2403 Barre agitatrice 1 14
7 2674 Barre d'alimentation 1 15
8 2442 Ensemble câble de commande 1 16
CONSIGNES DE MONTAGE ET LISTE DE PIÈCES 2841-1
CONSIGNES DE MONTAGE:
L'ETAPE 1. Placez la barre d'alimentation dans la partie inférieure du distributeur (assurez-vous que la patte de fixation
La figue 1
37mm Entretoise
La figue 2
Barre agitatrice
Alignez les
trous de l'axe avec ceux de la barre
Séparer Description Qté
Non ÉTAPE N° 2. Insérez l'extrémité du fil sur
2421 Axe 1
2679 37mm Entretoise fendue 2
1868 6mm x 57mm Boulon de châssis 1
1417 6mm x 38mm Boulon de châssis 4
1407 6mm x 31mm Boulon de châssis 4
2405 31mm Vis métallique 2
1040 13mm Chapeau de moyeu 2
1270 6mm Écrou hexagonal 9
du câble est sur le même côté que la fente sur le distributeur, Fig. 1). Posez l'agitateur en plastique dans le
distributeur avec la fente tournée vers la droite. Placez l'entretoise 1-7/16" sur l'extrémité aplatie de l'axe.
Insérez maintenant l'axe dans la barre d'alimentation, le distributeur et l'agitateur, Fig.2. Tout en insérant
l'axe dans la barre d'agitation, positionnez les trous de l'axe de sorte à ce qu'ils correspondent aux trous de
la barre d'agitation. Dès lors que l'axe est de l'autre côté du distributeur, posez la barre agitatrice en place à
l'aide des vis 1 1/4", Fig. 2.
Roue
Barre d'alimentation
Fixation câble
Fente dans distributeur
Distributeur
La figue 3
37mm
Extrémité
31mm Vis métalliques
collerette vers
Fixez l'agitateur sur l'axe
distributeur
Extrémité
aplatie de l'axe
le câble de commande par le
biais de l'attache câble sur la
barre agitatrice. Poussez le rac-
cord en plastique sur le câble
de commande dans la fente à
l'arrière du distributeur.
Enjoliveur
Axe
Precision Products, Inc.
2841-1
