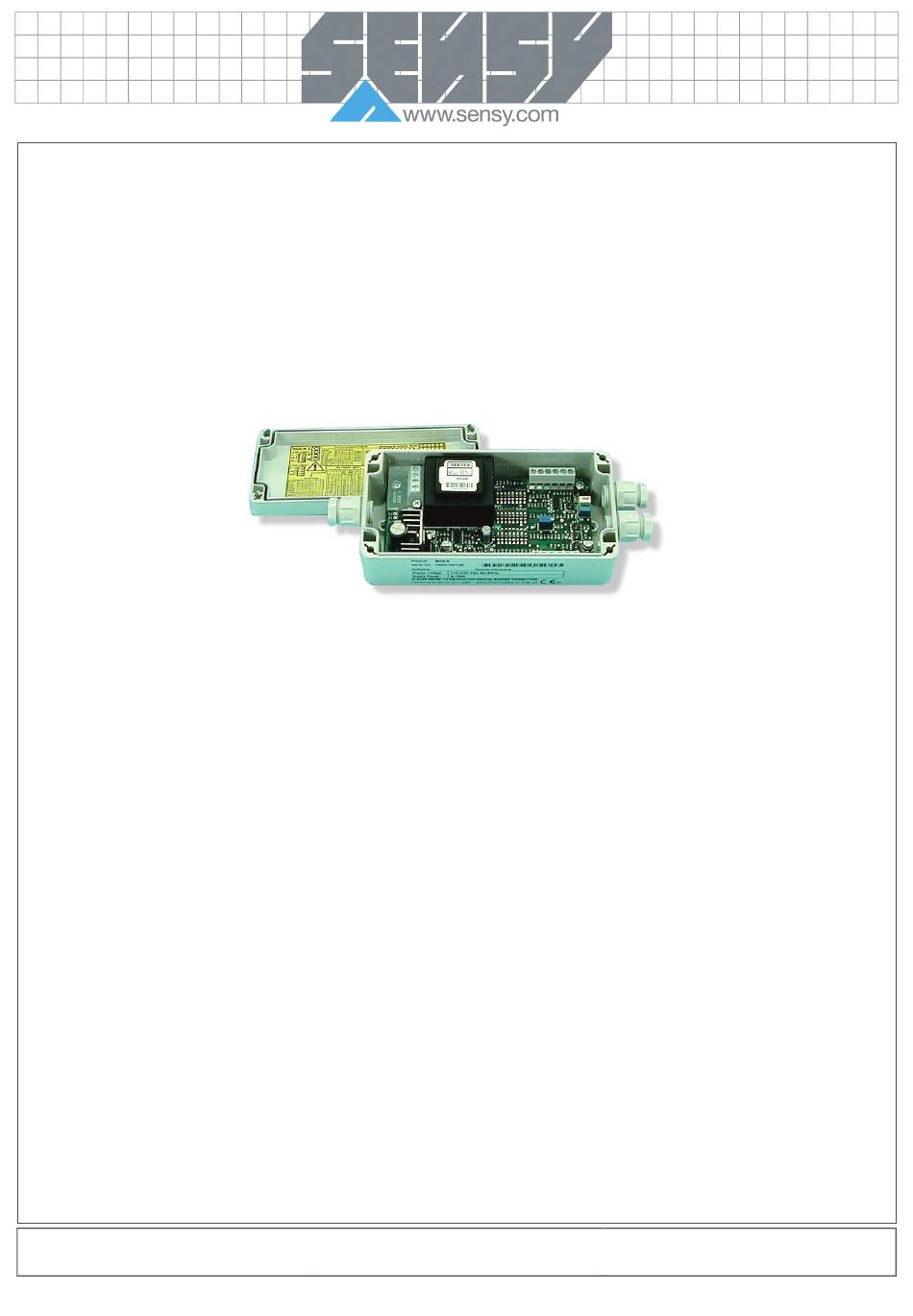

COND-SGA-A & COND-SGA-D
AMPLIFICATEUR POUR CAPTEUR A JAUGES DE CONTRAINTES
1. INTRODUCTION .................................................................................................................................................................................2
1.1. L'Amplificateur de Jauges de Contraintes COND-SGA ..............................................................................................................2
2. INSTALLATION ...................................................................................................................................................................................3
2.1. Pré-installation .............................................................................................................................................................................3
2.2. Câblage .......................................................................................................................................................................................3
2.2.1. Connexion de l'alimentation ................................................................................................................................................3
2.2.2. Connexion du signal d'entrée ..............................................................................................................................................4
2.2.3. Connexion du signal de sortie .............................................................................................................................................5
3. REGLAGE DES SWITCHES ...............................................................................................................................................................5
3.1. Position des switch ......................................................................................................................................................................5
3.2. Sortie analogique et tension d'excitation - SW4 ..........................................................................................................................6
3.3. Réglage du filtre de sortie - SW3 ................................................................................................................................................7
3.3.1. Modes de sortie courant et filtre d'entrée - JP1, JP2 & JP3 ................................................................................................8
3.4. Switch de réglage du gain - SW1 ................................................................................................................................................8
3.4.1. Switch de pontage pour étalonnage - SW1/8 ......................................................................................................................9
3.5. Switch de réglage du zéro (offset) - SW2 ....................................................................................................................................9
4. ETALONNAGE ..................................................................................................................................................................................10
4.1. Sortie .........................................................................................................................................................................................10
4.2. Tare du zéro ..............................................................................................................................................................................10
4.3. Sensibilité ..................................................................................................................................................................................10
4.3.1. Utilisation d'une source millivolt ........................................................................................................................................11
5. DEPANNAGE ....................................................................................................................................................................................12
6. ENTRETIEN DU PRODUIT ...............................................................................................................................................................13
7. SPECIFICATIONS .............................................................................................................................................................................14
7.1.1. Sorties ...............................................................................................................................................................................14
7.1.2. Connections ......................................................................................................................................................................14
7.1.3. Boitier ................................................................................................................................................................................15
7.1.4. Contrôles ...........................................................................................................................................................................15
7.2. Approbations CE .......................................................................................................................................................................15
7.3. SGA/A & SGA/D Détail des connections ...................................................................................................................................16
MA-COND SGA-A & SGA-D_FR Rev4.docx
Page 1 on 16
Rev: 22/05/2013
Publicité
Table des Matières
Sommaire des Matières pour Sensy COND-SGA-A
-
Page 1: Table Des Matières
COND-SGA-A & COND-SGA-D AMPLIFICATEUR POUR CAPTEUR A JAUGES DE CONTRAINTES 1. INTRODUCTION ....................................2 1.1. L’Amplificateur de Jauges de Contraintes COND-SGA ......................2 2. INSTALLATION ....................................3 2.1. Pré-installation .....................................3 2.2. Câblage .......................................3 2.2.1. Connexion de l’alimentation ..............................3 2.2.2. Connexion du signal d’entrée ..............................4 2.2.3. -
Page 2: Introduction
Le COND-SGA fournis une large gamme de signaux conditionnés pour jauges de contraintes, cellule de charge, capteurs de pression et de couple. Proposé en deux versions, le COND-SGA-A pour 110/230VAC ou 18-24VDC et le COND-SGA-D uniquement alimenté en DC. Une autre possibilité d’alimentation est disponible, le module IS1224 comprend un convertisseur DC-DC permettant au COND-SGA d’être alimenté... -
Page 3: Installation
COND-SGA-A & COND-SGA-D 5W (approx. 150mA à pleine charge) NOTE: Le COND-SGA-A peut être alimenté aussi bien en AC qu’en DC. Il est aussi possible de brancher LES DEUX simultanément pour assurer une sécurité d’alimentation. MA-COND SGA-A & SGA-D_FR Rev4.docx... -
Page 4: Connexion Du Signal D'entrée
L’alimentation devrait être capable de fournir au moins 1A à 12V et 0.5V à 24V. Les connexions du signal d’entrée/sortie et de l’alimentation des COND-SGA-A & COND-SGA-D sont réalisées via des bornes de terminaisons de 2.5mm². L’entrée de câble de la version boitier se fait via des presse-étoupes aux extrémités du boitier... -
Page 5: Connexion Du Signal De Sortie
2.2.3. Connexion du signal de sortie Deux sortie analogiques sont disponibles sur le COND-SGA, courant continu ou tension continue. SORTIE GAMME Tension DC ±10V NB: Charge maximale courant supporte modes ±5V sur les gammes fonctionnement « Sink » et « source ». Deux 0 - 10V tension 2mA cavaliers JP1 &... -
Page 6: Sortie Analogique Et Tension D'excitation - Sw4
3.2. Sortie analogique et tension d’excitation - SW4 Utilisez le switch 4 pour sélectionner la sortie souhaitée et, si nécessaire, le filtre passe-bas et une excitation de 5V. GAMME SORTIE D’ENTREE 4-20mA 0 - 20mA 4-20mA 0 - 20mA 0 - 10V 0 - 5V ±10V ±5V... -
Page 7: Réglage Du Filtre De Sortie - Sw3
SW4 1 0-10V 0↓ 1↑ 1↑ X 0↓ 1↑ X Exemple: - Sortie 0-10 Volt sans filtre 3.3. Réglage du filtre de sortie - SW3 Le COND-SGA incorpore un filtre passe-bas du second ordre (-12dB/oct) qui peut être utilisé pour améliorer les performances et la qualité... -
Page 8: Modes De Sortie Courant Et Filtre D'entrée - Jp1, Jp2 & Jp3
3.3.1. Modes de sortie courant et filtre d’entrée - JP1, JP2 & JP3 3.4. Switch de réglage du gain - SW1 Gamme 1 à 60 : de 0.06mV/V à 30.30mV/V ↑ = ON (1) ↓ = OFF (0) SW1/8 enclenche la fonction de pontage pour étalonnage 0,06mV/V 0,11mV/V 0,17mV/V... -
Page 9: Switch De Pontage Pour Étalonnage - Sw1
5,54mV/V 5,72mV/V 7,50mV/V 10,50mV/V 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 ↑ ↓ ↓ ↓ ↑ ↑ ↑ x ↓... -
Page 10: Etalonnage
78%. Un ajustement plus fin est fourni par le potentiomètre P2. 4. ETALONNAGE Le COND-SGA-A & COND-SGA-D permet d’alimenter et de conditionner le signal d’un large éventail de ponts de jauges, peson, capteurs de pression ou de capteurs de couple. -
Page 11: Utilisation D'une Source Millivolt
2.5mV/V, utilisez comme réglage 3.19mV/V (10/8x2.5=3.125mV/V) 1.20mV/V SW1 = [0010] [000] Les COND-SGA-A & COND-SGA-D peuvent être étalonné avec le capteur connecté, à condition que deux points d’étalonnage puissent être utilisés, p.ex. en appliquant une charge ou force connue. Si cela n’est pas possible, une source mV stable ou un simulateur de capteur peut être utilisé... -
Page 12: Depannage
5. DEPANNAGE 1. Pas de signal a. Vérifier l’alimentation (LED allumée). b. Vérifier que le câblage de la sortie est correct. c. Vérifier les terminaisons (s’assurer que l’isolant n’est pas dans le bornier, coupure de fil, etc.) d. Vérifier le capteur (généralement 350Ω entre les excitations + et – et aussi entre les entrées + et –... -
Page 13: Entretien Du Produit
4. Sortie instable La sortie est instable ou varie. La cause peut être (A) une mauvaise installation ou (B) un environnement bruyant. A. Poor Installation Lorsqu’une sortie est présente mais plus grande ou plus faible (gain ou zéro) qu’attendu: a. Vérifier les problèmes d’installation et réparer si nécessaire. b. -
Page 14: Specifications
• Un suivi de maintenance du COND-SGA • Le numéro d’assistance du fournisseur 7. SPECIFICATIONS PARAMETRES TYPIQUE UNITES Alimentation COND-SGA-A 110/230 (50 - 60Hz) COND-SGA-D VDC (Voir note 1) Courant dc (dépend de la charge) Réjection de gain (0 - 100%) 0.01... -
Page 15: Boitier
Degré de pollution 2 Connecté en permanence Catégorie d’isolation III Dans l’intérêt d’un développement continu du produit, SENSY S.A. se réserve le droit de modifier les spécifications du produit sans avis préalable. Pour plus de Manuels, Quickstarts, Datasheets, support et beaucoup d’autres informations, rendez-vous sur www.sensy.com/support... -
Page 16: Sga/A & Sga/D Détail Des Connections
7.3. SGA/A & SGA/D Détail des connections MA-COND SGA-A & SGA-D_FR Rev4.docx Page 16 on 16 Rev: 22/05/2013...
