Fiche technique 2.20-90.020-01-fr
GA2 Afficheur graphique
Montage et installation
L'installation électrique, avec raccordement des appareils, doit être exclusivement réservée à des
techniciens qualifiés. Il convient de respecter les dispositions et réglementations en vigueur.
La mise sous tension ne doit être faite qu'après vérification et réglage de l'appareil par l'ingénieur ou le
Attention
technicien chargé de la mise en service!

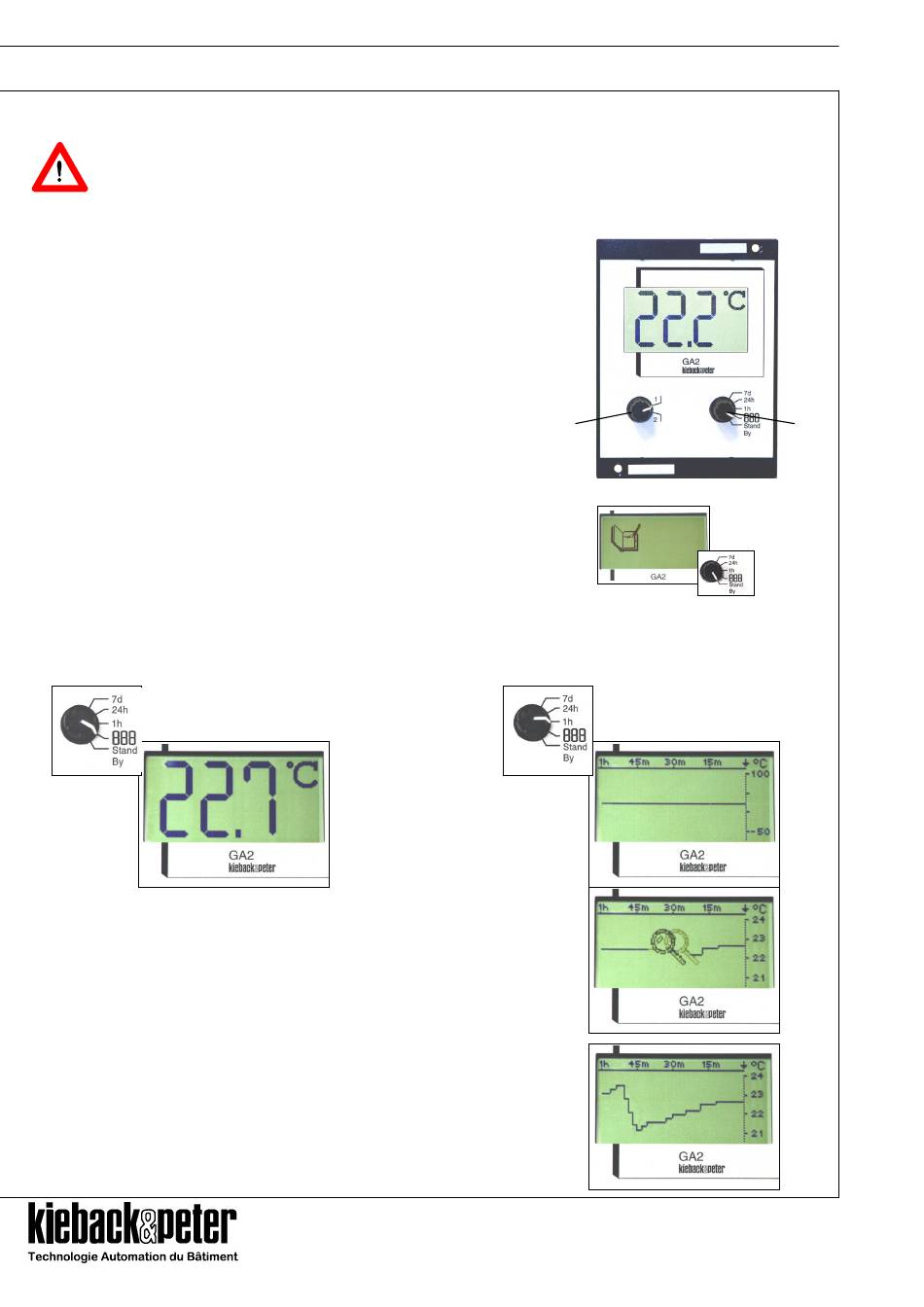

Commandes
L'afficheur graphique digital GA2 permet d'afficher les valeurs de deux mesures.
•
Sélection de la mesure :
La mesure affichée (canal 1 ou 2) est sélectionnée à l'aide du commutateur
(A).
•
Type d'affichage :
Les choix suivants, sélectionnables à l'aide du commutateur (B), sont
possibles :
Position commutateur
Stand By : mode économie sans affichage de valeur ;
Lors de la commutation du mode affichage digital au mode affichage graphique, la courbe de tendance est affichée sur toute sa
plage. Après 15 secondes, le mode "loupe" optimise automatiquement l'affichage.
Exemple : Commutation de l'affichage de la température ambiante du mode digital en mode graphique sur la dernière heure :
Affichage digital
888 : Affichage digital de la valeur mesurée. Les
valeurs sont affichées avec des décimales
jusqu'à 99,9 et sans décimales à partir de
100
1h : Affichage de la courbe analogique de la
dernière heure
24h : Affichage de la courbe analogique des
dernières 24 heures
7d : Affichage de la courbe analogique des 7
derniers jours
l'afficheur GA2 sert au relevé de valeurs.
Dans ce mode, le symbole bloc-notes
apparaît brièvement
A
commutation en
mode graphique
sur la dernière
heure
Affichage sur toute la
plage durant 15
secondes
Après 15 secondes, le
mode "loupe" optimise
automatiquement
l'affichage
Affichage de la courbe sur
la plage 21..24°C.. La plus
petite plage affichée
comprend 3 unités
Description technique
Kieback & Peter
P.A. Bellevues Eragny Parc le Wisconsin
BP N° 271 Eragny sur Oise
F-95617 Cergy Pontoise Cedex
