AVEC COMMANDE AUTOMATIQUE
PAR DETECTION PLUIE-VENT-HORLOGE
NOTICE D'INSTALLATION ET D'UTILISATION
1) PRESENTATION

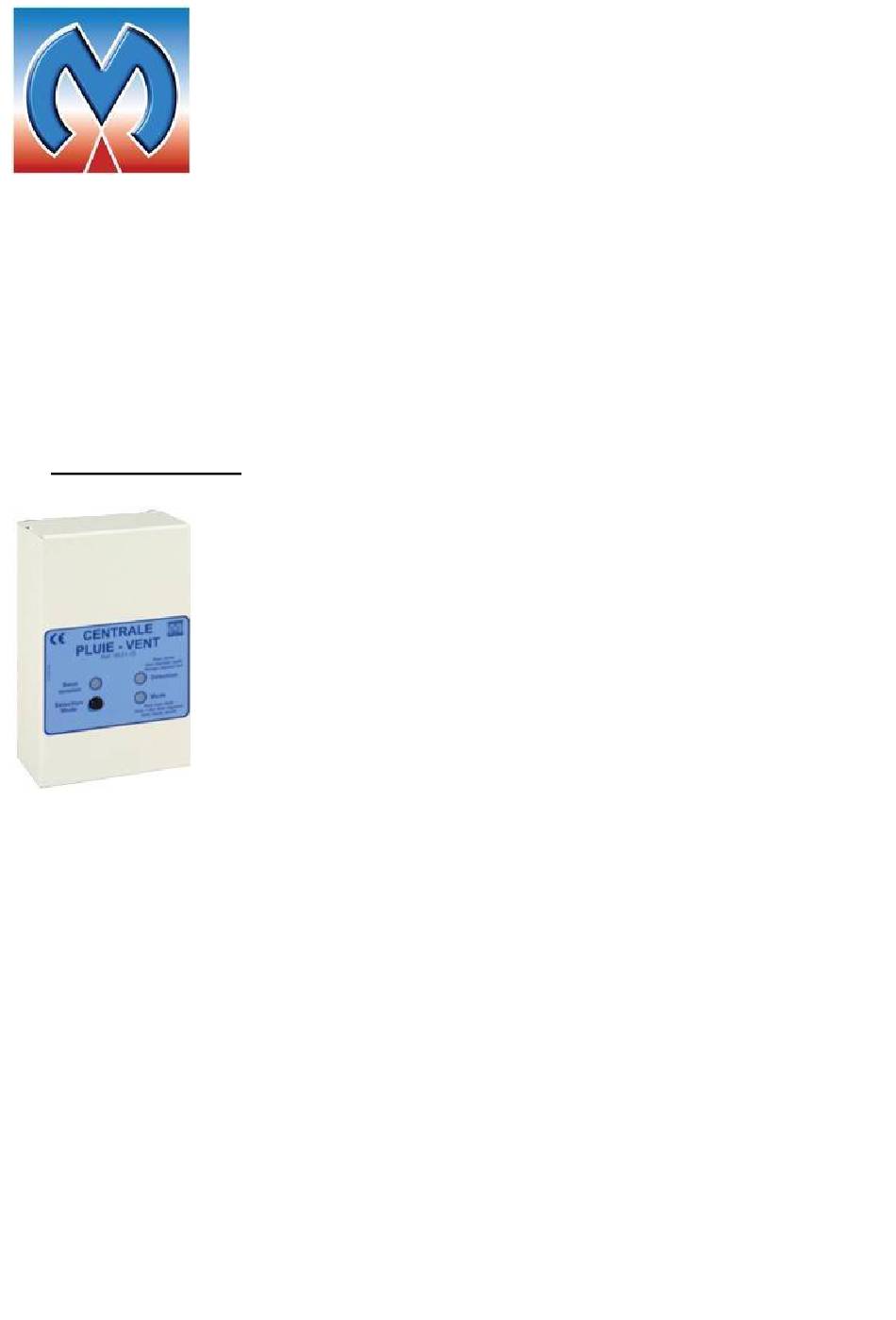

La centrale CPV2 se présente sous la forme d'un coffret composé d'un capot et d'un socle métallique.
Les voyants et la commande des 3 modes de fonctionnement sont placés en face avant.
Il existe des modules de zones associés à la CPV2 pour disposer de plusieurs zones d'aération.
La CPV2 possède différents borniers permettant de raccorder :
un détecteur de pluie avec séchage du capteur
un détecteur de vent
une commande de fermeture forcée «Horloge, Thermostat ou Intrusion »
des boutons poussoirs de fermeture et d'ouverture pour une zone
un bouton poussoir de sélection de mode de fonctionnement
un contact report d'état NO ou NF suiveur du blocage de la CPV2
une ligne de vérins électriques 230V ou électrovannes (sélection par Inter 3)
Suite à une détection sur l'un de ces capteurs (pluie, vent ou horloge...), la centrale opère un blocage
des commandes manuelles d'ouverture et de fermeture pendant un temps minimal. Ce temps de
blocage est paramétrable (15 sec. ou 15 minutes).
Les capteurs Pluie et Vent disposent de seuil de déclenchement réglable avec précision. Ces réglages
s'opèrent directement sur la carte de commande située à l'intérieur du produit.
Centrale CPV2
5531-15
CENTRALE 1 ZONE
La CPV2, qui a été conçue et développée par MADICOB, assure les fonctions
essentielles de confort et de sécurité et participe au bien-être des personnes
qui en dispose.
La centrale de commande pour vérins électriques ou électropneumatiques
MADICOB permet l'ouverture et la fermeture d'ouvrants de façade ou
d'exutoires de toiture de façon automatique ou manuelle.
Elle s'intègre dans un mécanisme de désenfumage pour assurer les fonctions
de confort. Elle vient compléter la gamme MADICOB.
La centrale CPV2 MADICOB assure l'asservissement de vérins électriques
fonctionnant sous une tension de 230 Volts AC.
(Réf MADICOB 5533)
(Réf MADICOB 5532)
(Réf MADICOB 6901)
Publicité
Manuels Connexes pour Madicob CPV2
Sommaire des Matières pour Madicob CPV2
- Page 1 230 Volts AC. La centrale CPV2 se présente sous la forme d'un coffret composé d'un capot et d'un socle métallique. Les voyants et la commande des 3 modes de fonctionnement sont placés en face avant.
- Page 2 100 Ohms (ex : 1000 mètres maxi. en 0,9 mm²). Pour une CPV2, le nombre de BP est de 4 au maximum. Ils ne commandent qu’une seule zone (attention : bouton poussoir monostable contact NO). Si aucun BP n'est présent, il est impératif de laisser les bornes sans aucun raccordement.
- Page 3 Ne pas raccorder de Phase ou de Neutre sur les bornes 1 à 8, risque de destruction du produit 5) Fonctionnement à la mise en service : Lorsque la CPV2 est mise en service, une commande de fermeture est automatiquement réalisée et les ouvrants restent en position fermée pendant toute la temporisation de blocage.
- Page 4 Nettoyer impérativement le capteur pluie tous les 6 mois. Si un dysfonctionnement apparaissait, contacter immédiatement la société chargée de la maintenance. Prenez soin d'indiquer la référence et le numéro de série se trouvant à l'intérieur de la CPV2. NTC 0007 M05...
